Разборка Sony WM-FX123

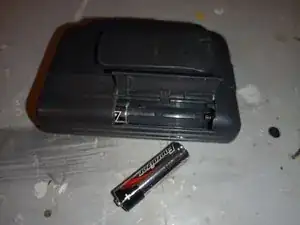

Перед началом разборки отключите устройство, извлеките батареи, выньте наушники, удалите кассеты и т.д.

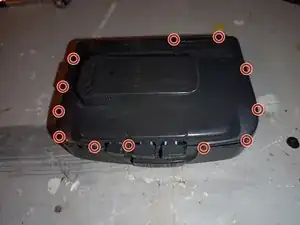

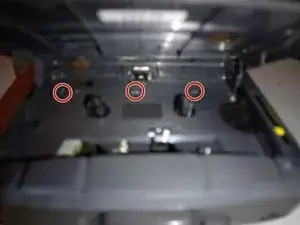

Корпус Sony WM-FX123 не скреплён одним винтом, предположительно, чтобы снизить себестоимость производства. Вместо этого он скрепляется пластиковыми зажимами, которые могут легко сломаться, если не быть осторожным, что усложнит обратную сборку. Обратитесь к фотографиям, чтобы увидеть, где расположены все зажимы. Один или два из них находятся внутри отсека для батарей.

Если у вас есть пластиковый инструмент для подъёма, это будет очень полезно — металлическая отвертка может повредить пластик. Я осторожно использовал плоскую отвертку и действительно сломал один зажим, который я склеил обратно.

Медленно и осторожно подденьте в указанных местах шва, где встречаются две половинки корпуса — если вы сломаете какие-либо зажимы, возможно, вы не сможете собрать его обратно!

После того как вы подденете заднюю крышку, вы должны увидеть что-то подобное. Моя единица пострадала от повреждения батареи рядом с клеммами, которые я нейтрализовал и залил лаком для ногтей.

Перед переходом к следующему шагу отключите ленту (обозначена красным)! Если вы повредите её, замена может быть сложной.

Чтобы отключить ленту, сначала потяните вверх за серый разъём (красный) до щелчка, чтобы освободить ленту. После освобождения ленты потяните её от платы (зеленый).

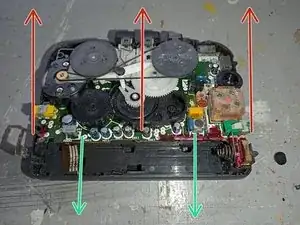

После отключения ленты вы можете удалить плату. Сначала аккуратно поднимите плату с конца, где находятся батареи, освободив клеммы от корпуса (красный), прежде чем потянуть плату к себе (зеленый).

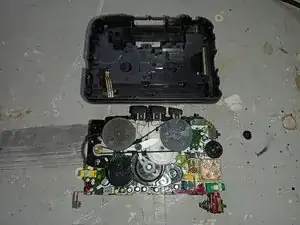

Готово!
