Замена ЖК-экрана Samsung DVD-P230

Откройте лоток, нажав кнопку извлечения.

Снимите переднюю панель лотка, отталкивая её вверх от лотка.

Нажмите кнопку извлечения, чтобы вставить лоток.

После закрытия лотка отключите проигрыватель от сети.

Отверните 3 винта на задней панели.

Поднимите внешнюю крышку вверх, затем потяните её на себя.

Шесть симметрично расположенных защёлок удерживают переднюю панель. Отстегните эти шесть защёлок, чтобы ослабить панель.

Снимите переднюю панель. Может потребоваться несколько попыток, чтобы одновременно освободить все шесть защёлок.

Найдите белый зажим, который соединяет шнур с материнской платой.

Сожмите зажим и освободите его.

Поднимите и снимите шнур питания.

Сдвиньте крепление шнура с внешнего корпуса.

Снимите три винта, удерживающие лоток DVD.

Отсоедините шнур питания и первые два ленточных кабеля, вытянув их прямо из разъёмов.

Осторожно поднимите лоток DVD с материнской платы.

Отверните 2 винта на материнской плате.

Отверните 2 винта на задней панели.

Отсоедините провода и ленточный кабель, вытянув их из соответствующих соединений.

Поднимите плату и выньте её из нижнего корпуса.

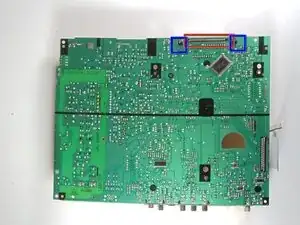

ЖК-экран соединён с материнской платой контактами. Переверните материнскую плату.

Отпаяйте контакты ЖК-экрана от материнской платы.

Сожмите чёрные защёлки, чтобы снять ЖК-экран с материнской платы.

Запаяйте контакты нового ЖК-экрана в материнскую плату.
