Замена привода дисков Samsung BD-F5700
В этом руководстве показано, как правильно снять дисковод Samsung BD-F5700 Blu-ray для последующей замены. Руководство пригодится, если дисковод не работает. Перед началом убедитесь, что устройство отключено от сети и выключено. В дисководе много хрупких деталей, поэтому обращайтесь аккуратно и избегайте использования металлических инструментов внутри.
Шаг 1
Используйте отвертку Phillips 0, чтобы выкрутить два (2) задних винта длиной 10 мм.
Используйте монтажный инструмент iFixit, чтобы отделить верхний пластиковый корпус от нижнего металлического корпуса.
При открытии устройства будьте осторожны, чтобы не повредить ленточный кабель, обведённый на изображении 3.
Шаг 2
Используйте отвертку Phillips 0, чтобы выкрутить два (2) винта длиной 10 мм с пластикового покрытия.
Снимите пластиковое покрытие с платы.
Шаг 3
Потяните вверх за хвостовую часть чёрного и белого провода, чтобы освободить чёрный фиксатор от корпуса устройства.
Чтобы полностью снять шнур с устройства, нажмите на белую защёлку в корпусе и аккуратно потяните.
Шаг 4
Вставьте монтажный инструмент iFixit в чёрный фиксатор на силовом кабеле и с помощью рычага разожмите фиксатор.
Снимите фиксатор с провода, чтобы его можно было установить на запасной кабель.
Шаг 5

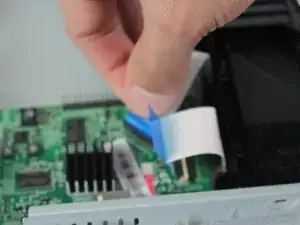

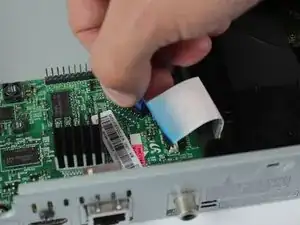

Крепко захватите жёсткую пластиковую планку, прикреплённую к основанию, и потяните вверх.

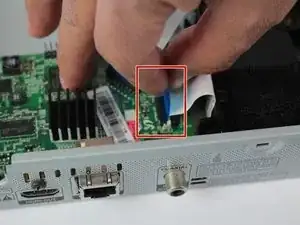

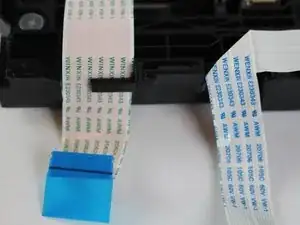

Важно не разорвать ленточные кабели.
Шаг 6

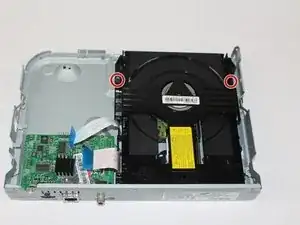

Снимите два винта 7 мм отверткой Phillips #1.
Шаг 7

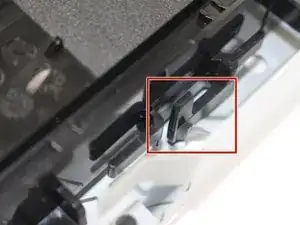

Зажмите обе защёлки по бокам лотка для диска, нажмите в сторону передней части и поднимите лоток, чтобы вынуть его.
Шаг 8

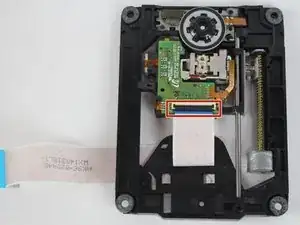

Поднимите чёрную фиксирующую вкладку на ZIF-разъёме.
Шаг 9

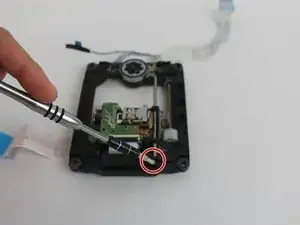

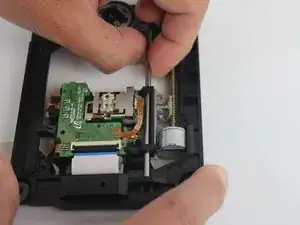

Снимите винт длиной 10 мм отверткой Phillips #1.
Выньте маленькую металлическую планку, потянув её наружу.
Шаг 10

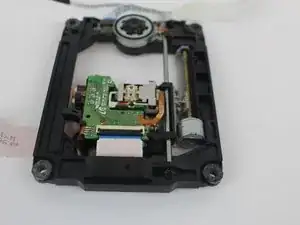

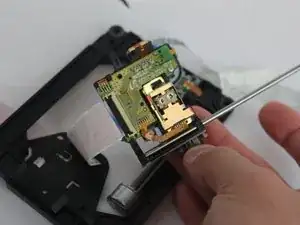

Переверните лоток для диска так, чтобы лазер был направлен вниз.

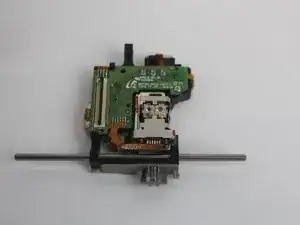

Выньте дисковод из лотка.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
