Замена мотора дисковода плеера Samsung DVD-HD850
Это руководство поможет вам устранить заедание дискового лотка, если вы внимательно выполнили шаги по устранению неполадок и не получили положительного результата.
Шаг 1
*ПРИМЕЧАНИЕ* помните, что нельзя подключать питание при работе с электрическими компонентами
Найдите и определите дисковый лоток — он расположен в верхней правой части компонента, когда задняя панель устройства (DVD-плеера) обращена к вам.
Шаг 2

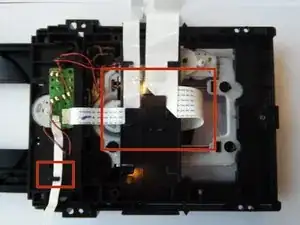

Найдите и аккуратно снимите плоские шлейфы с лотка. Всего их три: два слева и один справа.
Шаг 3
Как отмечено красными кружками, найдите и поочередно выкрутите винты.
Шаг 4
После снятия защелок медленно наклоните дисковод к себе и отсоедините его от двух (2) кронштейнов, расположенных сверху.
Будьте осторожны и не прилагайте излишнего давления к кронштейнам, так как они легко ломаются.
Шаг 5
Поздравляем! Вы успешно вынули дисковод.
Шаг 6
*ПРИМЕЧАНИЕ* помните, что нельзя подключать питание при работе с электрическими компонентами

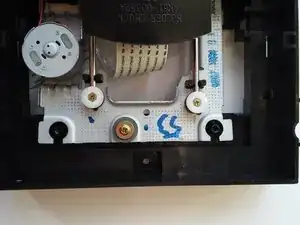

Удалите винты, как показано на изображении.
Шаг 7
Аккуратно извлеките печатную плату/кабели/шлейфы из-под чёрной планки (снизу и сверху).
Не тяните сильно — эти кабели хрупкие и могут легко порваться.
Шаг 8
Замените соответствующий мотор (обычно требуется замена обоих).
Шаг 9
Для сборки выполните перечисленные шаги в обратном порядке.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
