Замена кнопки открытия Samsung BD-JM57C
Следуйте этому руководству, чтобы заменить сломанную или неисправную кнопку открытия на вашем Blu-ray плеере Samsung BD-JM57C.
Кнопка открытия на Blu-ray плеере управляет выдвижением и закрытием лотка диска, позволяя вставлять DVD или Blu-ray диск. Сломанная или неисправная кнопка открытия препятствует работе лотка диска.
Перед разборкой Blu-ray плеера и заменой кнопки открытия ознакомьтесь со страницей устранения неполадок для Samsung BD-JM57C и проверьте, можно ли решить проблему другим способом.
Убедитесь, что устройство отключено от сети перед началом работ.
Для выполнения этого руководства требуется пайка. Используйте руководство Как паять и распаивать соединения для получения дополнительной информации о пайке.
Шаг 1
С помощью крестовой отвертки Phillips #00 отвинтите один винт 9.6 мм, удерживающий верхнюю крышку.
Сдвиньте крышку вверх, затем снимите её.
Шаг 2
Отключите два ленточных кабеля, соединяющие дисковый привод с материнской платой.
Шаг 3
Нажмите на две металлические защёлки на боковой стороне дискового привода.
Толкните вперёд, чтобы выдвинуть дисковый привод из корпуса.
Шаг 4

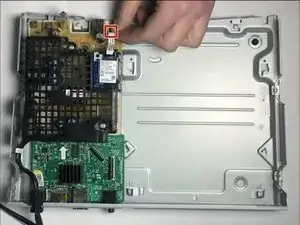

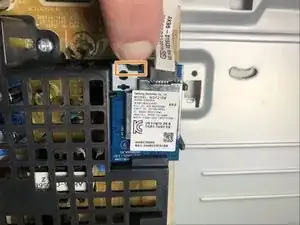

Оттяните за защёлку, чтобы отсоединить ленточный кабель карты Wi‑Fi, подключённый к плате.
Выдвиньте чёрную пластиковую защёлку и извлеките карту Wi‑Fi из кармана.
Шаг 5

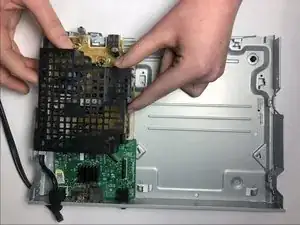

С помощью крестовой отвертки Phillips #00 отвинтите два винта 6.4 мм, удерживающие каркас.
Поднимите каркас и снимите его.
Шаг 6
Нажмите маленький белый рычажок и потяните шнур на себя, чтобы отсоединить его.
Шаг 7
Выведите сетевой шнур из-под металлической защёлки на боковой стороне корпуса.
Шаг 8
Снимите резиновую распорку на краю корпуса, удерживающую шнур.
Удалите сетевой шнур из устройства.
Шаг 9
После отключения сетевого шнура извлеките жёлтую печатную плату из Blu-ray плеера.
Плата ничем не зафиксирована, не тяните её грубо и не пытайтесь снять с неё другие компоненты.
Шаг 10
С помощью крестовой отвертки Phillips #00 отвинтите винт 9.7 мм, удерживающий HDMI-порт с внешней стороны корпуса.
Шаг 11
С помощью крестовой отвертки Phillips #00 отвинтите винт 6.4 мм, удерживающий материнскую плату.
Поднимите материнскую плату, чтобы извлечь её из устройства.
Шаг 12

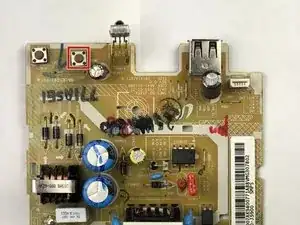

Найдите кнопку открытия на печатной плате.
Шаг 13
Переверните материнскую плату так, чтобы зелёная сторона была обращена к вам.
Используйте паяльник, чтобы распаять два контакта и отключить кнопку открытия.
Для получения дополнительной информации о пайке прочтите руководство Как паять и распаивать соединения.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
