Замена материнской платы Samsung BD-JM57C
Следуйте данному руководству, чтобы заменить старую или неисправную материнскую плату в проигрывателе Blu-ray Samsung BD-JM57C.
Материнская плата проигрывателя Blu-ray обеспечивает взаимодействие всех важных компонентов, таких как привод дисков и плата Wi-Fi. Старая или неисправная материнская плата не позволит этим компонентам взаимодействовать друг с другом, в результате чего проигрыватель Blu-ray не включится.
Перед тем как разбирать проигрыватель Blu-ray и заменять материнскую плату, ознакомьтесь со страницей устранения неисправностей для Samsung BD-JM57C и проверьте, можно ли решить Вашу проблему иным способом.
Шаг 1
Используйте крестовую отвёртку №00, чтобы вывернуть один винт длиной 9,6 мм, фиксирующий верхнюю крышку.
Снимите крышку, сдвинув её вверх, а затем в сторону.
Шаг 2
Отсоедините две ленты, соединяющие привод дисков с материнской платой.
Шаг 3
Нажмите на две металлические защёлки по бокам привода дисков.
Сдвиньте привод вперёд, чтобы извлечь его из корпуса.
Шаг 4

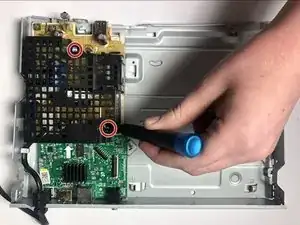

Используйте крестовую отвёртку №00, чтобы вывернуть два винта длиной 6,4 мм, крепящих каркас.
Поднимите каркас вверх, чтобы снять его.
Шаг 5

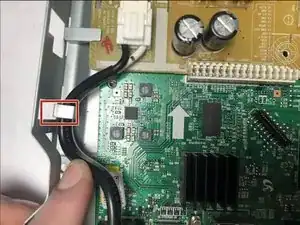

Нажмите на маленький белый рычаг и потяните его на себя, чтобы освободить шнур.
Шаг 6
Вытяните шнур питания из-под металлической защёлки на боковой части корпуса.
Шаг 7

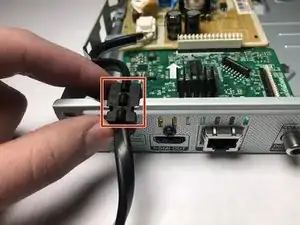

Снимите резиновую втулку с края корпуса, которая фиксирует шнур.
Извлеките шнур питания из устройства.
Шаг 8

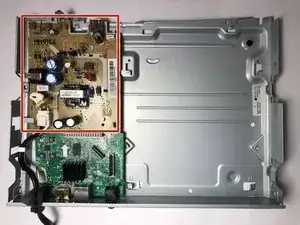

После отключения шнура питания извлеките жёлтую плату из проигрывателя Blu-ray.
Плата ничем не закреплена, не прилагайте усилий при её извлечении и не пытайтесь снимать с неё другие детали.
Шаг 9

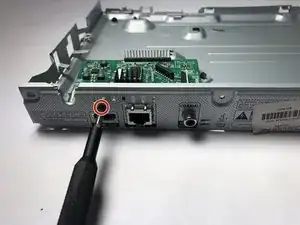

Используйте крестовую отвёртку №00, чтобы вывернуть винт длиной 9,7 мм, крепящий разъём HDMI с внешней стороны корпуса.
Шаг 10

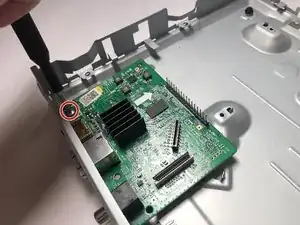

Используйте крестовую отвёртку №00, чтобы вывернуть винт длиной 6,4 мм, крепящий материнскую плату.
Потяните материнскую плату вверх, чтобы извлечь её из устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
