Разборка док-станции USB для Samsung TFT Color YP-T7J
Шаг 1

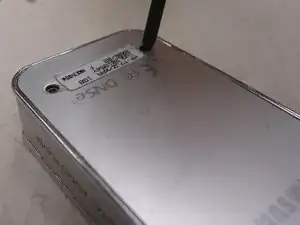

Снимите 2 винта с задней крышки с помощью отвёртки Phillips #0.
Шаг 2

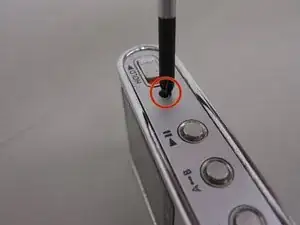

Снимите винт с каждой стороны устройства с помощью отвертки Phillips.
Шаг 3

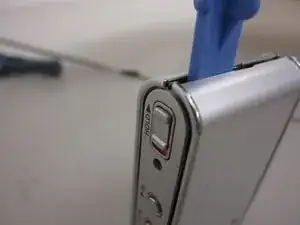

Используя пластиковый инструмент для открытия, вставьте зацепляющий конец инструмента в щель, созданную при removal винтов.
Аккуратно подденьте заднюю крышку. Вставьте пластиковый инструмент между стыками крышки.
Шаг 4

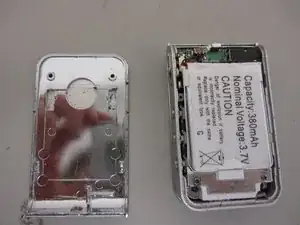

После удаления задней крышки аккумулятор будет виден.

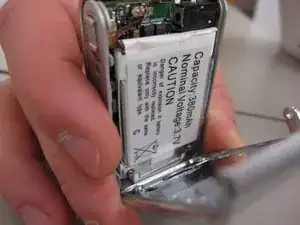

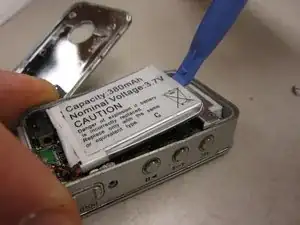

Подденьте аккумулятор из устройства.
ПРИМЕЧАНИЕ: Аккумулятор должен быть всё ещё подключён к устройству
Шаг 5

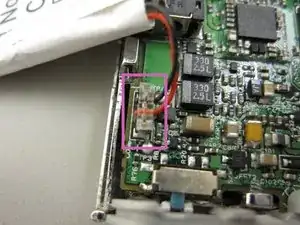

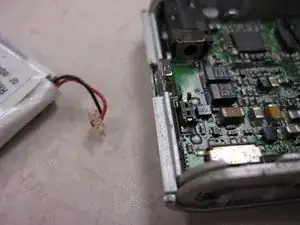

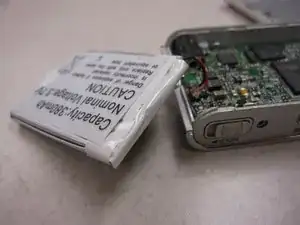

Отключите кабели, соединяющие аккумулятор.
ПРИМЕЧАНИЕ: Аккумулятор теперь должен быть свободен от всех соединений с устройством.
Шаг 6

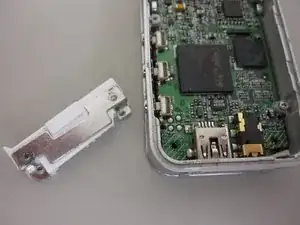

После удаления аккумулятора вы сможете увидеть материнскую плату.

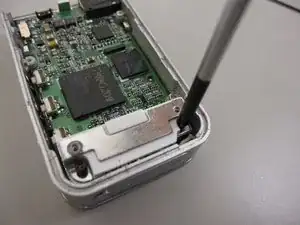

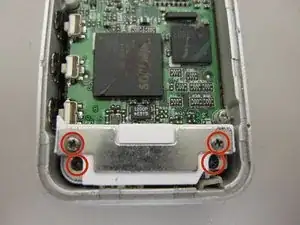

Открутите 4 винта на металлическом доке с помощью отвертки Phillips.
USB-коннектор теперь можно снять с устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
