Замена кнопок Samsung YP-P3

Подденьте маленький чёрный пластиковый элемент, расположенный между кнопкой громкости [-] и кнопкой HOLD/ON.

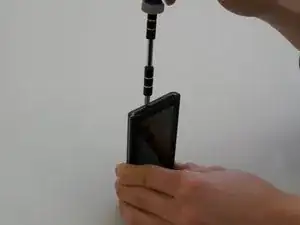

Под снятым пластиковым элементом находится маленький винт (крестовая отвёртка #000, длина 2,0 мм). Используйте крестовую отвёртку #000, чтобы его выкрутить.

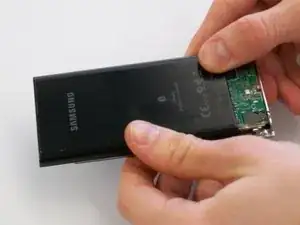

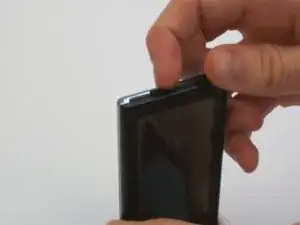

Нажмите на заднюю крышку обоими большими пальцами, сдвигая её в сторону верхней части устройства.

Когда крышка начнёт смещаться, слегка приподнимите её. Затем вы сможете сдвинуть заднюю крышку полностью.

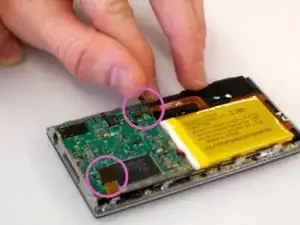

Перед извлечением печатной платы необходимо отсоединить лентовидные провода, прикреплённые к двум сторонам платы.

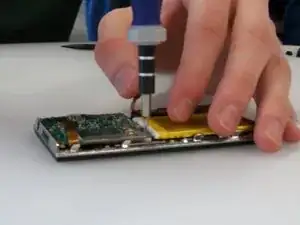

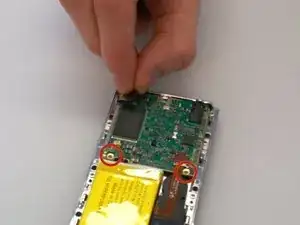

Плату фиксируют два винта (крестовая отвёртка #000, длина 2,0 мм). Используйте крестовую отвёртку #000, чтобы выкрутить эти винты.

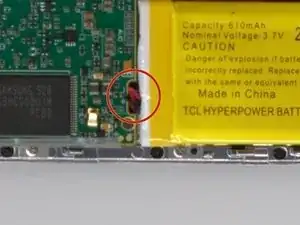

Аккумулятор также подключён к плате кабелем. Разъединить кабель при установленных компонентах трудно. Лучше частично приподнять плату, чтобы получить больше места для отсоединения разъёма.

Провод, подключённый к плате, зафиксирован пластиковым держателем с двумя металлическими клеммами.

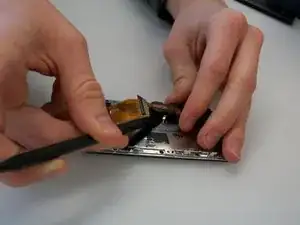

Используйте заострённый конец лопатки, вставьте его между платой и пластиковой частью и аккуратно подденьте клеммы, отводя их от платы.

Отключите разъём аккумулятора, затем приподнимите плату.

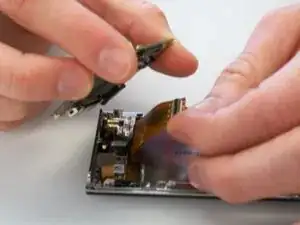

Наконец, отсоедините лентовый кабель внизу платы. После этого можно полностью вынуть плату.

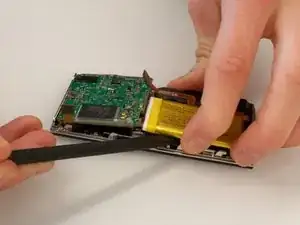

При помощи лопатки осторожно подденьте аккумулятор. Аккумулятор приклеен в нескольких местах, поэтому сначала он может не поддаваться.

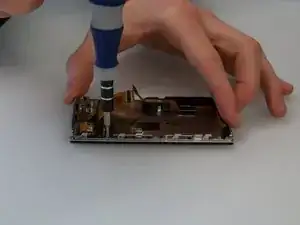

Снимите шесть винтов (крестовая отвёртка #000, длина 2,3 мм), крепящих рамку экрана к передней части корпуса. Как показано на фото, один из винтов скрыт под чёрным динамиком/вибромодулем.

Чтобы добраться до винта под чёрным динамиком/вибромодулем, слегка подденьте сборку лопаткой.

Сборка приклеена к задней части экрана, поэтому сначала она может не сдвинуться. Будьте терпеливы и осторожны. Не поддёргивайте слишком сильно, чтобы не повредить сборку.

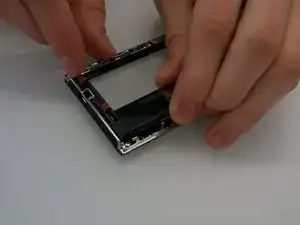

Поднимите экран и извлеките его из корпуса.

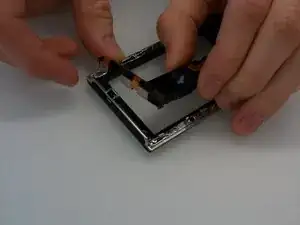

Кнопки, встроенный динамик и вибромеханизм собраны в чёрный пластиковый модуль. Этот модуль просто защёлкивается в верхней части корпуса. Аккуратно поднимите его, чтобы снять с посадочного места.
