Замена системной платы Samsung TFT Color YP-T7J

Открутите два винта на задней крышке с помощью крестовой отвертки размера #0.

Открутите винт с каждой стороны устройства с помощью крестовой отвертки.

Воспользуйтесь пластиковой вскрывающей присоской, вставив ее край в зазор, образовавшийся после удаления винтов.

Аккуратно отогните заднюю крышку. Вставьте пластиковое вскрывающее приспособление между соединениями крышки.

После снятия задней крышки батарея станет видимой.

Отогните батарею от устройства.

ПРИМЕЧАНИЕ: Батарея должна оставаться подключённой к устройству

Отсоедините кабели подключения батареи.

ПРИМЕЧАНИЕ: Батарея теперь должна быть полностью отключена от устройства.

После снятия батареи станет видна системная плата.

Отвинтите четыре винта на металлической накладке с помощью крестовой отвертки.

Теперь разъем USB можно снять с устройства.

С помощью крестовой отвертки открутите два винта на системной плате.

Вставьте приспособление для вскрытия между передней крышкой и системной платой.

Аккуратно отделите переднюю крышку.

После открытия передней крышки Вы увидите гибкий шлейф, соединяющий кнопки с системной платой.

ОСТОРОЖНО: Не рвите гибкий шлейф с системной платы.

Аккуратно отогните пластиковую защелку, удерживающую гибкий шлейф на плате.

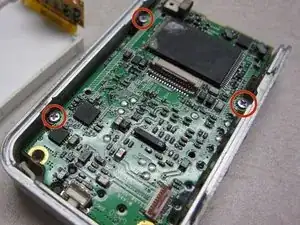

Снимите три винта вокруг системной платы. Два винта находятся слева и один — справа.

ПРИМЕЧАНИЕ: На втором изображении экран направлен вниз!

Системная плата должна быть свободна от средней рамки.

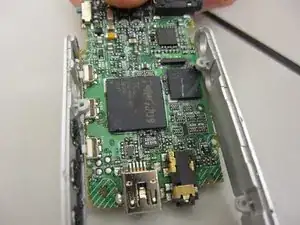

Аккуратно потяните системную плату в сторону, отводя её от средней рамки.

Теперь устройство состоит из нескольких частей.
