Замена основной платы управления Samsung BD-F5900
В случае критической неисправности вашего Blu-ray плеера основная плата управления могла выйти из строя. Это руководство предназначено для замены повреждённой или неисправной основной платы управления. Единственный необходимый инструмент — отвертка с крестообразным шлицем №1.
Шаг 1

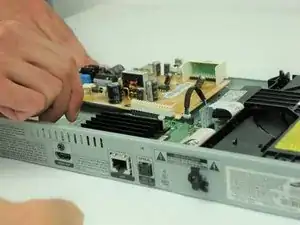

Отверткой с крестообразным шлицем №1 снимите три винта 10 мм на задней панели.
Наклоните заднюю часть верхней крышки вперёд, чтобы снять её с шасси.
Шаг 2

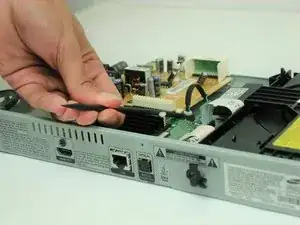

Аккуратно потяните за ленту кабеля за синюю вкладку, чтобы отсоединить её от блока питания.
Шаг 3

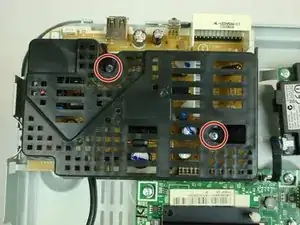

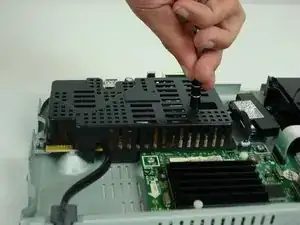

Отверткой с крестообразным шлицем №1 снимите два винта 7,5 мм на верхней пластиковой крышке и снимите крышку.
Шаг 4

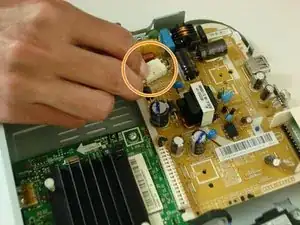

Нажмите на пластиковый фиксатор и потяните назад, чтобы отсоединить разъём сетевого питания от блока питания.
Шаг 5
Пластиковым лопаточным инструментом аккуратно подденьте по обе стороны основного разъёма питания (CON801), чтобы отсоединить его от основной платы управления.
Подденьте слегка с каждой стороны платы, пока плата не отойдёт.

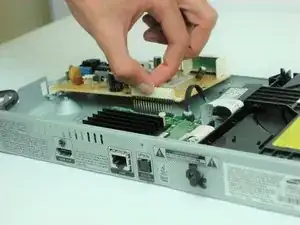

Наклоните плату вперёд и поднимите, чтобы вынуть её из шасси.
Шаг 6

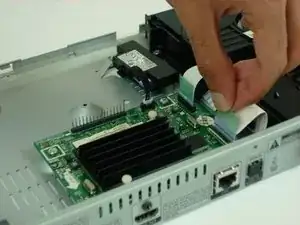

Снимите два ленточных кабеля с узла основной платы управления, аккуратно потянув за синюю вкладку.
Осторожно: не повредите ленточный кабель чрезмерной силой.
Шаг 7

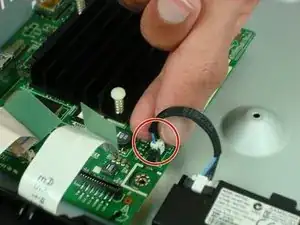

Отключите разъём кабеля Wi‑Fi платы.
Шаг 8

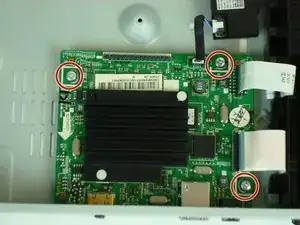

Отверткой с крестообразным шлицем №1 снимите три винта 7,5 мм с платы.
Также снимите винт 10 мм с задней панели.
Снимите основную плату управления.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
