Замена линзы привода Samsung BD-D5500

Электроника

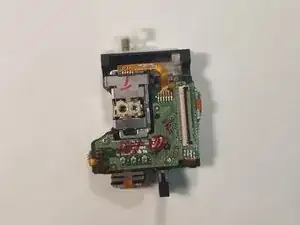

Если линза привода вашего Samsung BD-D5500 повреждена или не функционирует, вам может потребоваться её замена. Этот гид пошагово покажет, как снять линзу привода. Мы начнем с разборки устройства, а затем перейдем к фактическому удалению самой линзы. Для разборки вам понадобятся лопатка и крестовая отвертка #2.

Шаг 1

Для начала переверните устройство так, чтобы нижняя часть была направлена вверх. Есть 9 черных зажимов, которые крепят пластиковый корпус к корпусу устройства. Удалите эти зажимы из корпуса.

Шаг 2

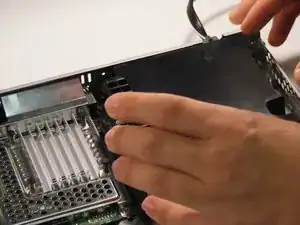

Используйте отвертку #2, чтобы удалить винт, который крепит верхнюю крышку к задней части устройства. Это позволит вам снять крышку.

Так будет выглядеть ваше устройство после снятия верхней крышки.

Шаг 3

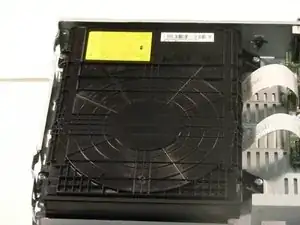

Пожалуйста, найдите свой дисковод

Ваш дисковод должен выглядеть как на изображении. Если ваш дисковод выглядит иначе, убедитесь, что вы смотрите правильное руководство.

Шаг 4

Как только вы нашли свой дисковод, пришло время удалить привод

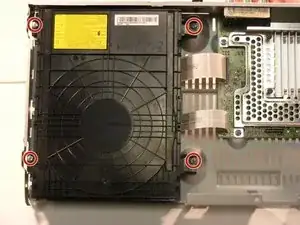

Вы увидите четыре серебряных винта #2 размером 1.1 мм, расположенных в каждом углу дисковода.

Шаг 5

После того как вы удалите четыре винта с помощью отвертки #2, вы сможете вынуть дисковод

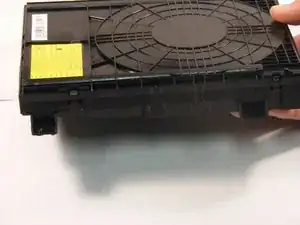

Осторожно извлеките дисковод, стараясь не повредить другие компоненты Blu-Ray плеера.

Так должен выглядеть ваш дисковод, если вы положительно его извлекли из плеера.

Шаг 6

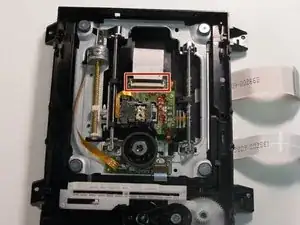

Отсоедините провод от линзы привода, подняв черный элемент и вытянув провод в указанной области.

Шаг 7

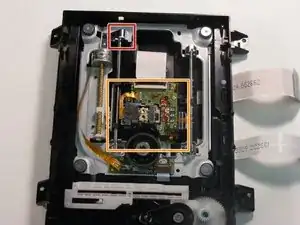

Отсоедините левую планку в области, обведенной кругом, нажав на планку влево, подняв вверх, а затем нажав вправо.

Убедитесь, что линза привода отодвинута к черному колесу, как показано на большом красном квадрате.

Шаг 8

Сдвиньте линзу привода вверх по
