Замена материнской платы Samsung BD-D5500
Никакие специальные требования не нужны, кроме отвертки с головкой PH2. Следуя этому руководству, пользователь сможет устранить проблемы с включением устройства или его нереспонсивностью на диски.
Шаг 1
Для начала переверните устройство так, чтобы его нижняя часть была направлена вверх. Есть 9 черных зажимов, которые крепят пластиковый корпус к корпусу устройства. Удалите эти зажимы из корпуса.
Шаг 2
Используйте отвертку Phillips #2, чтобы удалить винт, который крепит верхнюю крышку к задней части устройства. Это позволит вам снять крышку.
Вот так будет выглядеть ваше устройство после снятия верхней крышки.
Шаг 3

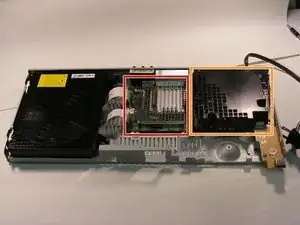

Найдите материнскую плату в красном прямоугольнике.
Найдите блок питания в оранжевом прямоугольнике.
Шаг 4

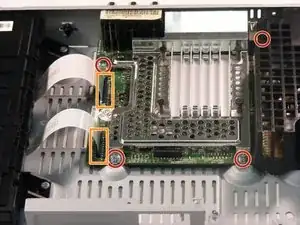

Винты, крепящие материнскую плату, помечены красными кругами, а провода обозначены оранжевыми прямоугольниками.
Используйте отвертку с головкой размером PH2 и открутите эти винты 1,2 мм, помеченные красными кругами.
Отсоедините провода, подключенные к материнской плате от дисковода, которые отмечены оранжевым.
Шаг 5

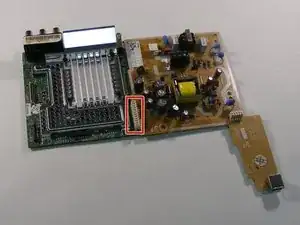

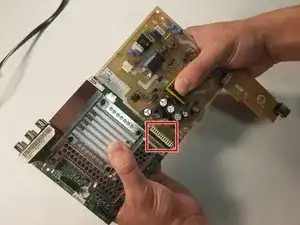

Место, где они подключены, помечено красным прямоугольником. Захватите материнскую плату одной рукой и блок питания другой, поднимите материнскую плату вверх и нажмите блок питания вниз. Материнская плата и блок питания должны отсоединиться.
Заключение
Чтобы собрать устройство заново, следуйте этим инструкциям в обратном порядке.
