Замена лампы в Acer H5380BD
В этом руководстве объясняется, как удалить модуль лампы с неисправной лампочкой в проекторе Acer H5380BD и заменить его на рабочий модуль лампы.
Проектор с неисправной лампой будет тусклым или не будет излучать свет. Замена модуля лампы вернёт проектору нормальную работу.
Хотя доступны отдельные голые лампы, полные модули лампы стоят почти столько же, а замена только лампочки требует более значительной разборки и непосредственного обращения со стеклянной лампочкой.
Важно полностью охладить проектор перед разборкой для замены модуля лампы, так как модуль лампы крайне горячий при работе проектора.
Будьте осторожны при обращении с модулями лампы, поскольку они включают стеклянную лампочку, содержащую ртуть, которая может разбиться при неправильном обращении.
Шаг 1

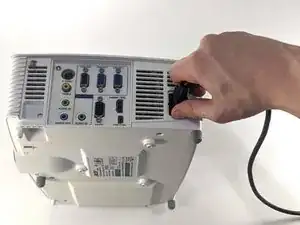

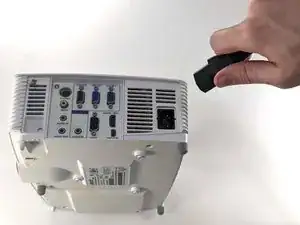

Отключите шнур питания от проектора.
Дайте проектору полностью остыть в течение не менее 30 минут.
Модуль лампы горячий, когда проектор включён. Если не дать проектору остыть, модуль лампы может оставаться опасно горячим.
Шаг 2

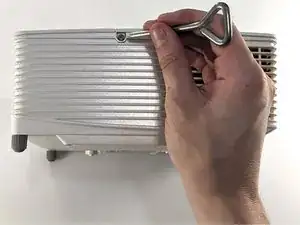

Полностью ослабьте удерживающий верхнюю крышку 11 мм пальцевый винт с помощью крестовой отвертки #2.
Этот винт не выйдет полностью. Ослабьте его до свободного прокручивания.
Шаг 3

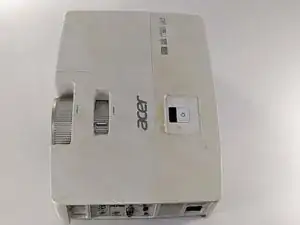

Сдвиньте верхнюю крышку от центра проектора примерно на сантиметр.
Снимите верхнюю крышку с проектора.
Шаг 4

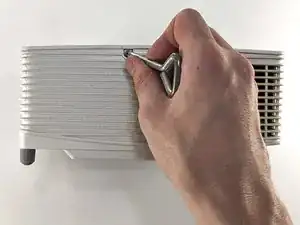

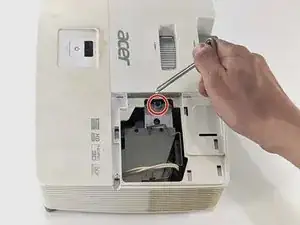

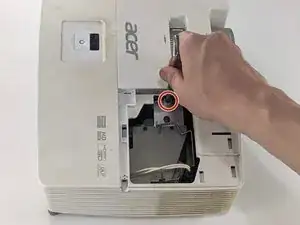

Полностью ослабьте удерживающий модуль лампы 11 мм пальцевый винт с помощью крестовой отвертки #2.
Этот винт не выйдет полностью. Ослабьте его до свободного прокручивания.
Шаг 5

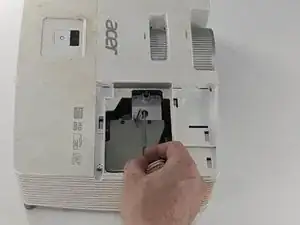

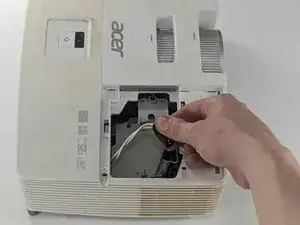

Отсоедините кабель, соединяющий проектор с модулем лампы, от его разъёма пальцами.
Шаг 6

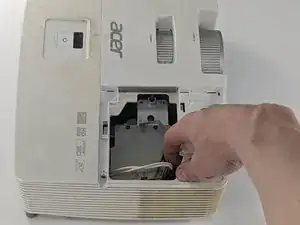

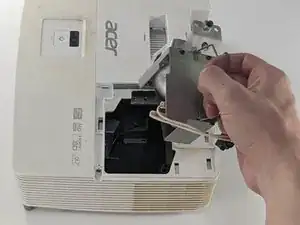

Поднимите поворотную ручку на модуле лампы пальцами.

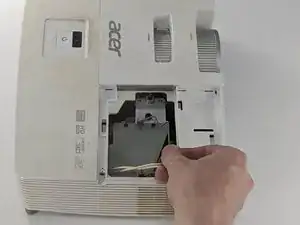

Потяните прямо вверх за поворотную ручку, чтобы вынуть модуль лампы из проектора.
Поместите извлечённый модуль лампы в безопасное место.
Модуль лампы содержит стеклянную лампочку с ртутью. Обращайтесь с модулем лампы осторожно, чтобы не разбить лампочку.
Шаг 7

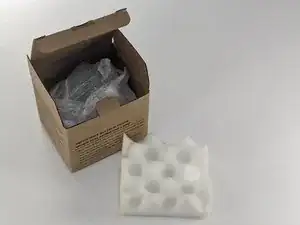

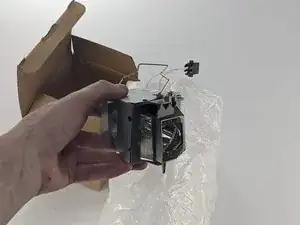

Осторожно извлеките новый модуль лампы из упаковки.
Старайтесь не прикасаться к линзе при обращении с новым модулем лампы, чтобы не загрязнить её.
Масло или грязь с рук могут оставить пятна на линзе, что ухудшит качество проецируемого изображения.
Шаг 8
Упакуйте старый модуль лампы с использованием упаковки, подходящей для хрупких предметов, например коробки, в которой пришёл новый модуль лампы.

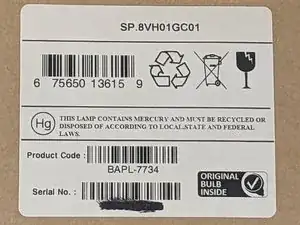

Утилизируйте старый модуль лампы в соответствии с местными, региональными и федеральными законами, передав его в местный центр переработки или отправив в центр по переработке ламп.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Чтобы обеспечить безопасность и соблюдение закона, важно правильно утилизировать ртутосодержащие лампы проектора.
