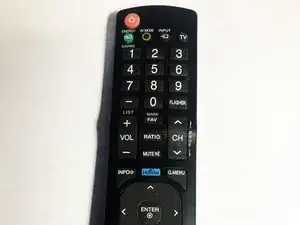

Ремонт кнопки пульта ДУ телевизора

Когда пульт дистанционного управления перестаёт работать, лучше всего быстро исключить наиболее распространённую проблему, чтобы сосредоточиться на более сложных исправлениях.

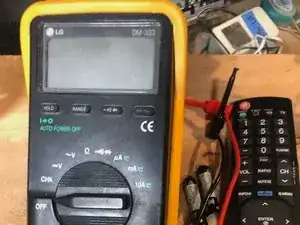

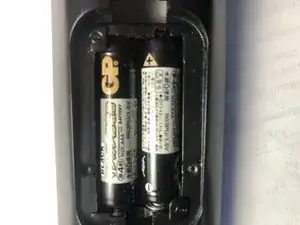

Проверьте батарейки. Слабые батарейки могут вызывать нестабильную работу или полностью препятствовать работе пульта. Если у вас есть мультиметр, измерьте напряжение каждой батарейки, чтобы убедиться, что они ещё свежие.

Если мультиметра нет, или если мультиметр показывает, что батарейки больше не выдают номинального напряжения, вставьте новые батарейки и проверьте, решит ли это проблему.

Поиграйте с пультом, чтобы проверить, работают ли какие‑то кнопки. Включите телевизор вручную и методично нажимайте каждую кнопку на пульте, наблюдая за результатом. Отметьте, какие кнопки работают.

Если хотя бы некоторые кнопки на пульте работают, значит батарейки в порядке, пульт посылает некоторые команды телевизору, и телевизор на них реагирует. Остаются две возможности: либо некоторые кнопки пульта неисправны, либо телевизор неправильно реагирует на команды.

Если у вас есть второй пульт того же производителя, проверьте, работает ли он с вашим телевизором. Если второй пульт работает корректно, значит проблема в исходном пульте.

Если второй пульт также не работает, скорее всего проблема в телевизоре. Такой ремонт возможен, но выходит за рамки этого руководства.

Если у вас есть второй телевизор той же марки, попробуйте направить пульт на второй телевизор. Если он работает с этим вторым телевизором, значит неисправен первый телевизор.

В моём случае я обнаружил, что кнопка питания на моём пульте не срабатывает, но нажатие кнопки «TV» на пульте включало телевизор. Это показало, что телевизор способен включаться по команде, значит проблема была в кнопке питания на пульте.

Пульты дистанционного управления выходят из строя по многим причинам. Если вообще ни одна кнопка не работает, заподозрите проблему с питанием. Возможно, батарейки протекли, вызвав коррозию контактов батареек. В этом случае очистите контакты до блеска, чтобы был виден металлический контакт.

Другая проблема — одна кнопка заедает в нажатом положении, и остальные кнопки не обнаруживаются, пока застрявшая кнопка не отпущена. Чтобы проверить это, нажмите и пошевелите каждую кнопку на пульте, чтобы убедиться, что они не застряли. Затем снова протестируйте пульт.

Большинство пультов используют очень простые мембранные клавиатуры. Если что‑то пролилось на пульт, переключатели кнопок могут загрязниться или стать липкими и перестать работать. Мы разберём пульт, чтобы это проверить.

Мембранные клавиатуры не отличаются высокой прочностью. На нижней части каждой кнопки находится плоская пластина, покрытая проводящим слоем. Нажатие кнопки замыкает цепь через этот проводящий слой, и кнопка срабатывает. Проводящий слой может стираться после многих нажатий. Мы разберём пульт, чтобы проверить это также.

Открывать пульты порой непросто. Если повезёт, корпус держится на винтах, скрытых под батареями, наклейками или резиновыми ножками. Обычно же они фиксируются пластиковыми защёлками. Задача — отщёлкнуть защёлки, не повредив корпус пульта.

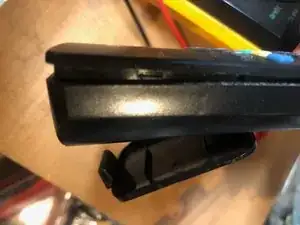

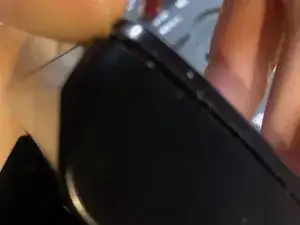

Мой пульт LG действительно защёлкивается пластиковыми защёлками. Начиная с заднего угла, используйте ногти, чтобы приподнять щель, которая идёт по всему периметру корпуса пульта. Если вы сможете открыть щель достаточно широко, вставьте пластиковую карту или другой пластик, чтобы удерживать щель раскрытой, пока вы будете проходить по периметру, расширяя её.

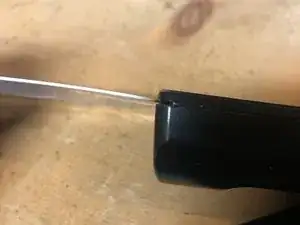

Если это не получается, используйте широкую плоскую отвёртку, чтобы аккуратно приподнять угол. Введите пластиковую карту или лезвие отвёртки вдоль щели, чтобы поджать её дальше. В какой‑то момент вы должны услышать щелчок, когда каждая пластиковая защёлка освободится. Проходите по всему периметру. Когда отпустится последняя защёлка, верхняя и нижняя части корпуса разойдутся.

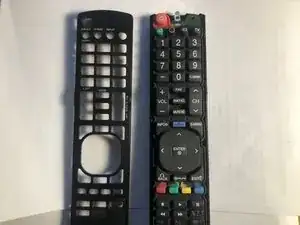

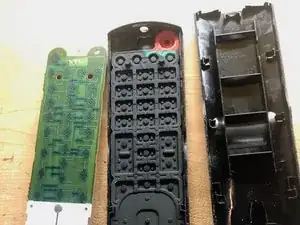

У вас должны остаться верхняя часть корпуса, мембрана с клавиатурой, плата пульта и нижняя часть корпуса.

Если на пульте что‑то липкое пролилось, верхняя часть мембраны будет в беспорядке. Используйте ватную палочку и воду, чтобы аккуратно очистить загрязнение. Избегайте касания нижней стороны мембраны, чтобы не занести на контакты масла с кожи.

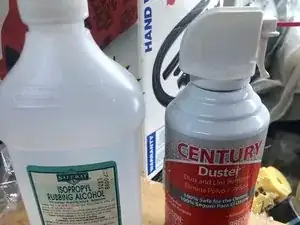

Если мембрана запылена, но не липкая, используйте сжатый воздух или небольшой пылесос, чтобы удалить пыль.

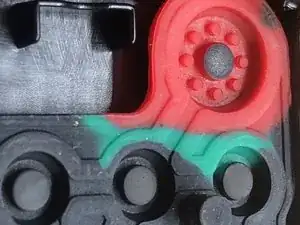

Осмотрите контактные площадки на нижней стороне мембраны. Они должны выглядеть равномерно тусклыми и чистыми. Если какие‑то из них выглядят более блестящими по сравнению с остальными, они могут быть загрязнены и требуют очистки.

Чтобы очистить контактную площадку, используйте ватную палочку, смоченную в спирте для растирания. Осторожно протрите контакт. Не следует стирать проводящее покрытие, потому что это помешает срабатыванию кнопки.

Отметьте любые контакты мембраны, которые выглядят изношенными или где отсутствует проводящее покрытие. С ними мы будем работать позже.

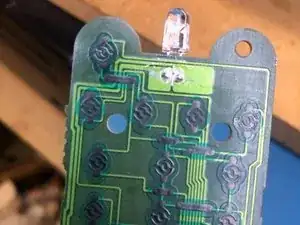

Если на плате есть пыль, волоски или липкие следы колы, это тоже может препятствовать срабатыванию кнопок при нажатии. Используйте ватную палочку, смоченную в спирте, чтобы аккуратно очистить контактные площадки для неработающих клавиш. Не трогайте и не очищайте контактные площадки для клавиш, которые работают корректно.

Если вы очистили какие-либо контакты, кнопки пульта могут уже работать. Сейчас хорошее время для сборки и проверки. Поскольку вскрывать корпус снова, вероятно, не хочется, не делайте этого повторно, если нет необходимости. Если повезёт, можно протестировать без полной сборки.

С ремонтируемым пультом LG я обнаружил, что могу вернуть печатную плату на нижнюю часть корпуса, затем положить клавиатурную мембрану. После установки батарей я мог проверять кнопки, не устанавливая верхнюю часть пульта. Если вы можете так сделать, это сэкономит много работы.

Тщательно проверьте все кнопки, чтобы убедиться, что они работают. Отметьте любые новые отказы или кнопки, восстановленные чисткой. В моем случае кнопка питания всё ещё не работала, но все остальные были в порядке.

Если некоторые клавиши по‑прежнему не работают, попробуйте снова почистить. Старайтесь не стирать проводящую краску на нижней стороне мембраны.

Проверьте, как в Шаге 7.

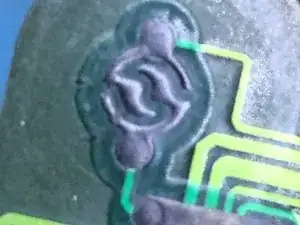

Может ли печатная плата быть повреждена? Если кнопка всё ещё не срабатывает, проверьте соответствующую контактную площадку на плате. Приложите небольшой кусочек проводящей фольги к контактной площадке печатной платы.

Если контактная площадка платы чиста, но кнопка не срабатывает, возможно, проблема в электронике на плате. Такой ремонт выходит за рамки данного руководства.

Если кусочек фольги запускает кнопку, то возможны 3 варианта ремонта. 1) Нанести больше проводящей краски на нижнюю сторону мембраны под неработающую клавишу; 2) Приобрести крошечные круглые проводящие наклейки и приклеить их вместо повреждённой краски; или 3) Приклеить кусочек проводящей фольги поверх повреждённой краски.

Повторное нанесение проводящей краски — «правильный» способ ремонта, но краска дорогая: $10–$30. Набор круглых проводящих наклеек может стоить $10–$20. Поэтому я предпочитаю вырезать собственный кружок из проводящей фольги.

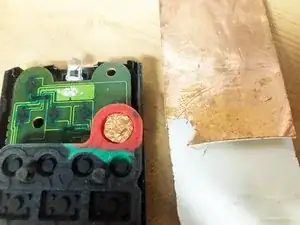

Тонкая металлосодержащая фольга с клеевым слоем легко доступна у поставщиков электронных компонентов. У меня была такая, поэтому я вырезал круглый кусочек и приклеил его к нижней стороне клавиатурной мембраны для неисправной кнопки питания.

Проверьте ремонт, чтобы убедиться, что кнопка пульта теперь работает правильно.

Недостаток этого ремонта в том, что он зависит от того, чтобы клеевой слой фольги оставался на месте. Если клей плохой или вы нанесёте фольгу на грязную поверхность, фольга со временем отвалится и кнопка снова перестанет работать.
