Замена нагревательных спиралей Oster 3905

Крепко ухватитесь за рычаг слота.

Стабилизируйте тостер, положив руку сверху.

Сильно потяните рычаг слота от тостера, сохраняя его параллельным столу.

Оба рычага слота можно удалить.

Положите тостер вверх дном, чтобы дно смотрело на потолок.

Снимите оба резинок используя маленькую металлическую лопатку.

Подденьте лопаткой под ножки и потяните вверх, чтобы снять.

Используйте биту PH#2, чтобы удалить восемь винтов по 12 мм, расположенных по периметру.

Два винта находятся под резиновыми ножками.

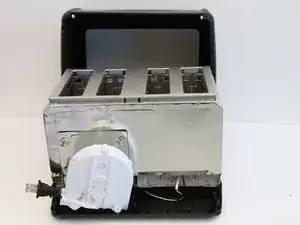

Поставьте тостер правильной стороной вверх.

Крепко ухватитесь за наружную оболочку и тяните вверх к лицевой части тостера.

Для этого шага, возможно, вам придется покачать тостер, чтобы снять наружную оболочку.

Оболочка не снимется полностью, пока не будет удалена материнская плата на следующем шаге.

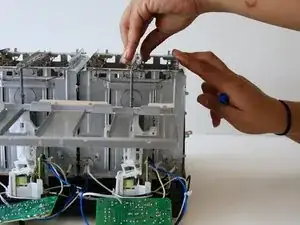

Используйте биту J1, чтобы открутить восемь винтов по 8 мм с материнской платы.

Извлеките серые кнопки «отмена» и «багель» из оболочки.

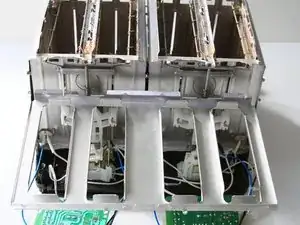

После снятия наружной оболочки, поверните тостер так, чтобы задняя часть смотрела на вас.

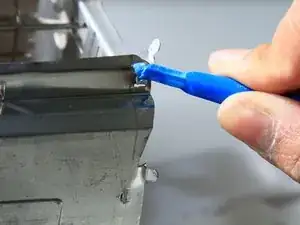

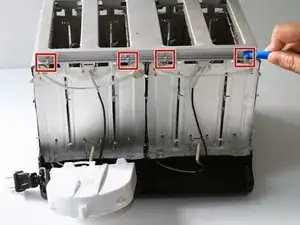

Используйте плоские пинцеты и пластиковый инструмент для открытия, чтобы снять верхнюю металлическую панель, поддев металлические язычки вверх, чтобы они смогли пройти через отверстия, и потяните вверх.

Всего 8 язычков, по 4 с каждой стороны.

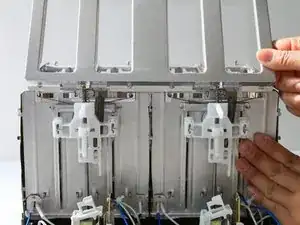

После того как верхняя металлическая панель будет освобождена, поднимите ее и пусть она висит сбоку тостера.

Поверните тостер так, чтобы сторона с неисправным проводом была обращена к вам.

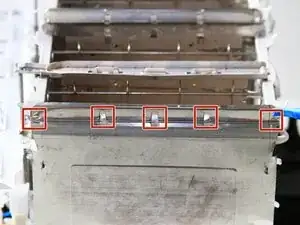

Позиционируйте верхние 5 металлических язычков так, чтобы они вошли в слоты.

Позиционируйте 4 боковых язычка так, чтобы они вошли в слоты.

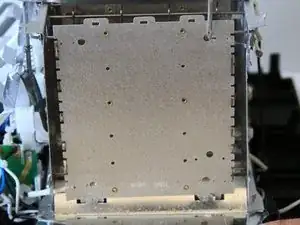

Оттяните металлическую пластину от тостера, чтобы обнажить плату нагрева.

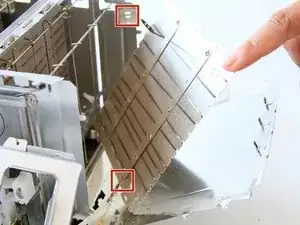

Расположите 4 металлических язычка на плате нагрева, которые находятся в верхнем правом и нижнем левом углах.

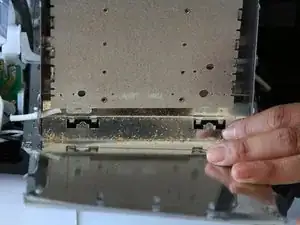

На нижней части платы нагрева находятся 2 язычка, удерживающих ее в тостере, потяните эти 2 язычка вверх, чтобы освободить плату нагрева от тостера.

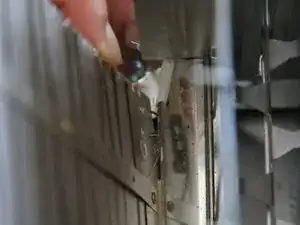

Теперь должно быть 2 провода, подключенные к плате нагрева, которые нужно будет отсоединить от пайки.

Вы можете заменить провода на плате нагрева или, если провода повреждены или отсоединены, соедините их вместе с помощью паяльника.
