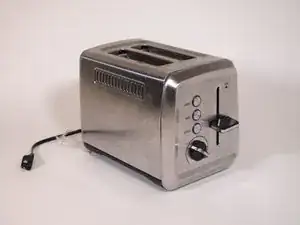

Разборка тостера Hamilton Beach 22794

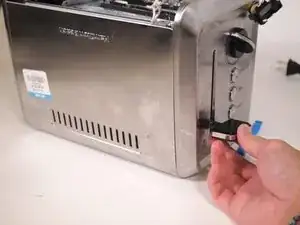

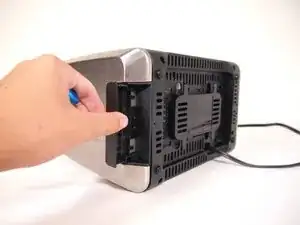

Выньте поддон для крошек из задней части тостера.

Для извлечения может потребоваться сильный рывок поддона.

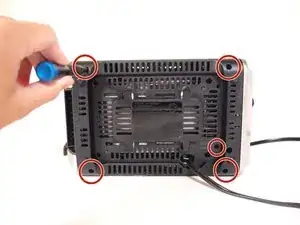

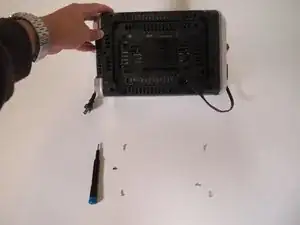

Положите тостер на бок и выкрутите все 6 винтов Phillips #0 с нижнего корпуса.

Первые 5 винтов имеют длину 12,5 мм.

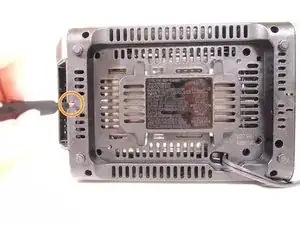

Последний винт находится с левой стороны и имеет длину 10 мм.

Один из винтов слева отличается по цвету.

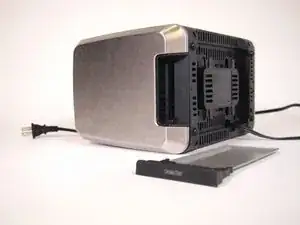

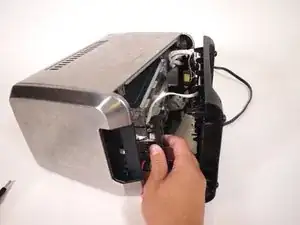

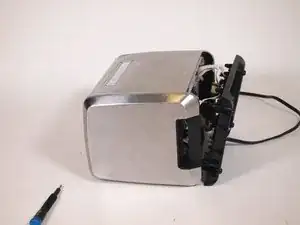

Снимите нижний корпус тостера.

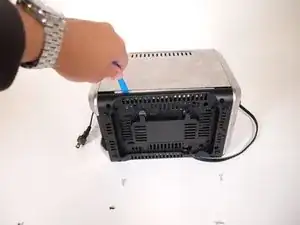

Если корпус не разъединяется легко, может понадобиться небольшой пластиковый лопаточный инструмент.

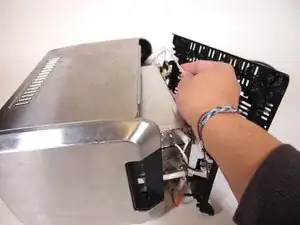

При снятии нижней части переместите все крепления в сторону и отсоедините белый кабель от защелок.

Плотно потяните кабель вверх и наружу, чтобы освободить его из клипс.

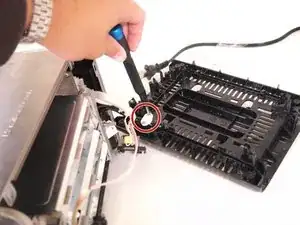

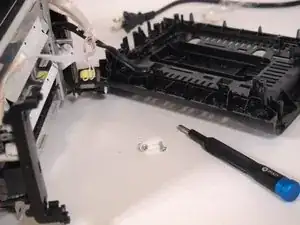

Осторожно положите нижний корпус и выкрутите винты 10 мм, фиксирующие маленькое белое крепление, отверткой Phillips #0.

Перейдите к передней части тостера, чтобы снять большую квадратную ручку.

Для освобождения с металлического стержня потребуется сильный рывок и, возможно, небольшой вращательный движок.

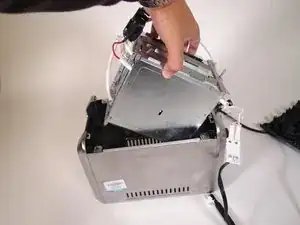

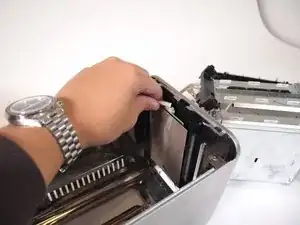

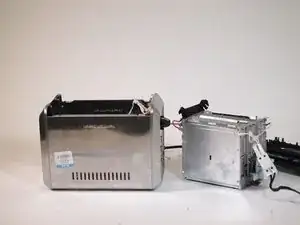

После снятия нижнего корпуса и ручки потяните центральный блок вверх и извлеките его из верхнего корпуса.

Возможно, потребуется покачивать блок, чтобы освободить его от заеданий.

После извлечения вы увидите два маленьких провода, подключённых к плате.

Решительно потяните эти провода вверх, чтобы отсоединить.

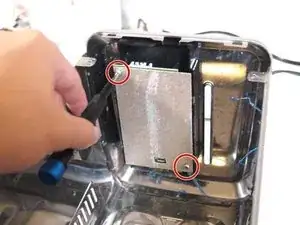

Выкрутите два винта Phillips #0 длиной 7 мм, которые фиксируют металлическую заднюю панель к плате.

Снимите металлическую заднюю панель.

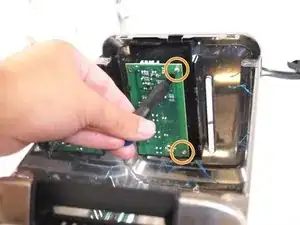

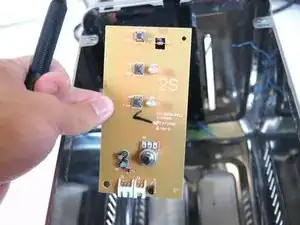

Выкрутите два винта Phillips #0 длиной 5 мм и извлеките плату.

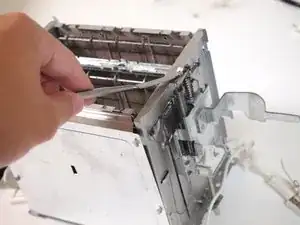

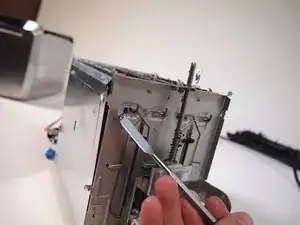

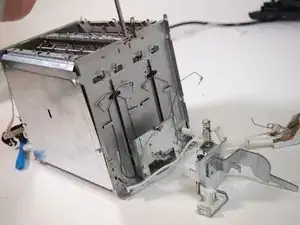

С помощью металлического лопаточного инструмента разогните металлическое крепление и отцепите пружину, чтобы освободить механизм нажатия.

Отцепите остальные пружины по бокам и потяните металлический стержень вверх, чтобы освободить механизм нажатия от центральной части.

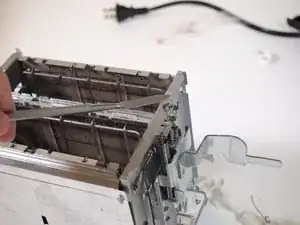

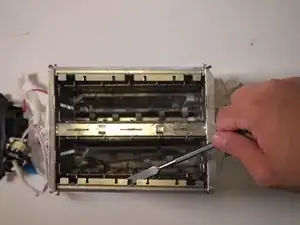

С помощью металлического лопаточного инструмента разогните металлические язычки, удерживающие лотки для хлеба.

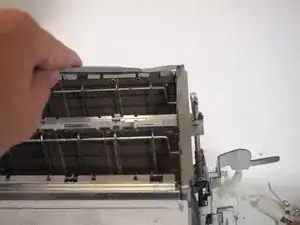

Потянув вверх, извлеките металлические лотки для хлеба.

Теперь, когда мы знаем, как разобрать тостер, полезно понять немного о его принципе работы:

Тостер постоянно получает питание при подключении к сети, но электрическая цепь остаётся неактивной до тех пор, пока вы не опустите ручку.

Опускание ручки замыкает два переключателя, завершает цепь и активирует питание тостера.

Цепь размыкается, когда в микросхеме таймера на плате достигается определённый уровень мощности. Этот сигнал ослабляет электромагнит, высвобождая ручку и поднимая лотки для хлеба.

Потенциометр, связанный с поворотной ручкой на передней панели устройства, регулирует подачу мощности к микросхеме.

Установка на максимум (уровень семь) ограничивает подачу мощности, удлиняя время подрумянивания. Выбор функции отмены уменьшает сопротивление и быстро выбрасывает тост.
