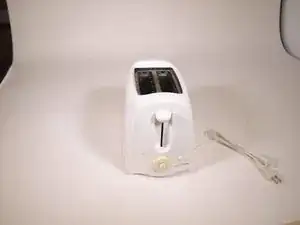

Тостер Kitchen Gourmet на 2 ломтика Cool Touch W14A4694

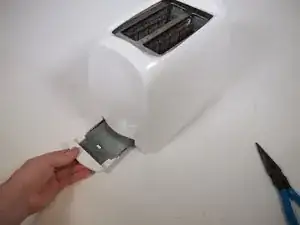

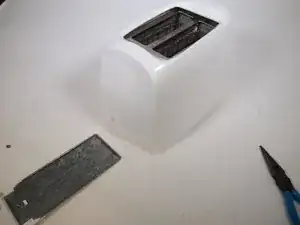

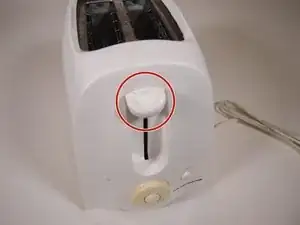

Чтобы добраться до поддона для крошек, поверните тостер и вытяните ручку прямо наружу.

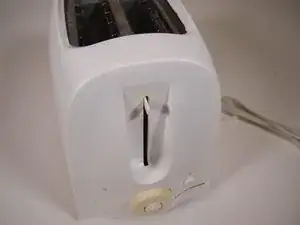

Снимите ручку тостера.

Потребуется усилие: тяните строго по оси, не сгибайте пластиковую деталь, к которой крепится ручка.

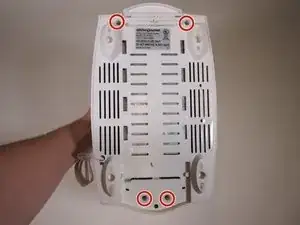

Переверните тостер и выкрутите четыре углублённые винта Phillips #2 длиной 13 мм.

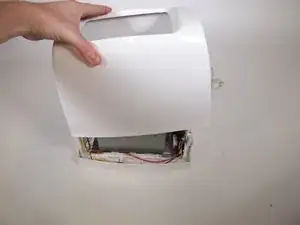

Снимите крышку тостера. Возможно, потребуется немного поковыряться.

Ручка управления может выпасть или остаться прикреплённой к крышке.

Будьте осторожны, чтобы не сломать кнопку для бейгла при снятии крышки.

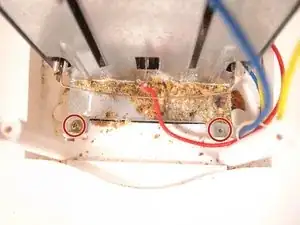

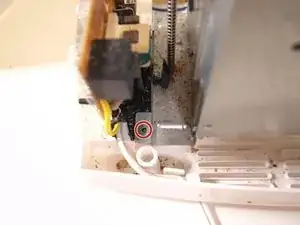

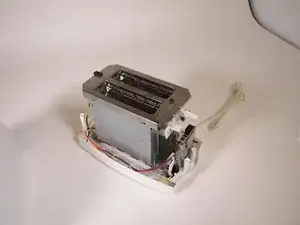

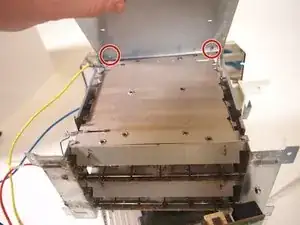

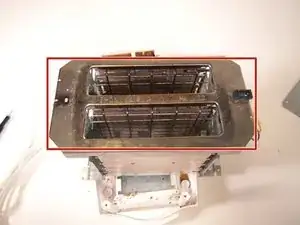

Снимите два передних винта Philips #2 длиной 8 мм и два задних винта длиной 12 мм, крепящие нагревательную систему к основанию, затем поднимите её вертикально вверх.

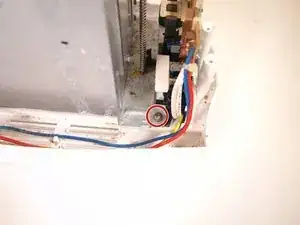

Обратите внимание на провода, зафиксированные стяжкой на опоре в задней части тостера.

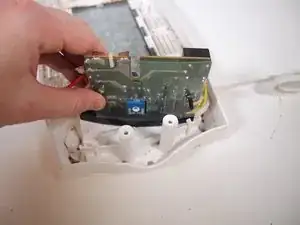

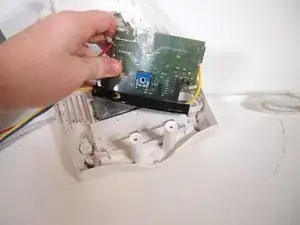

После снятия нагревательной системы плата управления может быть выдавлена в направлении задней части тостера.

Плата всё ещё будет соединена проводами с нагревательной системой и сетевым шнуром снизу, поэтому действуйте осторожно.

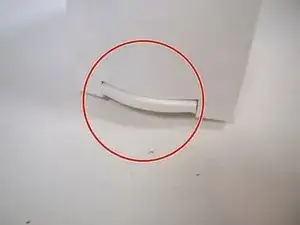

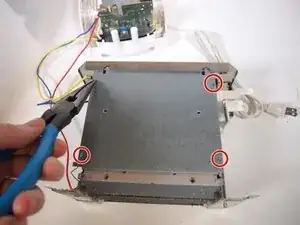

Разогните четыре металлических защёлки по каждой стороне нагревательной системы, но пока не снимайте панели.

Не забудьте разогнуть четыре защёлки с ОБЕИХ сторон тостера.

Панели всё ещё прикреплены в верхней части, поэтому вытяните снизу и разогните две показанные защёлки.

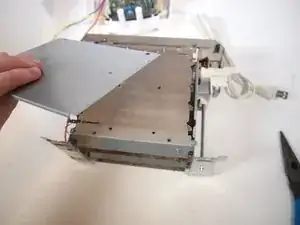

Когда панели освободятся, снимите их.

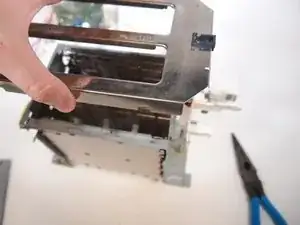

После выполнения предыдущих двух шагов с каждой стороны тостера верхняя часть также должна освободиться. Снимите её, потянув строго вверх.

Теперь у вас открыт доступ к внутренностям нагревательного элемента. Чтобы снять пружины или решётки, удерживающие продукт, разогните металлические защёлки.

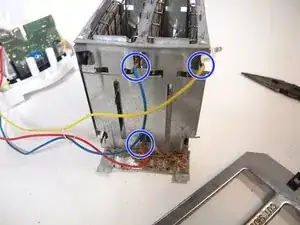

Чтобы полностью извлечь эти детали из тостера, перережьте три нагревательных провода. Для восстановления работы тостера после перерезки проводов соедините их обратно на места.

Тостер работает по простой, но неочевидной схеме. После включения в сеть питание поступает, но нагревательный элемент не включается, пока ручка не будет полностью нажата вниз. Это движение включает переключатель, который подаёт питание на плату и её компоненты.

Это питание активирует электромагнит, который притягивает металлическую деталь, прикреплённую к ручке, удерживая её в нажатом положении до окончания таймера. В цепи установлен потенциометр, ограничивающий поток мощности в зависимости от положения.

На низкой позиции потенциометра пропускается больше мощности, из‑за чего таймер быстрее достигает конца, электромагнит отпускает, тост подскакивает и питание на нагревательные элементы отключается.

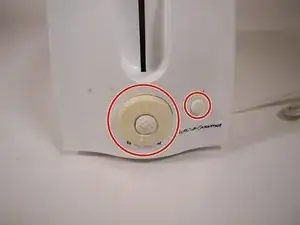

При повороте ручки на более высокую позицию действует обратный эффект: пропускается меньше мощности, позволяя тосту дольше нагреваться перед отпусканием магнита. Кнопка «прохладно» работает, обходя потенциометр и пропуская электричество к таймеру без сопротивления, что заставляет таймер быстро закончить цикл, отпустить магнит и разорвать цепь.
