Замена сетевого шнура Oster 6329

Используя крестовую отвертку #2, отвинтите три 1 см крестовых винта на пластиковой основе тостера, чтобы отделить наружную металлическую оболочку от пластиковой основы.

Нажмите пластиковую ручку опускания и потяните пластиковую ручку прямо от металлического рычага.

Ослабьте наружную металлическую оболочку от пластиковой основы, удерживая пластиковой основу и приподнимая металлическую оболочку.

Поднимайте наружную оболочку лишь немного, чтобы не отсоединить кабели, соединяющие плату.

Отсоедините зажимы кабелей от платы с помощью пинцета, чтобы освободить наружную металлическую оболочку от пластиковой основы.

Поднимите верхнюю наружную металлическую оболочку.

Аккуратно поднимайте наружную оболочку под углом, чтобы не повредить компоненты в передней части тостера.

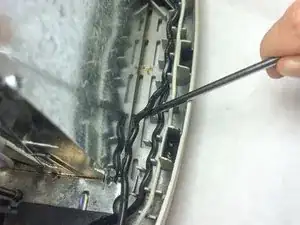

Используя плоскую отвертку, подденьте сетевой шнур у основания тостера.

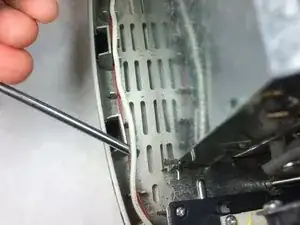

Используя плоскую отвертку, подденьте белый провод у основания.

Найдите плату в передней части тостера, где встречаются сетевой шнур и белый провод.

Подтяните плату вверх и выньте её, чтобы освободить плату от корпуса тостера.

Она плотно сидит и может потребовать умеренного усилия для извлечения.

Отпаять сетевой шнур от платы в местах, показанных на схеме.

Инструкции по пайке см. в Руководстве iFixit по пайке.

Провода должны быть свободны от платы после завершения выпаивания.

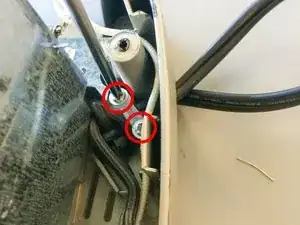

Отвинтите два 1,5 см крестовых винта на задней части тостера, которыми крепится сетевой шнур, чтобы снять фиксирующую скобу.

Снимите пластиковую фиксирующую скобу, удерживающую шнур на месте.

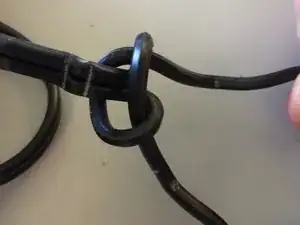

Развяжите узел на сетевом шнуре.

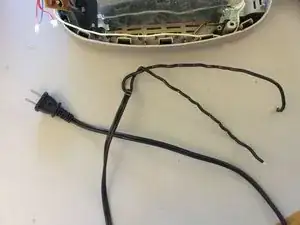

Потяните шнур из основания, чтобы снять кабель.
