Разборка тостера Oster на 2 ломтика TSSTJC5BBK

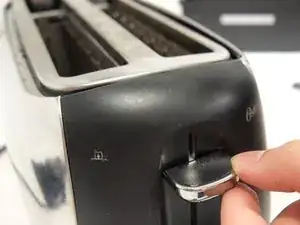

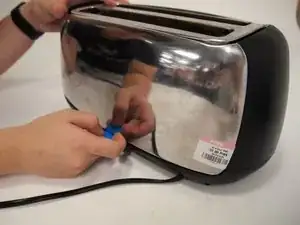

Плотно возьмитесь за регулятор тостера и потяните его от корпуса.

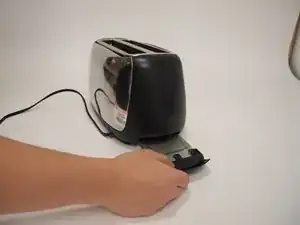

Поверните тостер на другую сторону и извлеките лоток из нижней части тостера.

Поверните тостер к задней части.

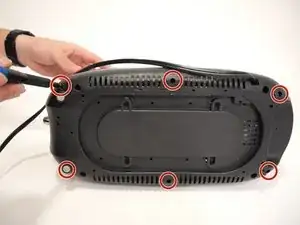

Снимите шесть винтов с нижней части тостера крестовой отверткой Phillips #0.

Используйте пластиковую лопатку для поддевания пластиковой крышки снизу.

Когда верхняя часть будет отщёлкнута, вы сможете снять пластиковую крышку.

Делайте это осторожно, так как печатные платы всё ещё прикреплены к пластиковой крышке, и вы рискуете вырвать провода.

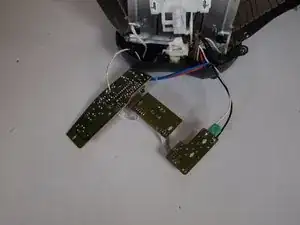

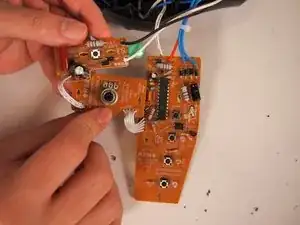

При снятии крышки с основания к внутренней стороне крышки будут прикреплены три печатные платы.

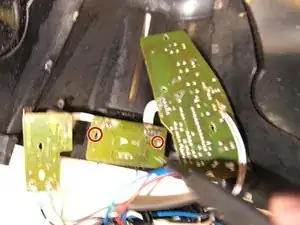

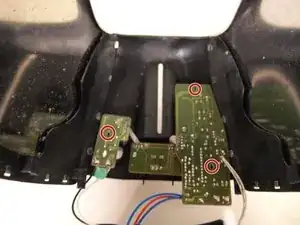

Снимите три винта, удерживающие верхние две печатные платы.

Снимите два винта, удерживающие нижнюю печатную плату.

После снятия печатных плат становится видно устройство работы тостера.

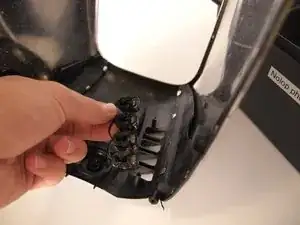

После снятия печатных плат на наружном корпусе останутся крышки кнопок.

Снимите их, вытянув наружу или надавив снаружи.

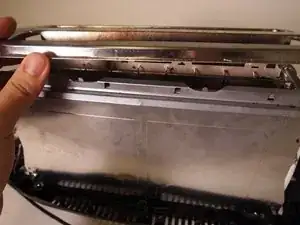

Используйте ломик для поддевания металлических защёлок на верхней части тостера.

Отожмите металлическую верхнюю часть от защёлок.

Металлическая верхняя часть всё ещё прикреплена к пружине и не может быть полностью снята с тостера.

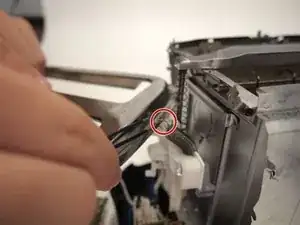

Отстегните пружину от металлических защёлок, вытянув крючок плоскогубцами.

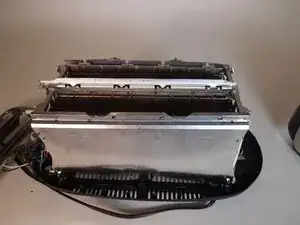

Снимите металлическую верхнюю часть с тостера.

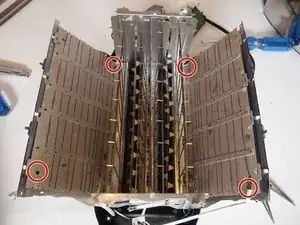

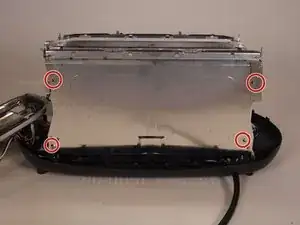

Разогните защёлки, удерживающие боковые крышки с обеих сторон.

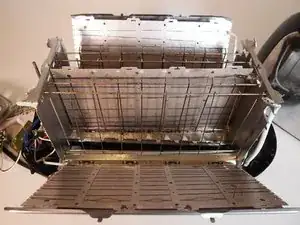

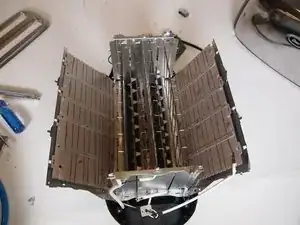

Отделите металлические боковые крышки от тостера.

Будьте осторожны; к металлическим бокам прикреплены провода, которые могут оборваться при сильном натяжении!

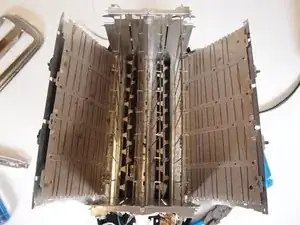

Ток проходит через левый, центральный и правый нагревательные элементы параллельно. Сопротивление в элементах создаёт тепло, которое передаётся на тост.

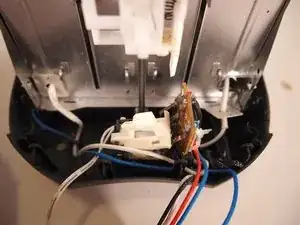

Теперь поверните тостер к передней части, где всё ещё прикреплена последняя печатная плата.

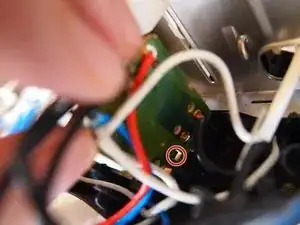

Снимите печатную плату, отщёлкнув пластиковые держатели, удерживающие её. Пластиковые держатели прикреплены к нижней части платы по противоположным сторонам.

Схема показывает переменное напряжение 120 В, которое поступает к нагревательным элементам только при нажатии переключателя. После его нажатия нагревательные элементы, каждое с сопротивлением 35 Ом, получают ток и выделяют тепло.

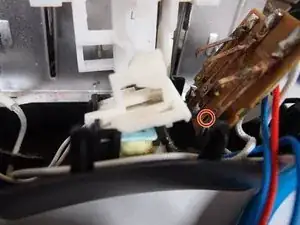

Снимите четвёртую печатную плату с тостера. Эта плата содержит переключатель, который соединяет электрическую цепь с элементами управления и нагревательными элементами.

Будьте осторожны при снятии; сильное натяжение может оборвать провода, прикреплённые к тостеру.

Три печатные платы принимают пользовательские команды от кнопок или регулятора. Кнопки влияют на величину тока, протекающего через нагревательные элементы. Регулятор управляет временем, в течение которого нагревательные элементы получают ток. Кнопка отмены освобождает механический переключатель.

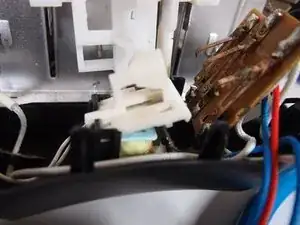

Переключатель на рисунке 2 нажимается пользователем и затем удерживается механически. Время удержания определяется регулятором или нажатием кнопки отмены. Переключатель соединяет ток с нагревательными элементами.

Нагревательные элементы имеют сопротивление 35 Ом каждый. При замкнутом переключателе они преобразуют электрический ток в тепло, которое направляется к тосту.
