Замена платы Bluetooth в наушниках Beats Studio 2 Wireless

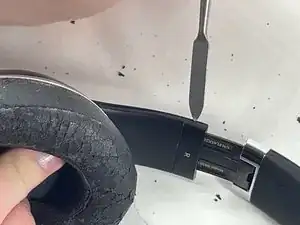

Вставьте лопатку между пластиковой частью левой чашки и амбушюром.

Двигайте лопатку по периметру основания амбушюра и аккуратно отсоедините его от наушника.

Руками потяните оставшуюся часть амбушюра, отделяя его от клеевого слоя.

Используйте крестовую отвёртку №00, чтобы удалить винты, удерживающие динамик.

Если динамик расположен на стороне с разъёмом зарядки, обязательно отделите два винта, фиксирующие разъём.

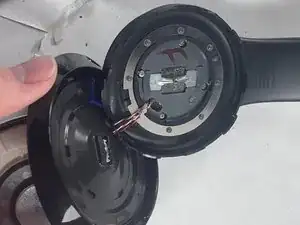

Аккуратно отделите динамик от наушников.

Не тяните и не дергайте динамик из наушников. Они соединены проводами, которые могут повредиться.

Аккуратно снимите провод с резиновыми разъёмами с динамика.

Используйте паяльник для выпаивания двух соединений.

Подробную информацию о пайке и выпаивании можно найти в руководстве по пайке и выпаиванию соединений.

Паяльник может достигать очень высоких температур и вызывать ожоги. Используйте его с осторожностью.

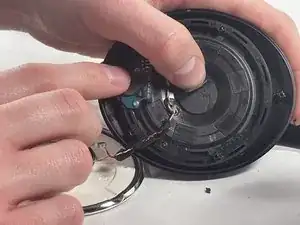

Запомните положение динамика в корпусе, затем аккуратно извлеките неисправный динамик.

Снимите наклейку, расположенную под динамиком.

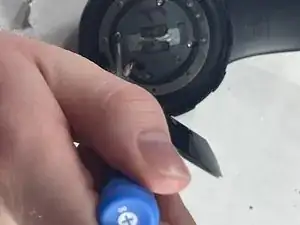

Открутите центральный винт, используя крестовую отвёртку №00.

Отделите пластиковую крышку от резиновой основы вручную или с помощью лопатки.

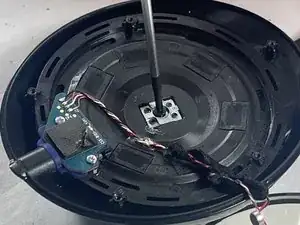

С помощью крестовой отвёртки №00 удалите четыре винта, фиксирующих крышку, расположенную над платой Bluetooth.

Аккуратно подденьте лопаткой фиксатор левого плечевого кронштейна, чтобы освободить чашку от шарнира.

На изображении показано действие для правой чашки, однако процесс для левой стороны будет полностью аналогичным.

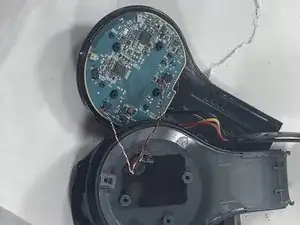

Сдвиньте переднюю часть корпуса вниз, чтобы отделить её от задней и получить доступ к плате Bluetooth.

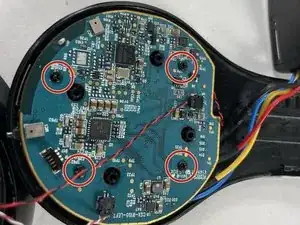

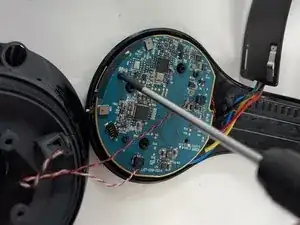

Открутите четыре винта, крепящие плату Bluetooth, используя крестовую отвёртку №00.

Это позволит освободить плату Bluetooth от задней части корпуса.

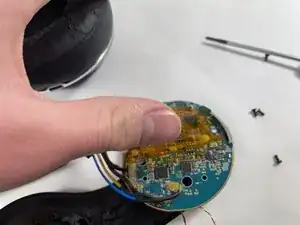

Извлеките плату Bluetooth из корпуса.

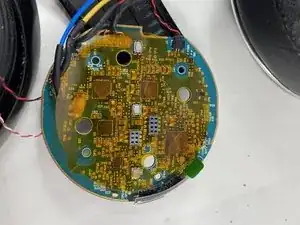

Удалите прозрачную наклейку с обратной стороны платы Bluetooth.

Используйте острый конец лопатки, чтобы аккуратно надавить на каждую сторону разъёма, чтобы отсоединить его от гнезда.

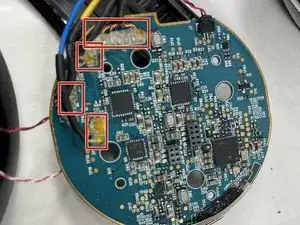

Выпаяйте разъёмы RYB и разъём, подключённый к чёрному проводу, с помощью паяльника.

Информацию о выпаивании соединений см. в руководстве по пайке и выпаиванию соединений.

Паяльник может достигать очень высоких температур. Используйте его с осторожностью.
