Переход Turnigy 9X с режима 1 на режим 2
Turnigy 9X — недорогой и легко модифицируемый передатчик для радиоуправляемых моделей. В этом руководстве показано, как изменить Turnigy 9X из режима 1 (газ справа, руль высоты слева) в режим 2 (газ слева, руль высоты справа).
Благодарность Миро из iFixit за фотографии этого руководства, сделанные во время выполнения работы на Maker Faire 2011!
Шаг 1

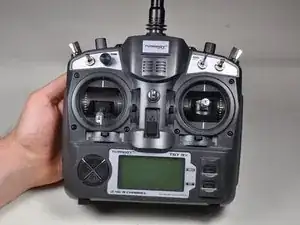

Turnigy 9X, настроенный для режима 1. Обратите внимание: левый джойстик центрирован по обеим осям, тогда как правый джойстик центрирован только по горизонтали.
В этом руководстве «правый джойстик» и «левый джойстик» означают расположение джойстиков при взгляде на переднюю часть корпуса.
Шаг 2

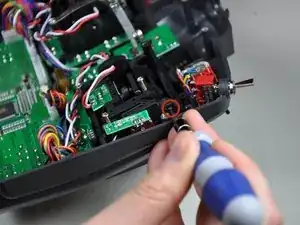

Удалите шесть винтов по периметру задней части корпуса.
Шаг 3

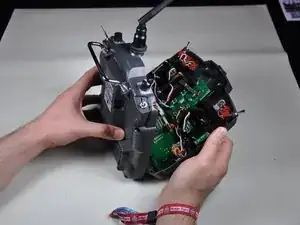

Разъедините переднюю и заднюю половины корпуса.

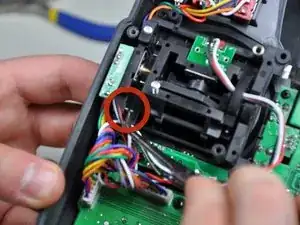

Отключите кабель, соединяющий заднюю и переднюю половины.
Шаг 4

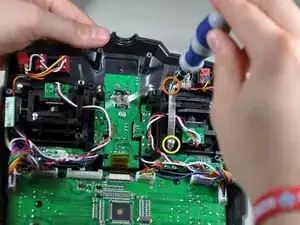

Снимите пружинный рычаг и пружину для левого джойстика.

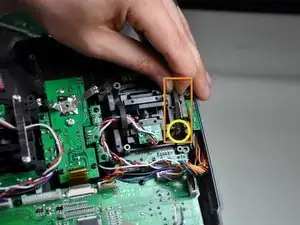

Выдавите фиксиральный штифт.
Снимите фиксиральный штифт и пружинный рычаг.
Снимите пружину.
Шаг 5

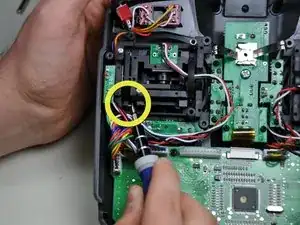

Снимите натяжитель с правого джойстика.
Шаг 6

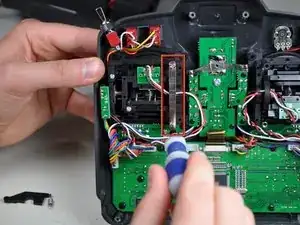

Прикрепите натяжитель к левому джойстику.

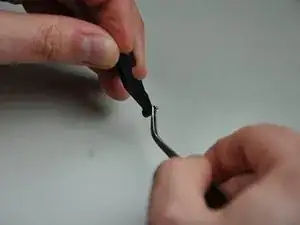

Убедитесь, что на металлическом штыре расположен больший паз и винт с резьбой.
Полностью затяните винт в пластиковом штыре.
Используйте винт в металлическом штыре для регулировки натяжения левого джойстика.
Шаг 7

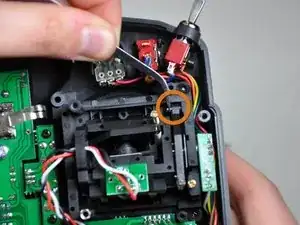

Снимите фиксиральный штифт с правого джойстика.
Опустите фиксиральный штифт в пружинный рычаг. Он сидит свободно, поэтому при несбалансированном положении рычага штифт свободно провалится прямо вниз.
Шаг 8

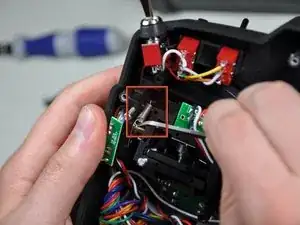

Прикрепите пружину к пластиковому крючку на правом джойстике.
Зацепите пружину за конец пружинного рычага.

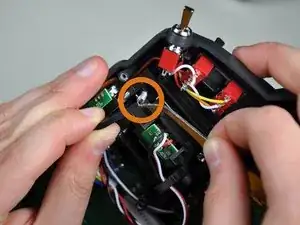

Выравнивая пружинный рычаг с отверстием в корпусе правого джойстика, вставьте штифт так, чтобы он был заподлицо с боковой стороной рычага.
Шаг 9
Теперь вы можете отрегулировать натяжение пружины правого джойстика.
Регулировочный винт натяжения пружины для вертикального перемещения
Регулировочный винт натяжения пружины для горизонтального перемещения
Шаг 10
Подключите кабель, соединяющий переднюю и заднюю половины передатчика.

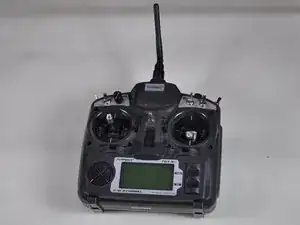

Закройте корпус и наслаждайтесь работой передатчика в режиме 2.
Заключение
Чтобы перейти из режима 2 в режим 1, выполните те же инструкции, поменяв местами ссылки на левый и правый джойстики.
Перевод руководства с ifixit.com
