Процедура открытия Sony MDR-1000X

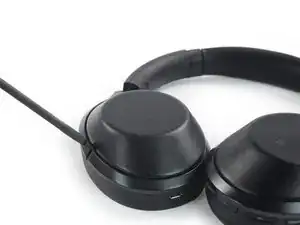

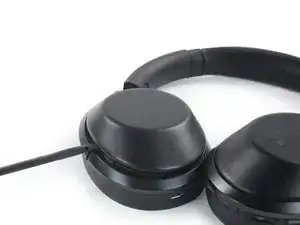

Используйте это руководство для открытия наушников Sony MDR-1000X для ремонта.

В этом руководстве показано, как открыть правую сторону правого наушника. Однако процедура для левого наушника аналогична. Если вы открываете левый наушник, снимайте накладку аккуратно, чтобы не порвать кабель дочерней платы.

Шаг 1

Накладки наушников Sony MDR-1000X удерживаются на месте небольшими пластиковыми зажимами.

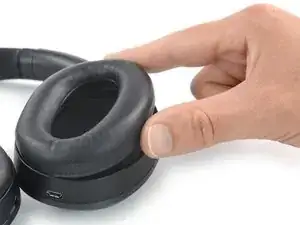

Вставьте лопатку в зазор между накладкой правого наушника и рамкой наушников.

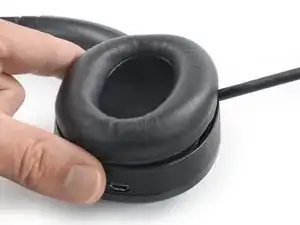

Поднимите лопатку вниз, чтобы оторвать накладку наушника.

Вы должны услышать щелчок, когда пластиковые зажимы отцепляются.

При сборке убедитесь, что все шесть пластиковых зажимов снова защелкнулись на место.

Шаг 2

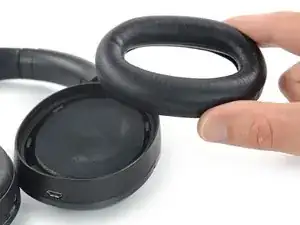

Снимите накладку наушника.

Шаг 3

Защитная ткань внутри наушников приклеена к небольшим поролоновым прокладкам. Эти прокладки приклеены к рамке наушников с помощью небольших кусочков клейкой ленты. В следующем шаге убедитесь, что вы снимаете защитную ткань вместе с поролоновыми прокладками и не отрываете ткань от них.

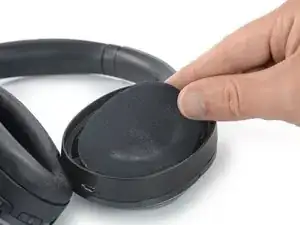

Аккуратно снимите защитную ткань внутри наушника, включая поролоновые прокладки.

Шаг 4

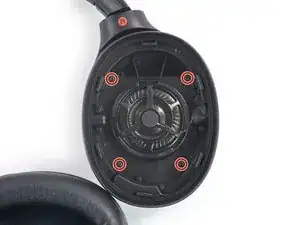

Удалите четыре винта PH#00 длиной 8.3 мм, крепящих накладку наушника.

Шаг 5

Накладка наушника удерживается на месте небольшими пластиковыми зажимами, как и накладки наушников.

Вставьте лопатку в зазор между накладкой наушника и рамкой наушников.

Поднимите вниз лопатку, чтобы оторвать накладку наушника и отцепить пластиковые зажимы.

Не пытайтесь снять накладку наушника полностью. Она всё ещё соединена с материнской платой гибким кабелем.

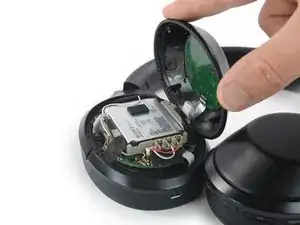

Аккуратно откройте накладку наушника.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Если необходимо, нанесите новый клей

Перевод руководства с ifixit.com
