Замена лазера Panasonic DP-UB150-K

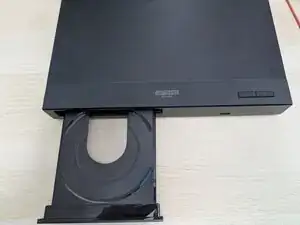

Нажмите кнопку извлечения, чтобы открыть лоток для диска.

Отключите адаптер питания, чтобы оставить лоток открытым.

Отключите все остальные кабели.

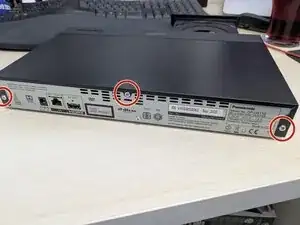

Снимите 3 винта с крестообразным шлицем с задней стороны корпуса.

Сдвиньте верхнюю крышку вверх и назад, чтобы снять её.

Полезно немного оттянуть левую и правую стороны наружу, чтобы освободить базу.

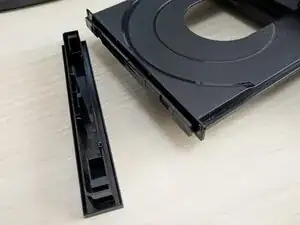

Отстегните переднюю часть лотка для диска.

Поддерживайте лоток, пока отстёгиваете переднюю часть.

Она должна сдвинуться вверх и сняться.

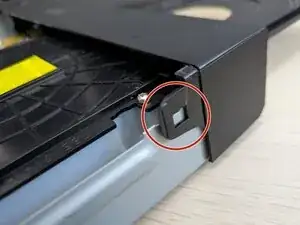

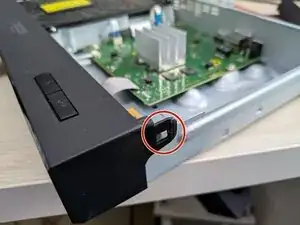

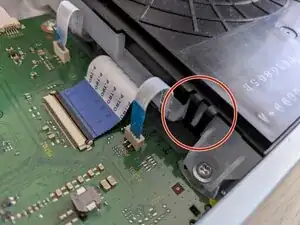

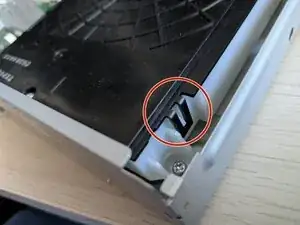

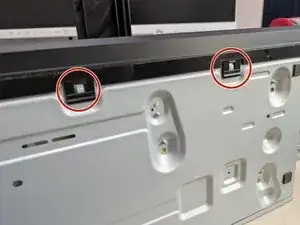

Отпустите защёлки по левому и правому краям, а также две снизу.

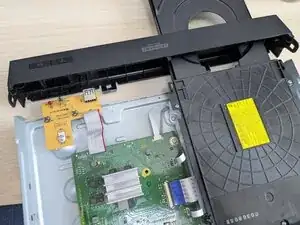

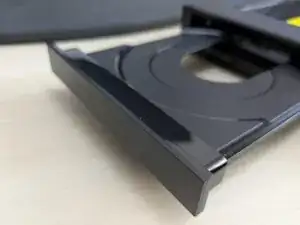

Снимите переднюю панель, проводя её над открытым лотком для диска.

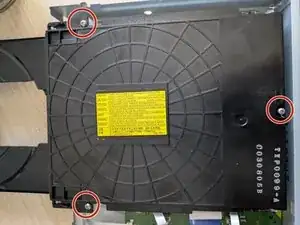

Снимите 3 винта с крестообразным шлицем с крышки привода.

Отстегните левую и правую стороны.

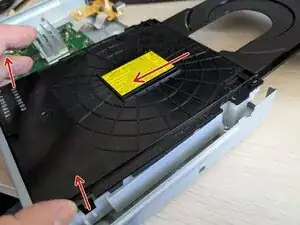

Поднимите крышку привода слегка вверх сзади.

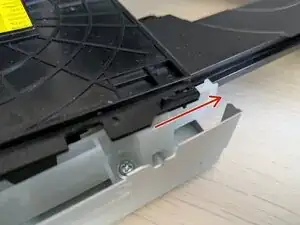

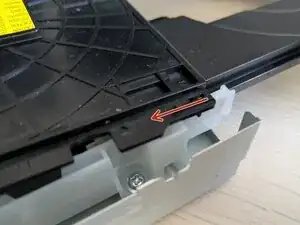

Сдвиньте её назад, чтобы освободить фиксирующие пазы спереди.

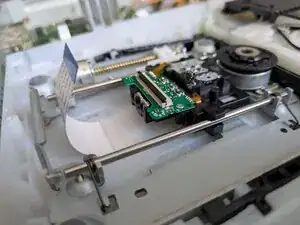

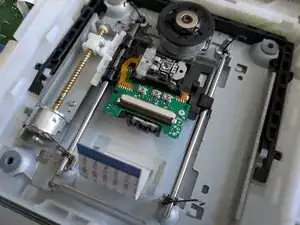

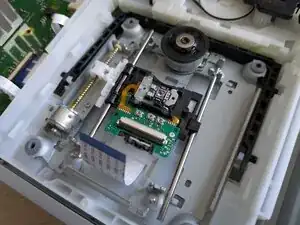

С открытым приводом вы должны увидеть блок лазера, смонтированный на направляющих и приводимый в движение мотором.

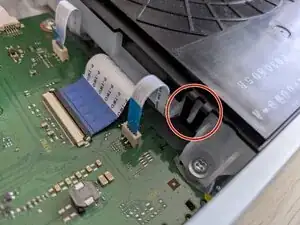

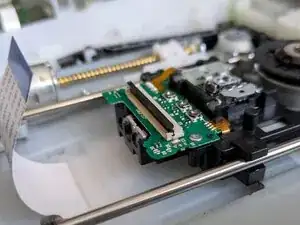

Осторожно откройте чёрный фиксатор на разъёме ленточного кабеля блока лазера.

Отключите ленточный кабель.

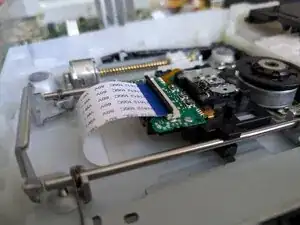

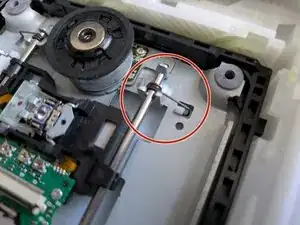

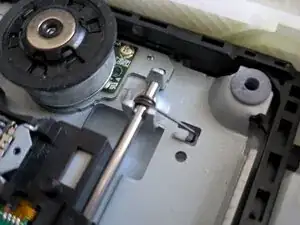

Отцепите 4 пружинных зажима, удерживающих направляющие. По 2 зажима на каждую направляющую.

Возможно, придётся использовать отвёртку, чтобы освободить крючки — будьте очень осторожны, чтобы не повредить тонкий ленточный кабель.

Когда направляющие освободятся, вы сможете поднять их вместе с блоком лазера и вынуть из привода.

Мой «новый» лазер оказался бывшим в употреблении, поэтому мне не пришлось снимать антистатические точки пайки.

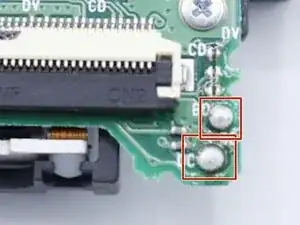

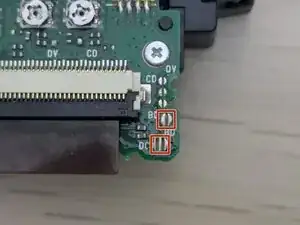

Каталог запчастей (https://fixpart.co.uk/product/panasonic-...) показывает припой на нескольких контактах в правом нижнем углу лазера.

Если они присутствуют на вашем новом лазере, их нужно удалить паяльником. Возможно, удастся просто коснуться их жалом паяльника, но не удивляйтесь, если потребуется использовать оплётку для выпаивания.

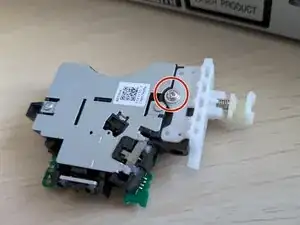

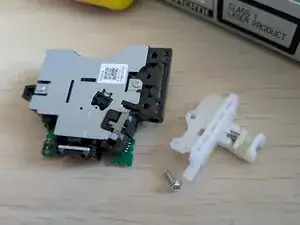

Переверните старый блок лазера. Снимите винт, удерживающий белый моторный рычаг на месте. Установите его на новый блок лазера.

Установите лазер на направляющие. Добавьте по одному пружинному зажиму на конец каждой направляющей.

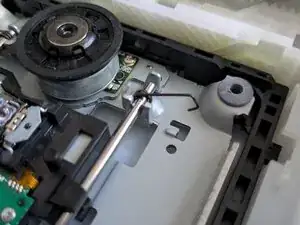

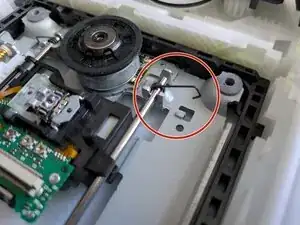

Вставьте обратно в привод, убедившись, что белый рычаг на стороне блока лазера входит в зацепление с червячной шестернёй.

Прикрепите каждый пружинный зажим на место. Убедитесь, что зажимы находятся под натяжением и не болтаются.

Возможно, придётся использовать отвёртку, чтобы вставить их на место. Будьте осторожны, чтобы не повредить ленточный кабель.

Осторожно откройте чёрный фиксатор на разъёме ленточного кабеля блока лазера.

Вставьте ленточный разъём и убедитесь, что он выровнен и установлен правильно.

Закройте чёрный фиксатор.

Сейчас хорошее время, чтобы убедиться, что объектив лазера чист!

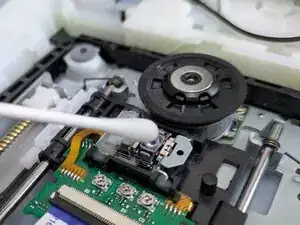

Осторожно очистите его ватной палочкой и изопропиловым спиртом.

Установите крышку привода, вставив переднюю часть первой, чтобы зацепить фиксирующие пазы. Затем опустите заднюю часть на место.

Убедитесь, что левый и правый защёлки защёлкнулись на месте.

Вверните обратно 3 винта с крестообразным шлицем

Наденьте переднюю часть корпуса поверх открытого лотка привода.

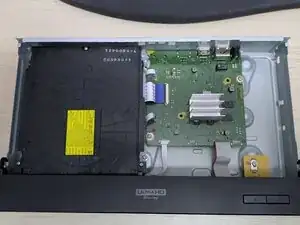

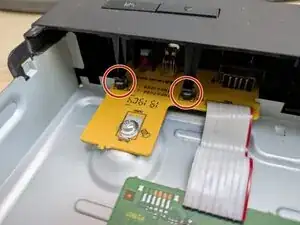

Убедитесь, что толкатели кнопок выровнены с переключателями на оранжевой плате.

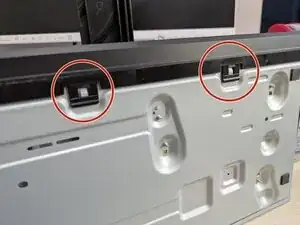

Защёлкните переднюю панель корпуса на место. Защёлки расположены по левому и правому краям и две снизу.

Установите верхнюю крышку корпуса.

Вверните обратно 3 винта с крестообразным шлицем.
