Замена материнской платы Turtle Beach Recon 70P
Материнская плата является центральным компонентом вашей гарнитуры, который обеспечивает функционирование устройства. Любые проблемы с материнской платой могут привести к полной неисправности гарнитуры, поэтому, если ваша материнская плата получила повреждения, данное руководство пошагово объяснит, как ее заменить и восстановить работу вашей игровой гарнитуры.
Шаг 1

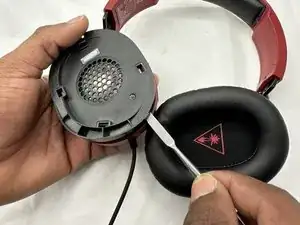

Снимите левую подушечку, следуя шагам из руководства по замене подушечек.

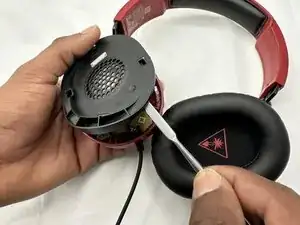

Используйте лопаточку, чтобы приподнять и снять черную пластиковую крышку.
Шаг 2

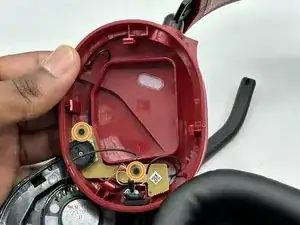

Используйте отвертку Phillips, чтобы снять два винта по 5 мм, крепящие материнскую плату.
Шаг 3

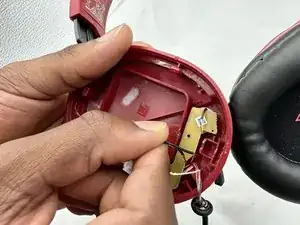

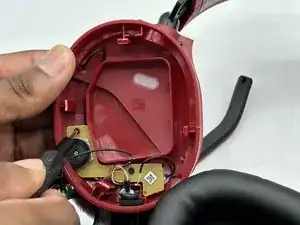

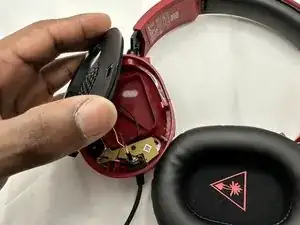

Возможно, вам потребуется переместить динамик, чтобы он не мешал извлечению материнской платы.

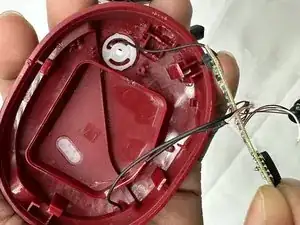

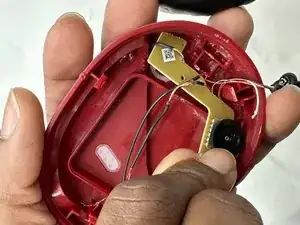

Извлеките материнскую плату из гарнитуры, поднимая ее вверх и вдали от колесика громкости.
Будьте осторожны, чтобы не повредить соединения.
Шаг 4

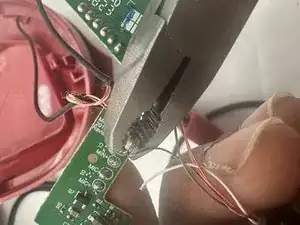

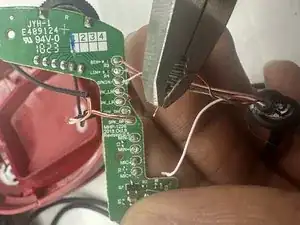

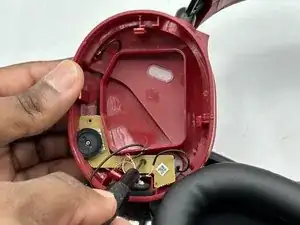

Перед заменой материнской платы используйте кусачки, чтобы отрезать каждой провода, подключенные к материнской плате.
Отрезайте провода как можно ближе к их соединениям.
Обратите внимание на то, как каждый компонент подключается к материнской плате.
Шаг 5

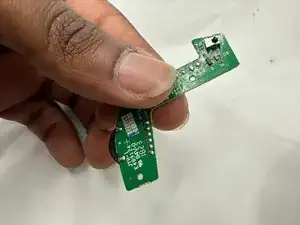

Подготовьте вашу заменяющую материнскую плату перед продолжением.
Припаяйте каждый провод новой материнской платы в те же места, где они были изначально.
Припой может вызвать ожоги, пожары и повреждение устройства. Всегда паяйте в хорошо проветриваемом помещении.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
