Замена кабеля для обратной связи Turtle Beach Recon 70P

Электроника

Кабель для обратной связи подключается к вашему устройству для передачи звука через гарнитуру. Кабель может износиться после длительного использования или получить повреждения. Этот гид проведет вас через необходимые шаги для замены кабеля для обратной связи вашей игровой гарнитуры.

Шаг 1

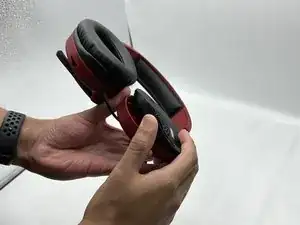

Удалите левый уютный элемент, следуя инструкциям из руководства по замене уютных элементов. руководство по замене уютных элементов.

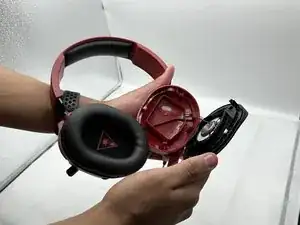

Используйте лопатку, чтобы поддеть и удалить черную пластиковую крышку.

Шаг 2

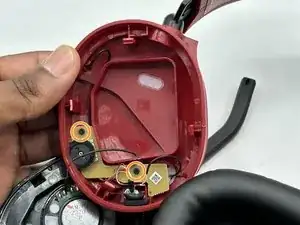

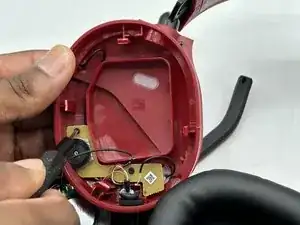

Используйте отвертку с крестовым лезвием, чтобы удалить два винта размером 5 мм, которые крепят материнскую плату.

Шаг 3

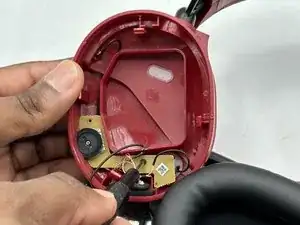

Отрежьте кабель для обратной связи ниже места, где он входит в корпус динамика.

Удалите отрезанный участок кабеля для обратной связи.

Шаг 4

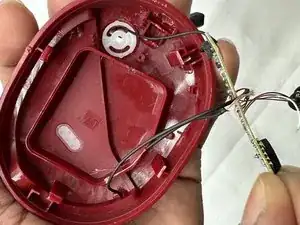

Возможно, вам потребуется убрать провод динамика из поля зрения, чтобы он не блокировал материнскую плату.

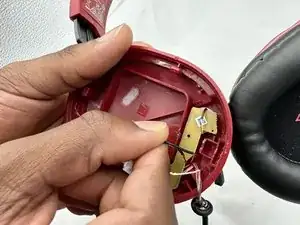

Поднимите материнскую плату и извлеките ее из корпуса.

Соблюдайте осторожность, чтобы не повредить провода.

Шаг 5

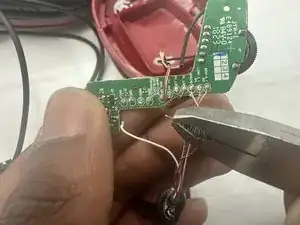

Отпаивайте все соединения кабеля для обратной связи с материнской платой.

Шаг 6

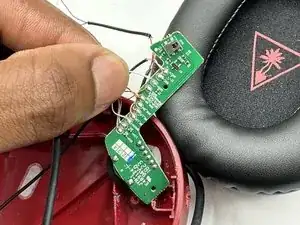

Пропустите новый кабель для обратной связи через корпус, затем припаивайте каждый провод к контактным точкам материнской платы в порядке, в котором они были изначально установлены.

Назначение каждого провода указано мелким шрифтом на материнской плате.
