Ремонт провода микрофона Kingston HyperX Cloud II

Электроника

Если у вашего микрофона Kingston HyperX Cloud II проблемы с подключением, используйте это руководство, чтобы заменить или подключить провод микрофона к драйверу. Внутри драйвера красный провод должен быть припаян к драйверу, чтобы микрофон был восстановлен. Эта проблема возникает, когда красный провод отсоединяется от динамика или перестает работать по естественным причинам.

Шаг 1

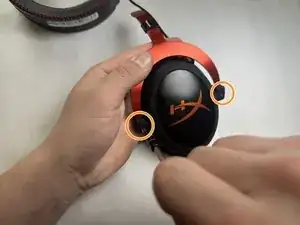

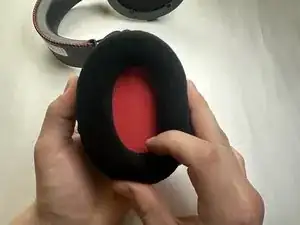

По краям потяните, чтобы снять подушку.

Шаг 2

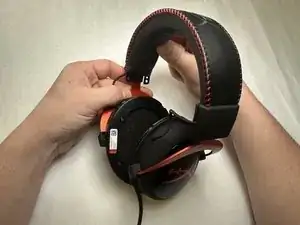

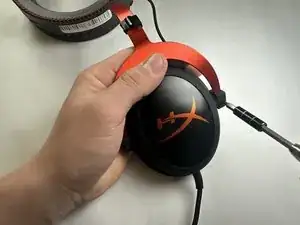

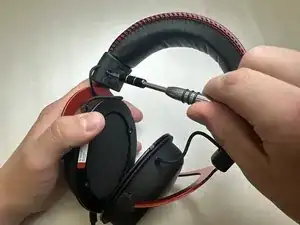

С помощью отвертки Phillips #0 открутите два винта длиной 11 мм с кронштейна.

Шаг 3

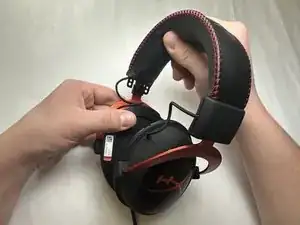

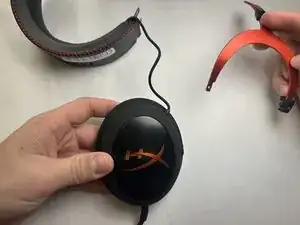

Снимите внутреннюю опору кронштейна, затем снимите внешнюю опору кронштейна. Отложите её в сторону.

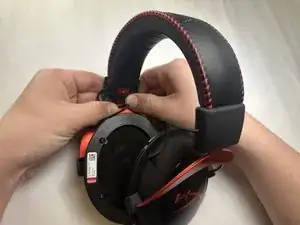

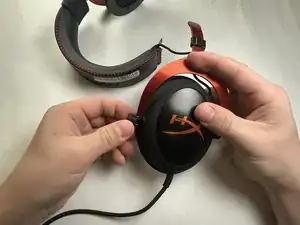

После снятия опоры кронштейна раздвиньте и снимите динамик микрофона с рамки.

Шаг 4

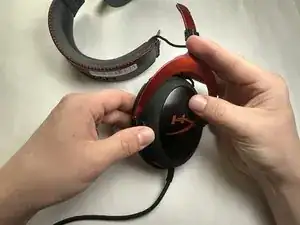

С помощью отвертки Phillips #1 открутите два винта длиной 7.9 мм с красной опоры, прикреплённой к динамику микрофона.

Шаг 5

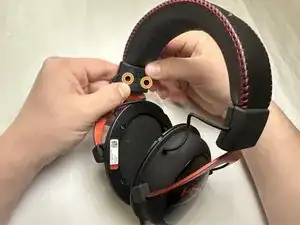

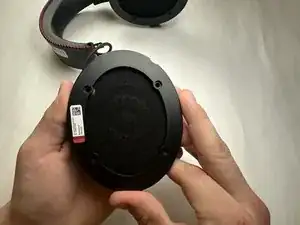

Отделите красную опору рамки от динамика микрофона, отложив её в сторону.

Шаг 6

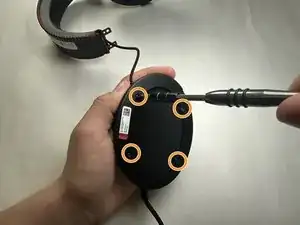

С помощью отвертки Phillips #2 открутите четыре винта длиной 11 мм на рамке динамика.

Шаг 7

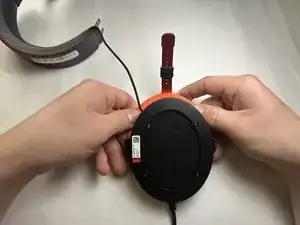

Снимите рамку динамика микрофона.

Откройте динамик микрофона, чтобы получить доступ к цепям.

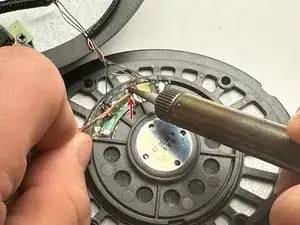

Припаяйте отсоединённый красный провод к драйверу.

Будьте осторожны, чтобы не припаять неправильный провод.

Перевод руководства с ifixit.com
