Замена кнопки питания iPod Touch 5-го поколения

Если стекло дисплея треснувшее, чтобы предотвратить дальнейшее повреждение и травмы во время ремонта, заклейте его скотчем.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на весь экран iPod, пока вся передняя панель не будет покрыта.

Это поможет удержать осколки стекла и сохранит жесткость конструкции при поддевании и поднятии дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю iPod на минуту, чтобы размягчить клей под ним.

Нижняя часть экрана (рядом с кнопкой «Домой») приклеена прочным клеевым составом.

Когда Вы начнёте отрывать экран на следующих этапах, возможно, потребуется повторное применение тепла, чтобы поддерживать клей тёплым и эластичным.

Установите присоску точно по центру нижней части стекла, разместив её край над кнопкой «Домой».

Крепко прижмите её, убедившись, что присоска надёжно зафиксирована.

Крепко удерживайте iPod на столе или верстаке.

Положите большой и указательный пальцы на нижние углы дисплея, чтобы не допустить слишком сильного открывания дисплея после разрыва клеевого соединения.

Поднимите присоску вверх и назад, в сторону верхней части iPod. Будьте терпеливы и тяните с постоянным усилием, пока клей не отсоединится и дисплей не откроется от задней панели.

Может потребоваться использовать термофен, чтобы размягчить клей (особенно в холодных условиях). Если получается поддеть экран и клей всё ещё тянется, как сыр на пицце, можно вставить тонкое лезвие бритвы и аккуратно разрезать клей.

После того как дисплей начнёт отходить от задней панели, не поднимайте его более чем на дюйм — хрупкая пластиковая рамка всё ещё соединяет сборку дисплея с задней крышкой.

На следующих шагах Вы будете ослаблять и освобождать пластиковую рамку, окружающую экран. Она крепится к задней панели несколькими защёлками.

Начиная с верхнего правого угла устройства, вставьте пластиковую лопатку в зазор между пластиковой рамкой и алюминиевой задней крышкой.

Проведите инструментом вниз, ослабляя рамку от корпуса.

Вставьте пластиковую лопатку между рамкой и задней крышкой позади первой защёлки.

Покачивайте инструмент в стороны, чтобы расширить зазор за защёлкой и отделить его от задней панели.

Изначально защёлка может не освободиться, но повторение процедуры для каждой защёлки начнёт ослаблять деталь.

Повторите процедуру для следующих двух защёлок на этой стороне.

Возможно, потребуется несколько раз переходить от защёлки к защёлке, пока не получится освободить все. Действуйте медленно и осторожно, будьте терпеливы, поскольку пластиковая рамка весьма хрупкая.

Перейдя к левой стороне устройства, вставьте пластиковую лопатку в зазор между пластиковой рамкой и алюминиевой задней крышкой в верхней части.

Проведите инструментом вниз по зазору, ослабляя рамку от корпуса.

Вставьте пластиковую лопатку между рамкой и задней крышкой позади первой защёлки на левой стороне.

Покачивайте инструмент в стороны, чтобы расширить зазор за защёлкой и отделить его от задней панели.

Повторите процедуру для следующих двух защёлок на этой стороне.

Вставьте пластиковую лопатку между пластиковой рамкой и алюминиевой задней крышкой позади второй защёлки.

Покачивайте инструмент в стороны, освобождая защёлку от корпуса.

Тем же самым способом освободите последнюю защёлку, удерживающую пластиковую рамку к задней панели.

Вставьте пластиковую лопатку между передней панелью и задней крышкой в верхней части iPod.

Немного поверните лопатку, чтобы приподнять переднюю панель от задней крышки.

Отделите сборку дисплея от iPod.

Не пытайтесь полностью снимать переднюю панель, так как она по-прежнему соединена несколькими кабелями.

Аккуратно отогните дисплей в сторону, не отсоединяя и не повреждая шлейфы. Уложите обе половины на стол или верстак.

Если на Вашем iPod установлен черный блок кнопки «Домой» вместо оранжевого, показанного на изображении, этот шаг можно пропустить. Кнопка не прикреплена к пластине ЖК-дисплея и не требует демонтажа для выполнения ремонта.

Воспользуйтесь пластиковой открывалкой, чтобы аккуратно отжать переключатель кнопки «Домой» от пластины ЖК-дисплея.

Может понадобиться использовать термофен или фен для волос, чтобы размягчить клей на обратной стороне кнопки «Домой». Всегда используйте низкую температуру.

Не пытайтесь полностью извлечь переключатель кнопки «Домой», так как он соединён с компонентами, находящимися под пластиной ЖК-дисплея.

Снимите следующие винты, крепящие пластину ЖК-дисплея к задней крышке:

Два винта Phillips #000 длиной 1,2 мм

Девять винтов Phillips #000 длиной 1,6 мм

Один винт Phillips #000 длиной 2,3 мм

Поднимите и снимите пластину ЖК-дисплея с iPod.

Снимите три винта Phillips #000 длиной 1,6 мм, крепящих материнскую плату к задней крышке.

Батарея зафиксирована двумя полосками клея.

Переверните iPod и нагрейте ЗАДНЮЮ сторону алюминиевого корпуса. Не нагревайте батарею.

Алюминиевый корпус не должен быть горячим: Вы всегда должны иметь возможность прикасаться к подогретым частям пальцами без какого-либо дискомфорта.

По бокам батареи расположены три выемки. В последующих шагах Вы будете использовать эти выемки, чтобы постепенно приподнять батарею от задней крышки.

Батарея надёжно закреплена сильным клеем, поэтому действуйте медленно и осторожно, чтобы избежать прокола или деформации батареи.

Вставьте пластиковую открывалку в правую верхнюю выемку и аккуратно приподнимите батарею.

На данном этапе не пытайтесь приподнять всю батарею целиком; требуется лишь ослабить клей в каждой точке последовательно.

Перейдите к правой нижней выемке. Вставьте пластиковую открывалку в выемку и аккуратно приподнимите батарею сбоку.

Продолжайте приподнимать батарею снизу.

Будьте осторожны при поддёргивании снизу, не надавливайте сильно на динамик или разъём для наушников.

Аккуратно подденьте левую сторону.

Может потребоваться перемещаться между сторонами и нижней частью, немного отгибая за раз, пока батарея полностью не освободится от клея.

Когда весь клей ослаблен, приподнимите батарею снизу и отведите её в сторону к левой части задней крышки.

Не рывками вынимайте батарею, так как она припаяна к материнской плате.

Переверните батарею, чтобы распрямить её кабель, и положите её в сторону.

Используйте плоский конец лопатки, чтобы вывести переднюю камеру из её разъёма в сборке дисплея.

Камерный модуль крепится к разъёму небольшим количеством клея, которое не требует значительного усилия. Вставьте лопатку между чёрным пластиком камерного модуля и чёрным пластиком разъёма и отсоедините их.

Используйте кончик лопатки, чтобы отогнуть небольшой кусочек ленты, закрывающий винт слева от разъёма для наушников.

Снимите следующие винты, крепящие динамик, разъём Lightning и разъём для наушников:

Три винта Phillips #000 длиной 2,6 мм

Два винта Phillips #000 длиной 2,0 мм

Используйте плоский конец лопатки, чтобы аккуратно приподнять динамик от задней крышки.

Не пытайтесь полностью извлечь динамик, так как он припаян к сборке разъёма Lightning.

Удерживая за широкий шлейф, осторожно вытяните сборку разъёма Lightning из нижней части корпуса.

Переверните всю сборку лицевой стороной вниз, чтобы открыть заднюю часть материнской платы.

Используйте пластиковую открывалку, чтобы отсоединить шлейф цифрового преобразователя от материнской платы.

Используйте пластиковую открывалку, чтобы отключить шлейф дисплея от разъёма на материнской плате.

Переверните сборку разъёма Lightning и логической платы, чтобы открыть верхнюю часть логической платы.

Кабель дисплея слегка приклеен к верхней части логической платы.

Используйте плоский конец лопатки, чтобы отклеить кабель дисплея от логической платы.

Снимите сборку дисплея с iPod.

Переверните сборку логической платы, чтобы открыть разъёмы на обратной стороне.

Используйте край пластиковой пластины, чтобы аккуратно отсоединить разъём антенны от задней части логической платы.

Этот кабель очень хрупкий; будьте осторожны и не оказывайте нагрузку в месте его подключения к антенне.

Отсоедините разъём ленточного кабеля кнопки от задней части логической платы.

Используйте край пластиковой пластины, чтобы отсоединить разъём дисплея от задней части логической платы.

Извлеките сборку логической платы из задней крышки iPod.

Вставьте плоский конец лопатки между задней камерой и её рамкой.

Аккуратно проверните лопатку, чтобы освободить камеру.

Поднимите заднюю камеру из её посадочного места и извлеките её из iPod Touch.

Аккуратно проскользите плоским концом лопатки под куском поролоновой ленты, покрывающим ленточный кабель кнопки.

Проведите лопаткой по всей длине ленты, чтобы отсоединить её от задней крышки.

Отклейте и снимите поролоновую ленту с задней крышки iPod.

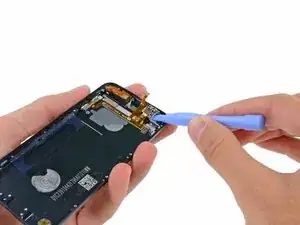

Используйте кончик лопатки, чтобы отогнуть край ленты, покрывающей ленточный кабель кнопки.

Пинцетом или пальцами отклейте ленту от задней крышки и снимите её с iPod.

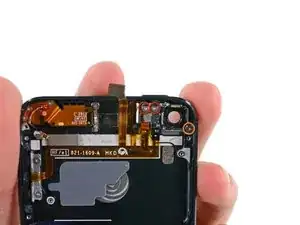

Снимите следующие винты с ленточного кабеля кнопки:

Два винта Phillips №000 длиной 2,3 мм

Один винт Phillips №000 длиной 1,6 мм

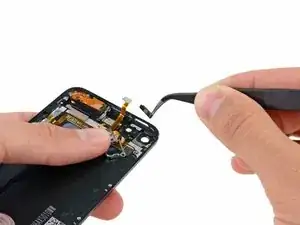

Пинцетом снимите небольшую металлическую опорную пластину с секции кабеля кнопки питания.

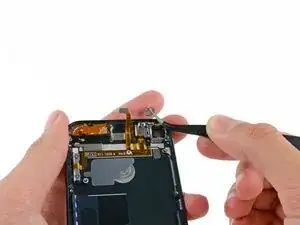

Вставьте пластиковую пластину в рамку задней камеры и подденьте ею заднюю крышку.

Аккуратно проверните пластиковую пластину против часовой стрелки, чтобы отогнуть рамку камеры от задней крышки.

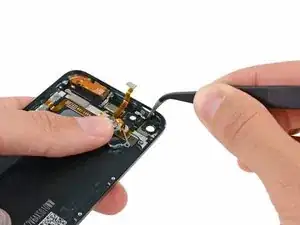

Используйте закрытый конец пинцета, чтобы втолкнуть кнопку включения/сна в заднюю крышку.

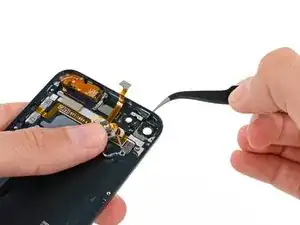

Пинцетом извлеките кнопку питания из iPod.
