Замена динамика Hytera TC-580
Если Вы испытываете трудности с разборчивостью звука на TC-580 или звук искажен, следует рассмотреть замену динамика. Для этого потребуются навыки пайки, неправильные действия могут повредить печатную плату радиостанции, используйте другие варианты ремонта, если не уверены в своих навыках пайки.
Шаг 1

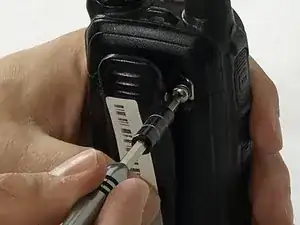

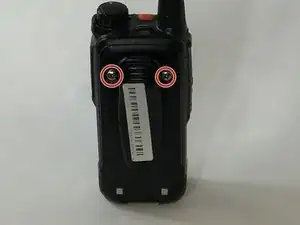

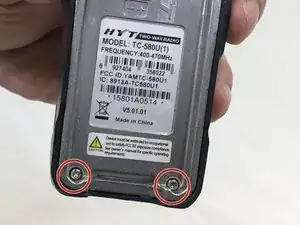

Снимите два винта Phillips #0 длиной 10 мм с клипсы для ремня.
Шаг 2

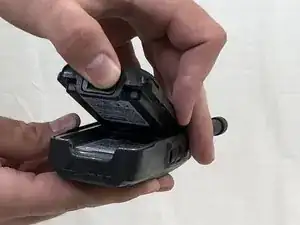

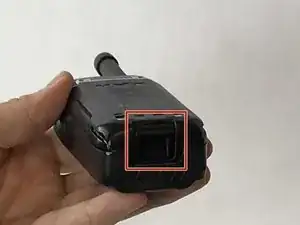

Нажмите кнопку фиксатора и поднимите аккумулятор, чтобы вынуть его.
Шаг 3
Поверните антенну против часовой стрелки и отложите повреждённую антенну в сторону.
Шаг 4

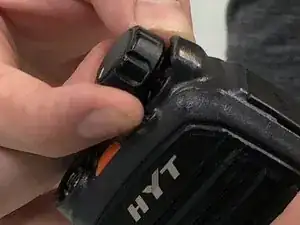

Снимите регулятор громкости, уверенно подняв его с обеих сторон вверх.
Шаг 5

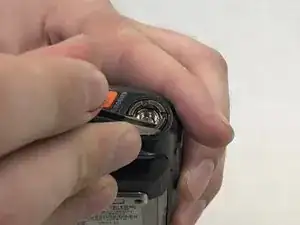

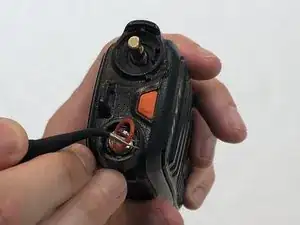

Снимите оранжевое уплотнительное кольцо вокруг регулятора громкости пинцетом.
Шаг 6

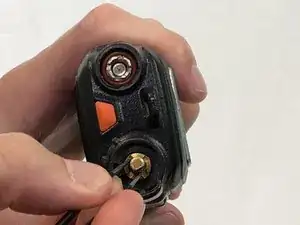

Снимите серую гайку с основания регулятора громкости, поворачивая её против часовой стрелки пинцетом.
Шаг 7
Снимите латунную шайбу с основания гнезда антенны, поворачивая её против часовой стрелки пинцетом.
Шаг 8

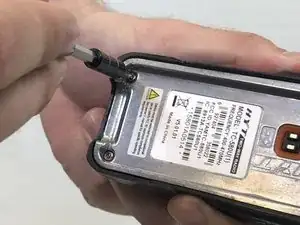

Снимите два винта T8 Torx длиной 15 мм из основания отсека аккумулятора.
Шаг 9
С помощью пластиковой лопатки подденьте между пластиковым корпусом и металлической печатной платой, чтобы вынуть плату.
Шаг 10

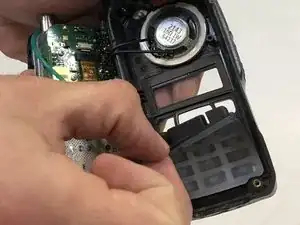

Отделите клавиатуру вручную.
Шаг 11

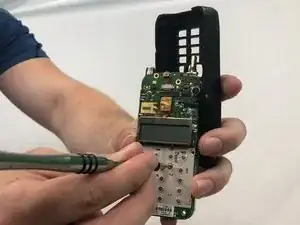

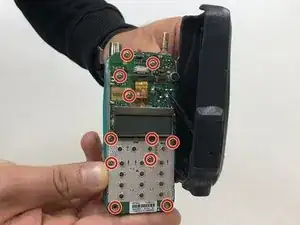

Снимите одиннадцать винтов Phillips #00 длиной 4 мм.
Шаг 12

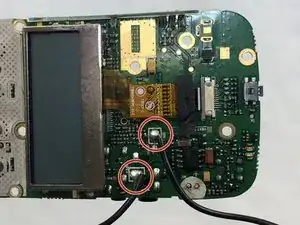

Приложите паяльник к паяным соединениям, чтобы отсоединить два провода, соединяющие динамик с печатной платой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
