Замена микрофона Hytera TC-580
Удалите и замените микрофон, встроенный в плату TC-580. Для этого потребуется пайка, которая может необратимо повредить плату вашего радиоприёмника, поэтому рассмотрите другие варианты ремонта. Этот ремонт предназначен для пользователей, у которых другие абоненты не слышат их по рации.
Шаг 1
Снимите два винта Phillips #0 длиной 10 мм с крепления для ремня.
Шаг 2
Нажмите кнопку разблокировки и потяните батарею вверх, чтобы снять её.
Шаг 3
Поверните антенну против часовой стрелки и отложите повреждённую антенну в сторону.
Шаг 4
Снимите регулятор громкости, сильно поддев обе стороны вверх.
Шаг 5
Снимите оранжевое уплотнительное кольцо вокруг регулятора громкости пинцетом.
Шаг 6
Снимите серую гайку с основания регулятора громкости, поворачивая её против часовой стрелки с помощью пинцета.
Шаг 7
Снимите латунную шайбу с основания посадочного места антенны, поворачивая её против часовой стрелки пинцетом.
Шаг 8
Удалите два винта T8 Torx длиной 15 мм из основания отсека для батареи.
Шаг 9
С помощью пластикового приспособления для вскрытия подденьте между пластиковым корпусом и металлической платой, чтобы вынуть плату.
Шаг 10
Отделите клавиатуру вручную.
Шаг 11
Удалите одиннадцать винтов Phillips #00 длиной 4 мм.
Шаг 12
Приложите паяльник к паяным соединениям, чтобы удалить два провода, соединяющих динамик с платой.
Шаг 13

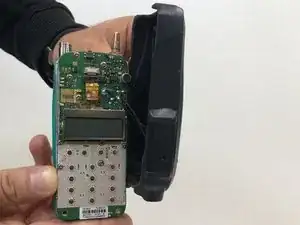

Если это ещё не сделано, полностью извлеките плату из корпуса.
Шаг 14

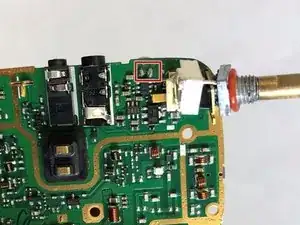

Распайте два соединения микрофона.
Шаг 15
Микрофон должен выпасть после удаления припоя со всех соединений.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
