Замена кнопок Cobra MR HH350 FLT
В этом руководстве показано, как снять и заменить кнопки на радиостанции Cobra MR HH350 FLT.
Шаг 1

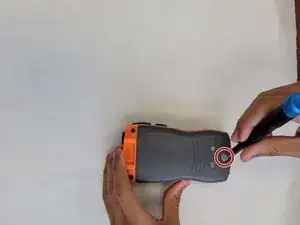

Выверните винт 11 мм в нижней части радиостанции крестовой отверткой #4.
Шаг 2
Удалите аккумулятор из радиостанции.
Шаг 3

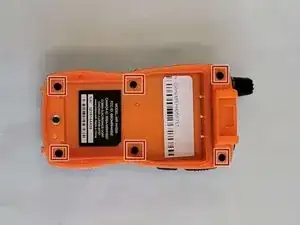

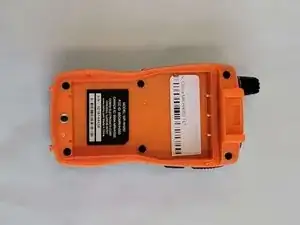

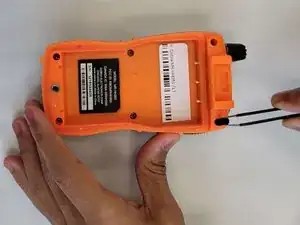

С помощью пинцета снимите 6 резиновых заглушек, чтобы открыть доступ к винтам.
Шаг 4

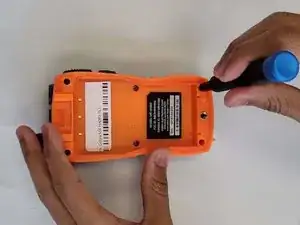

Выверните 6 винтов 10 мм, скрытых под резиновыми заглушками, крестовой отверткой #0.
Шаг 5
Снимите крышку, чтобы обнажить плату.

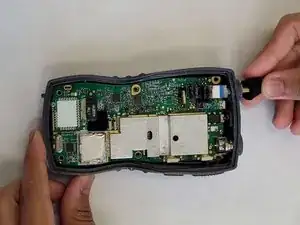

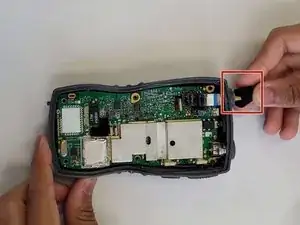

Снимите ручку питания в верхней части радиостанции.
Шаг 6

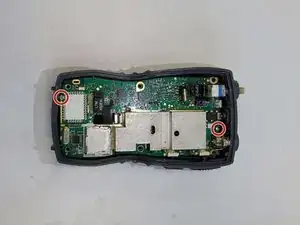

Выверните 2 винта 6 мм на плате крестовой отверткой #0.
Шаг 7
Снимите плату.
Шаг 8
Выверните винт в нижней части радиостанции.
Шаг 9
Удалите аккумулятор из радиостанции.
Шаг 10
С помощью пинцета снимите 6 резиновых заглушек, чтобы открыть доступ к винтам.
Шаг 11
Выверните винты, которые были под резиновыми заглушками.
Шаг 12
Снимите крышку, чтобы обнажить плату.
Снимите ручку питания в верхней части радиостанции.
Шаг 13
Выверните 2 винта на плате.
Шаг 14
Снимите плату.
Шаг 15

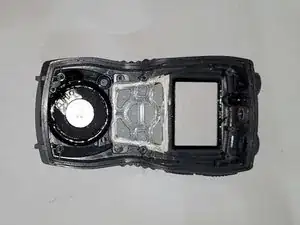

Снимите пластиковую деталь и резиновый блок кнопок.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
