Ремонт основания сломанных контактных штырьков зарядки

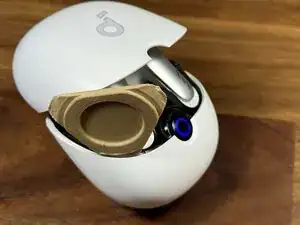

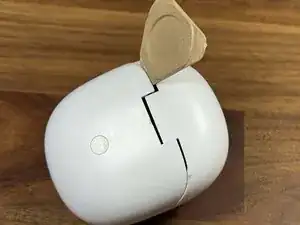

Начните с одной стороны, вставив инструмент для вскрытия в зазор между нижней частью крышки чехла и корпусом, чтобы освободить задние защёлки.

Перемещайтесь вдоль боковой стороны к кольцу светодиодов, чтобы освободить переднюю защёлку.

Повторите то же самое с другой стороны. В этот момент чёрные внутренние пластиковые детали могут немного выскочить.

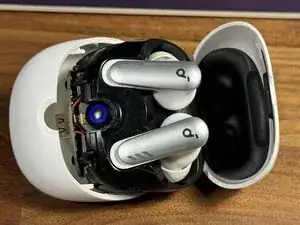

Теперь, когда внутренние чёрные пластиковые детали освобождены, одной рукой возьмитесь за нижнюю часть корпуса, другой — за откидную крышку. Разведите их плавным прямолинейным движением. (Внутренние пластиковые детали не должны изгибаться вокруг других элементов)

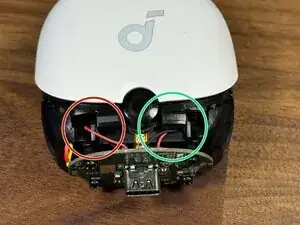

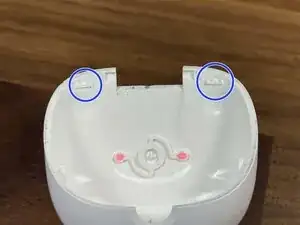

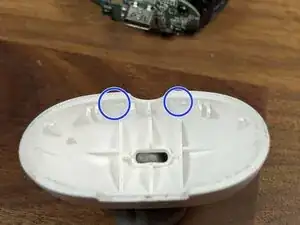

Синими кружками отмечены защёлки, которые мы освободили, на случай если Вы не можете их найти.

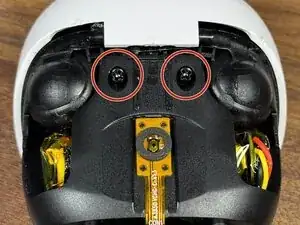

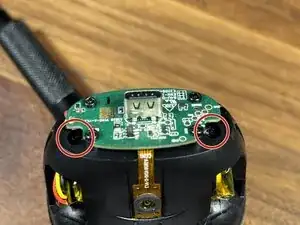

Отмечены красным; удалите эти четыре винта. Они скрепляют две половины внутреннего пластика. Убедитесь, что положили их в безопасное место.

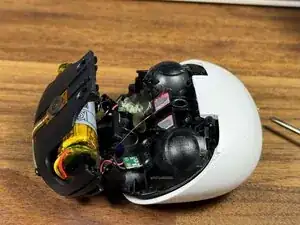

Теперь можно разъединить пластиковые детали.

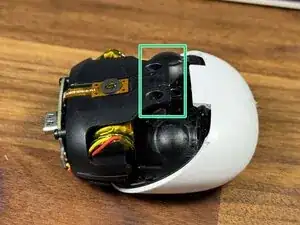

Возможно, потребуется использовать пинцет или ноготь, чтобы поддеть пластиковый язычок у кромки (отмечен зелёной рамкой), чтобы начать разделение.

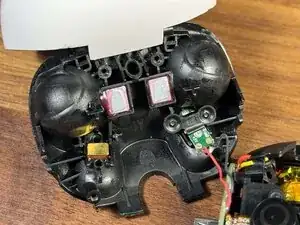

Здесь видно, что пластиковое основание для правого наушника (левая сторона на фото) сломалось и отсутствует.

Для ремонта вставьте плату контактных штырьков обратно и надёжно зафиксируйте её. Переверните чехол, чтобы убедиться, что штырьки полностью на месте, затем снова переверните его на рабочую поверхность.

Используйте пинцет или зубочистку, чтобы прижать плату, пока Вы наносите горячий клей или суперклей для повторной фиксации платы.

Если используете суперклей, следите, чтобы он не попал на контактные штырьки!

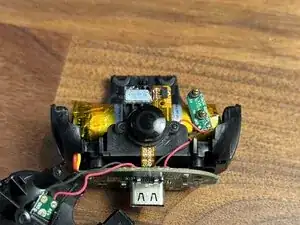

На втором фото показано, как должны располагаться провода, когда обе половины соединены.

При соединении двух половинок следите, чтобы провода контактных штырьков не оказались зажаты! Посмотрите в предыдущем шаге, как должны проходить провода.
