Ремонт переломленной рамки на наушниках Shokz OpenRun

С электрической частью с наушниками было всё в порядке, но одна сторона рамки была сломана. Поскольку это костные наушники, рамка должна прижимать излучатель к черепу.

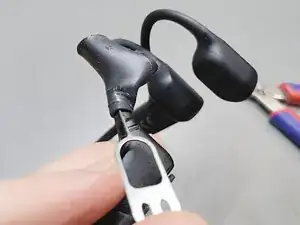

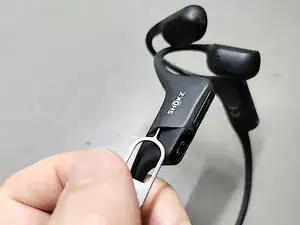

Оттяните силиконовую накладку, начиная с широкой части. Лучший инструмент для этого — экстрактор для SIM-карты, потому что он узкий, но без острых краёв. Старайтесь не рвать силикон, хотя при разрыве это не катастрофа.

Под силиконовой накладкой находится тонкий слой клея. Сначала пройдите по всему периметру, чтобы освободить клей, затем оттяните немного и повторите.

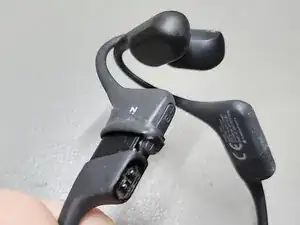

Тонкая полоска силикона проходит между и под кнопками громкости. Понадобится немного надрезать силикон, так как кнопки неотъемлемые.

Будьте осторожны, приближаясь к сломанной зоне. Избегайте случайного натяжения тонких проводов.

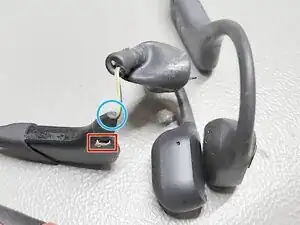

У меня рамка сломалась прямо в том месте, где проволока из пружинной стали выходит из пластика, в который её запрессована.

Пластиковую часть можно вынуть, вытащив небольшую металлическую скобу. Нажмите с противоположной стороны, чтобы вытолкнуть её, затем вытяните плоскогубцами.

Нельзя надёжно закрепить обломанную металлическую часть обратно в пластиковый наконечник.

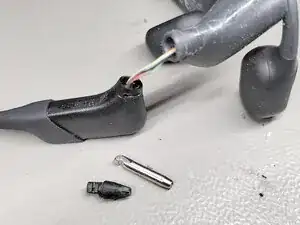

Вместо этого я изготовил новый наконечник из отрезка нержавеющей стальной трубки (внутренний диаметр 1 мм, наружный 3 мм). Она плотно надевалась на пружинную проволоку, которая входит в гибкую часть рамки.

Нижний конец стальной трубки был опилян под квадрат и в нём сделан вырез для металлической скобы.

Нанесите эпоксидный клей или прочный фиксатор резьбы внутрь стальной трубки и насадите её на пружинную проволоку. Убедитесь, что вырез расположен в стороне от динамика наушника. Дайте клею затвердеть.

Вставьте трубку в нижнюю половину и зафиксируйте её металлической скобой.

Сейчас хорошее время включить наушники и убедиться, что динамик по‑прежнему работает, чтобы убедиться, что провода не повреждены.

Замещающая трубка теперь должна быть достаточно надёжно на месте, но всё же нанесите немного эпоксидки поверх неё перед тем, как возвращать силиконовую накладку.

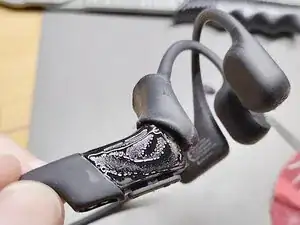

Тонко распределите клей по корпусу перед тем, как натягивать силиконовую накладку обратно.

Эпоксидка плохо держится на силиконе, поэтому могут быть лучшие альтернативы. Но это лучше, чем ничего.

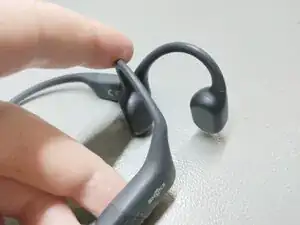

Ремонт завершён.
