Замена аккумулятора Srhythm NC25

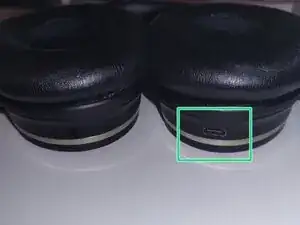

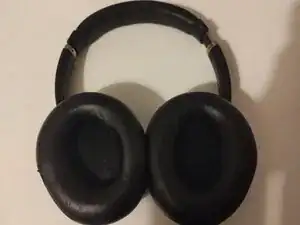

Сначала нужно найти порт зарядки. Именно там расположен аккумулятор. Обе половины корпуса открываются одинаково, но для замены аккумулятора требуется только та, где находится порт зарядки.

Перед началом работы рекомендуется полностью разрядить текущий аккумулятор в целях безопасности.

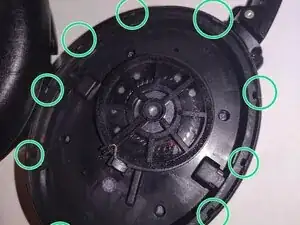

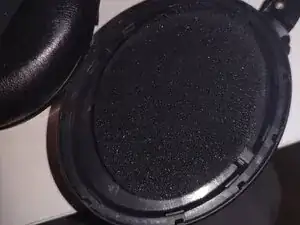

Сначала нужно снять амбушюр. Он прикреплён к корпусу с помощью небольших штифтов. Бережно обращайтесь, чтобы не сломать их. Эти штифты видны, если приподнять накладку вверх. Затем можно использовать тонкий пластиковый инструмент, чтобы вынуть картонный слой из этих штифтов.

Это можно сделать с достаточным усилием, чтобы согнуть картонную основу, не повреждая пластиковые штифты.

После снятия 4 крестовых винтов нижняя часть корпуса освободится.

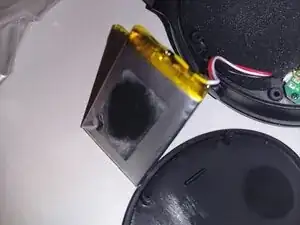

Будьте осторожны при обнажении кабелей, так как аккумулятор приклеен.

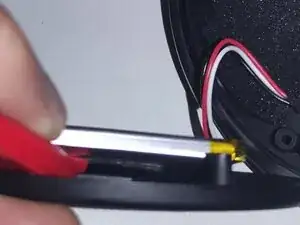

Чтобы вынуть аккумулятор, нужно удалить клей. Это можно сделать, растворив клей химическими средствами, если они у вас есть, либо аккуратно прорезать клей, следя, чтобы не повредить аккумулятор — это может быть опасно. Острыми движениями от краёв к центру удаляйте клей постепенно.

Неудачные действия на этом этапе могут повредить устройство. Тем не менее, при отсутствии подходящих инструментов вы можете рискнуть и продолжить без проверки совместимости.

Разъёмы аккумуляторов различаются между брендами, поэтому, вероятно, придётся отрезать провода и впаять их заново. Поскольку это деструктивная операция, нужно убедиться, что у замены правильная полярность. Ориентироваться только по цвету проводов небезопасно.

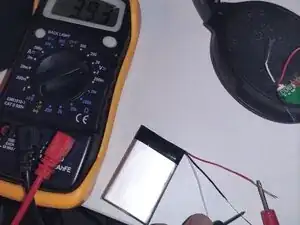

Мы отрежем провода от старого аккумулятора, оставив достаточную длину для удобства при пайке. Затем измерим напряжение старого и нового аккумулятора, используя одинаковые точки отсчёта (в примере чёрный провод — земля), и проверим, совпадает ли полярность.

Напряжение будет отличаться из-за разного заряда. Нас интересует знак: если одно измерение отрицательное, а другое положительное, значит цвета проводов инвертированы и их придётся перепаять наоборот.

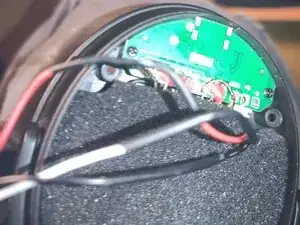

Просто скрутите провода нового аккумулятора с соответствующими проводами на плате. Не пытайтесь откручивать плату — к ней припаяны 2 тонких провода, и это не поможет.

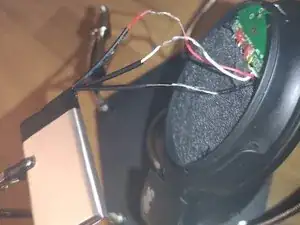

Полезным инструментом здесь может быть держатель с прищепками.

Не забудьте про термоусадочную трубку.Подойдёт и электрическая изолента.

После пайки закройте оголённые контакты и примените нагрев, чтобы термоусадочная трубка села.

Проверьте работу порта зарядки: светодиод должен загораться, а наушники включаться после сборки.

Аккумулятор будет держаться на месте и без клея, но в зависимости от сценария использования (например, при занятиях спортом) можно использовать клей или ленту для более надёжного крепления. В иных случаях не рекомендую — следующая замена будет сложнее.
