Razer Megalodon — Ремонт проводки аудиоконтроллера виртуального объемного звука 7.1
В этом руководстве описано, как разобрать аудиоконтроллер Maelstrom и отремонтировать повреждённое соединение провода.
Шаг 1
Чтобы получить доступ к проводке Maelstrom, сначала нужно снять пластиковую крышку.

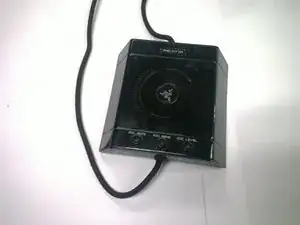

Для этого переверните устройство Maelstrom так, чтобы резиновая накладка на задней стороне оказалась сверху. Резиновую подложку можно просто отклеить, чтобы открыть металлическую заднюю панель.
Затем открутите четыре винта длиной 8,5 мм на задней панели Maelstrom.
Шаг 2
После снятия четырёх винтов верхнюю крышку можно снять.

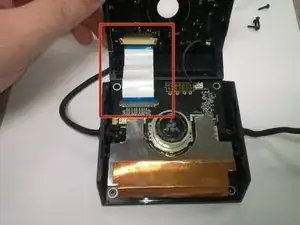

Здесь присутствует ленточный кабель, соединяющий колёсико регулировки громкости с печатной платой. Он не припаян, и может быть повторно подключён, если отсоединится.

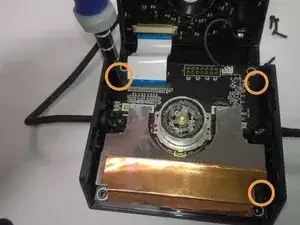

Открутите три винта длиной 2 мм, крепящих печатную плату к задней панели, чтобы отделить её.
Шаг 3

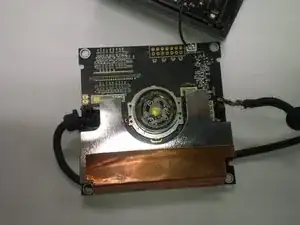

Теперь печатная плата полностью отделена от корпуса, и провода можно осмотреть.

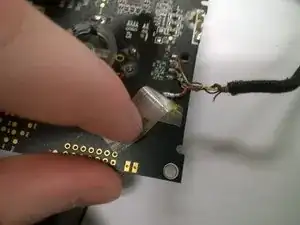

Отогните изоленту с проводов и проверьте их на наличие повреждений.
Заключение
Чтобы собрать устройство обратно, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
