Разборка зарядного футляра AirPods

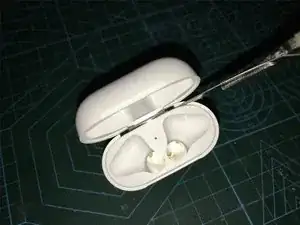

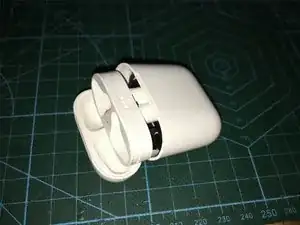

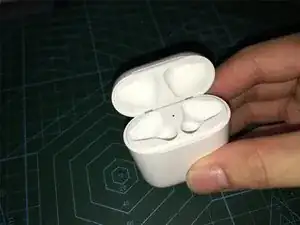

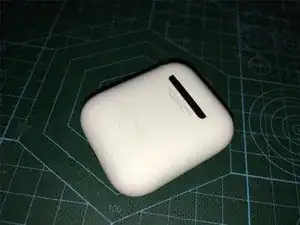

Это зарядный футляр AirPods, который сейчас наполнен водой. Я попытаюсь разобрать его и проверить внутренние компоненты на предмет повреждений от воды.

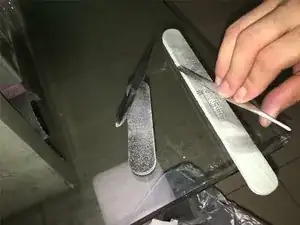

Найдите пару пинцетов и разрежьте их на две половины, чтобы сделать лопатку. Затем обработайте её на шлифовальном станке до требуемого размера — достаточно длинной и толстой для следующего шага разборки. Или купите лопатку в iFixit.

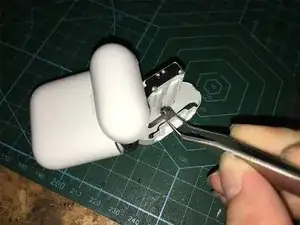

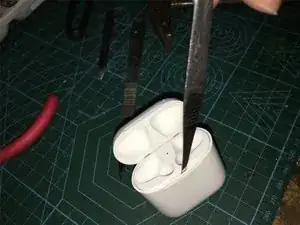

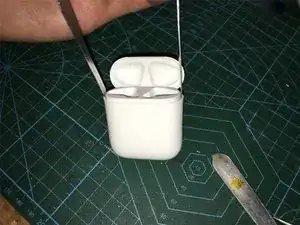

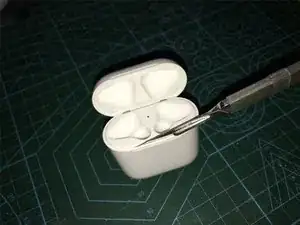

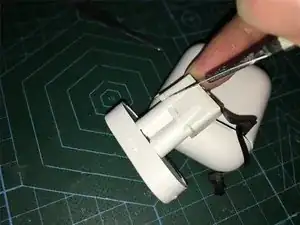

Используя скальпель, вставьте его с внутренней и внешней стороны и проведите влево и вправо, чтобы соединительные части футляра полностью ослабли, затем подденьте и вставьте инструмент в образовавшийся зазор в качестве рычага.

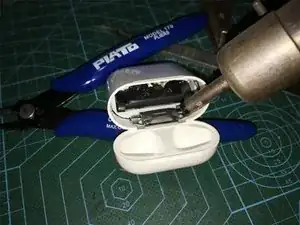

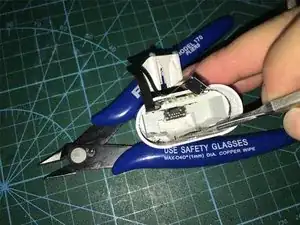

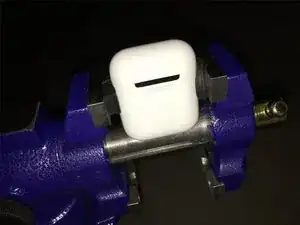

Используйте отполированный металлический рычаг, чтобы дополнительно ослабить соединение, затем зажмите корпус тисками с фиксатором, медленно сжимая, чтобы деформировать замок и наружную оболочку, после чего снова подденьте инструментом. (Не забудьте зафиксировать AirPods по обеим сторонам корпуса перед прижатием, чтобы не оставить вмятин на внешней поверхности.)

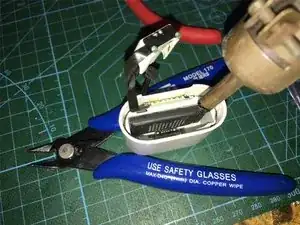

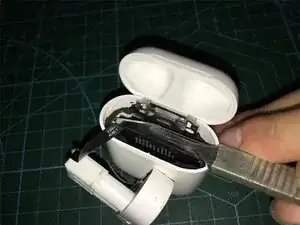

После ослабления используйте металлический рычаг, одновременно тяните обе стороны, следите за кабелем, вынимайте внутреннюю плату основания и в конце прогрейте термовоздушной пушкой, чтобы снять нержавеющее внутреннее фиксирующее железное кольцо.

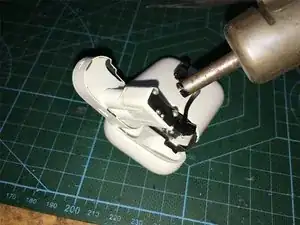

После снятия нержавеющего фиксирующего кольца нагрейте при помощи тепловой пушки индикатор и контактную базу зарядки AirPods.

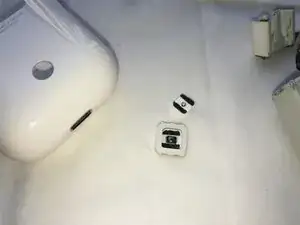

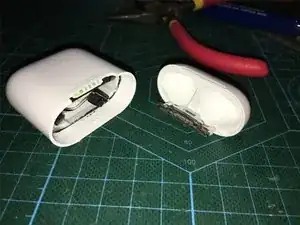

После прогрева базы контакта используйте скальпель, чтобы раскрыть её. Склеенные участки дополнительно ослабнут, и вы сможете окончательно снять их с нижней части.

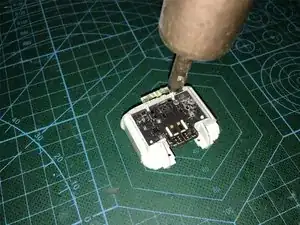

Прогрейте тёплым воздухом металлические соединительные части; температура здесь немного выше, примерно 90–100+ градусов, прогревать около 20 секунд.

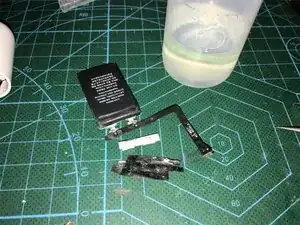

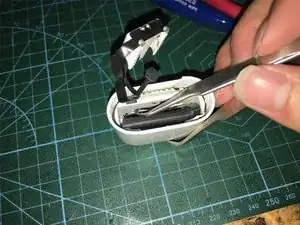

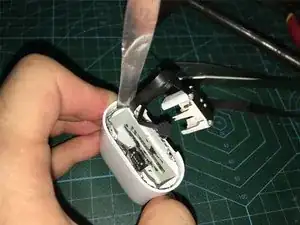

Продолжая прогрев термовоздушной пушкой, подденьте аккумулятор рычагом, ослабьте защёлку на основании фиксирующего кабеля и извлеките аккумулятор.

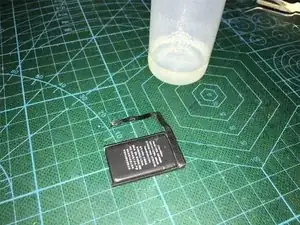

После снятия аккумулятора снимите защитную пластину, очистите внутренней промывочной жидкостью и подзарядите с помощью регулируемого источника постоянного тока.

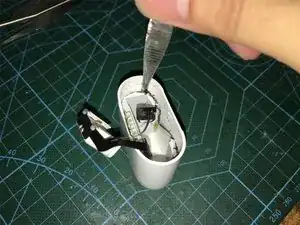

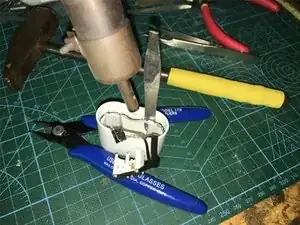

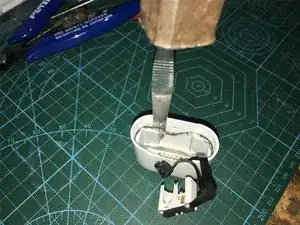

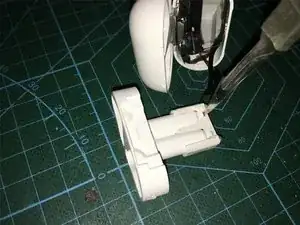

Скальпелем сдвиньте внутреннюю и фиксирующую рамку влево и вправо, чтобы ослабить крепления. Можно применять прогрев и сдвиг при нагреве, затем использовать заранее отполированный металлический рычаг и постукивать по нему молотком, чтобы прижать вниз.

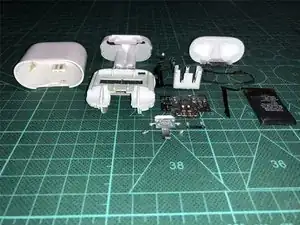

Повторяйте предыдущие действия до полного ослабления, и в конце снимите внутреннюю опору.

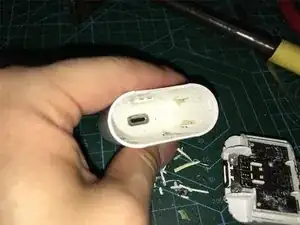

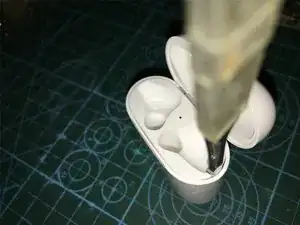

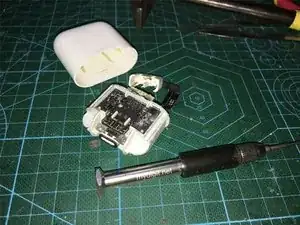

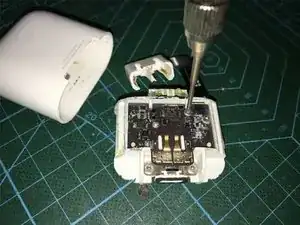

После полного снятия открутите винт отверткой и подключите кабель у основания наушников к кабелю с разъёмом Lightning ниже.

После полного снятия используется отвертка, и кабель подключается от основания наушников к кабелю с разъёмом Lightning ниже.

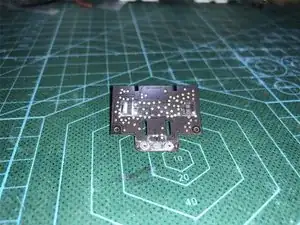

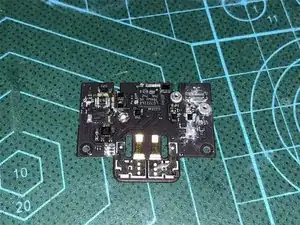

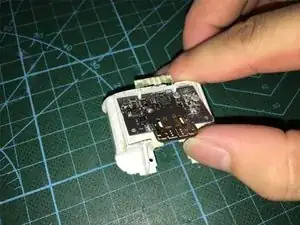

После извлечения платы видно, что некоторые её компоненты сильно корродированы. В конце концов, корпус долгое время находился в воде.

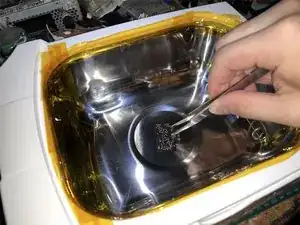

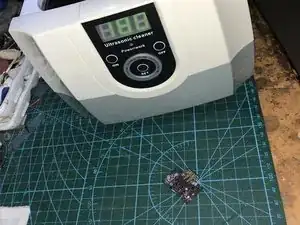

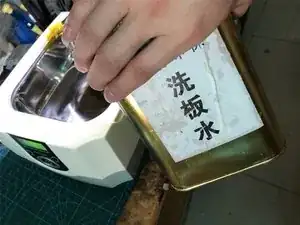

Сначала я использую ультразвуковую мойку с жидкостью для очистки печатных плат, чтобы попытаться спасти плату.

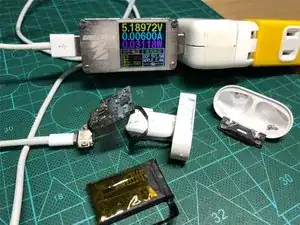

После очистки пока не беспокойтесь о литиевой батарее. Подключите зарядное устройство к плате и проверьте, загорелся ли индикатор зарядки.

Похоже, с этой платой ещё предстоит работа. Индикатор не загорается. Проверьте, что ток составляет 6 мА. PMIC часто является причиной неисправности, так как это один из более уязвимых компонентов платы.

Удалите все повреждённые компоненты, найдите их идентичные заменители и установите их на плату. Проводите эту операцию только если у вас есть опыт микропайки. В противном случае вы можете обратиться к моим рекомендациям в конце разборки.

Я чуть не забыл про кнопку, которую iFixit не разобрали полностью!

В чём же секрет этой кнопки? Чтобы убедиться, я заглядываю внутрь. Внутри она похожа на кнопки «Домой» в iPhone 5 и iPhone SE.

В заключение: эта разборка футляра AirPods рассчитана в первую очередь на обычных пользователей, у которых футляры залиты водой. Вы можете попытаться разобрать их этим методом, насколько это возможно.

После очистки можно использовать фен, чтобы нагреть и высушить плату. Если функциональность восстановится, для сборки корпуса назад можно использовать клей B7000. Надеюсь, это поможет всем!

И в конце я хотел бы спросить команду разборок iFixit: не могли бы вы изменить оценку ремонтопригодности AirPods, сейчас она равна 0? (^_^)
