Разборка XMAX V3 Pro

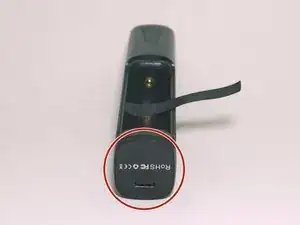

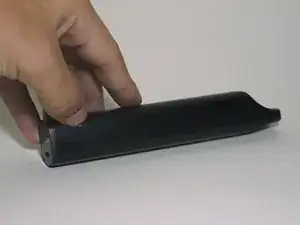

Снимите крышку отсека аккумулятора

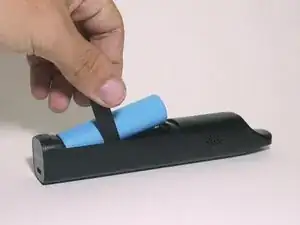

Извлеките аккумулятор из устройства

Примените тепло от фена, чтобы размягчить клей

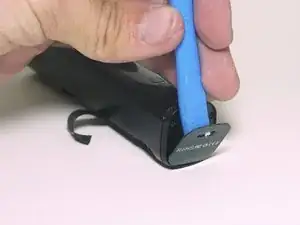

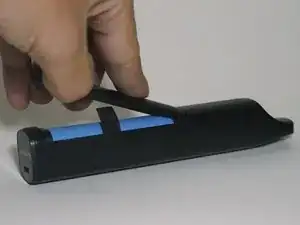

Используйте лопатку для поддевания нижней крышки

Это может привести к физическим повреждениям пластика нижней части и крышки вследствие деформации материала

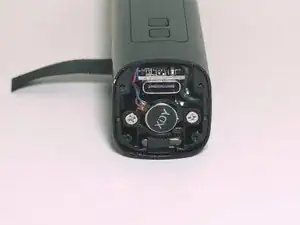

Удалите четыре винта PH000

Снимите пластиковую крышку

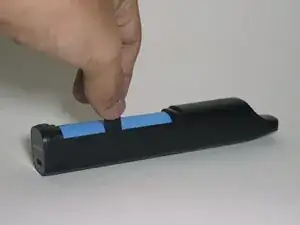

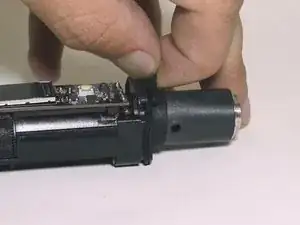

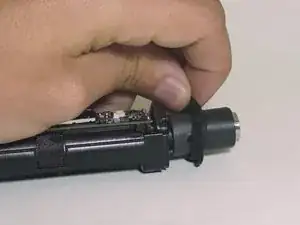

Нажмите большим пальцем в направлении стрелки

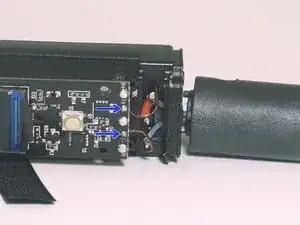

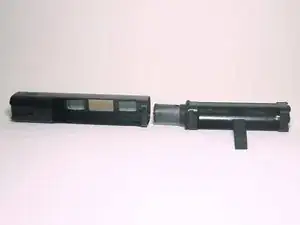

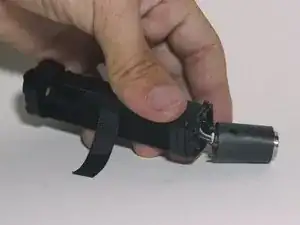

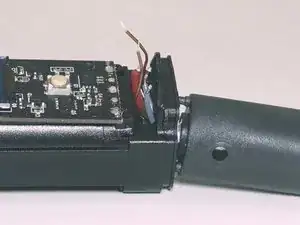

Вся сборка должна выдвинуться из металлического корпуса

Снимите оба винта P00

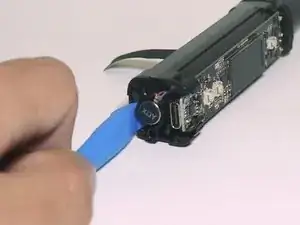

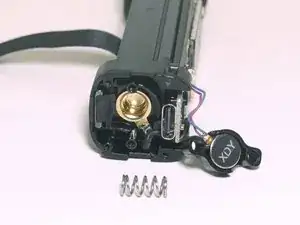

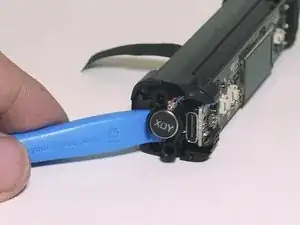

Используйте лопатку, чтобы снять вибромотор и пружину

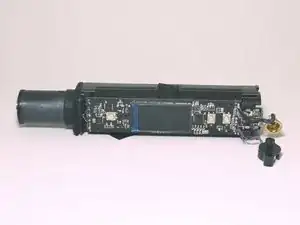

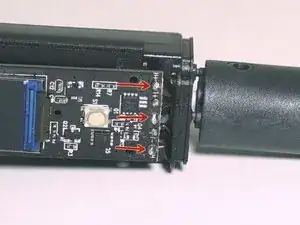

Обзор внутренней сборки на верхней части металлического корпуса, чтобы показать путь воздуха

Резиновая прокладка, которую лучше видно в шаге 11, препятствует попаданию воздуха в нагревательную сборку из области платы и направляет его только через боковые перфорации.

Воздух входит через область в пределах красного квадрата, а затем проходит через отверстие в пределах красного круга

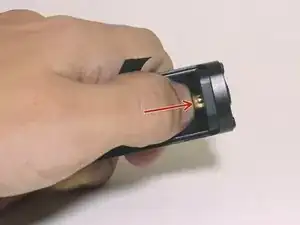

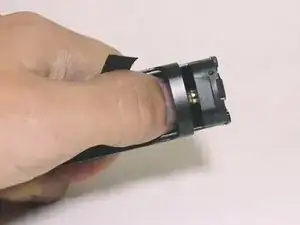

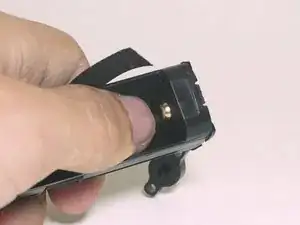

Нажмите большим пальцем на золотой контакт

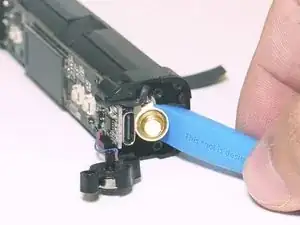

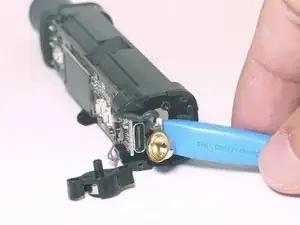

Используйте лопатку, чтобы полностью снять золотой контакт аккумулятора с корпуса

Снимите резиновую прокладку, просто сдвиньте её вниз по нагревательной сборке

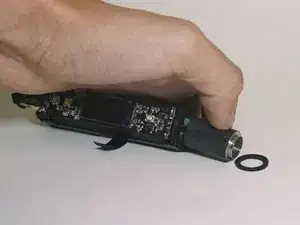

Снимите резиновое уплотнительное кольцо

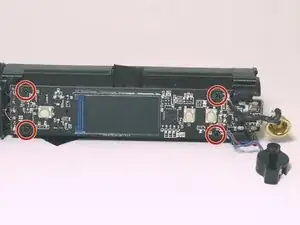

Удалите четыре винта P000

Отпаять положительный вывод аккумулятора и оба провода нагревателя

Отпаять оба провода датчика температуры

Используйте пальцы, чтобы снять нагревательную сборку

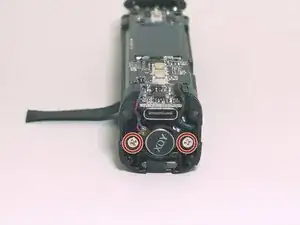

Снимите оба винта P000

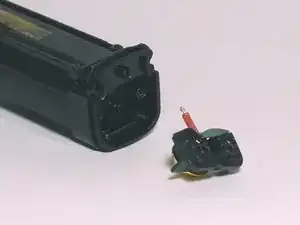

Выньте сборку положительного вывода аккумулятора

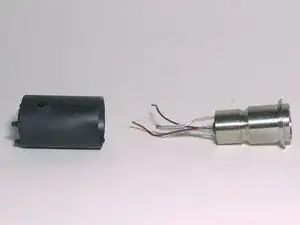

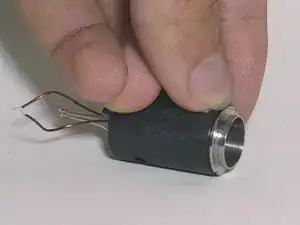

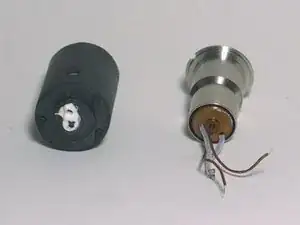

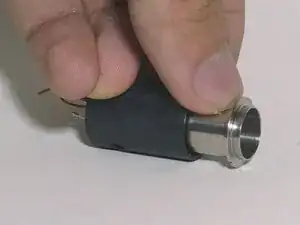

Используйте гвоздь или лопатку, чтобы вынуть нагревательное ядро из внешнего корпуса

На дне корпуса будет эпоксидный клей, фиксирующий провода

Эту эпоксидку нужно вернуть на место перед сборкой устройства. Она предотвращает попадание воздуха из области электроники и платы в дыхательное отверстие.

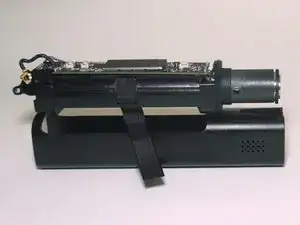

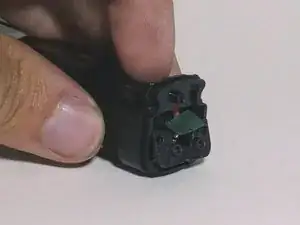

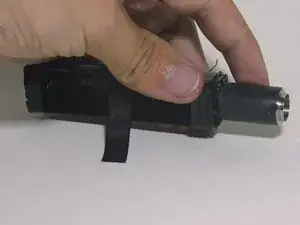

Еще несколько фотографий нагревательной сборки
