Разборка Yocan UNI Pro

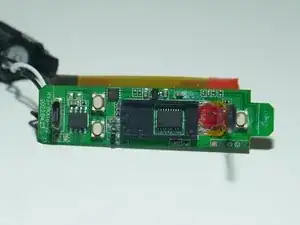

Моё устройство было повреждено водой, поэтому я решил его разобрать! На снимках платы и электроники вы увидите признаки коррозии.
Шаг 1

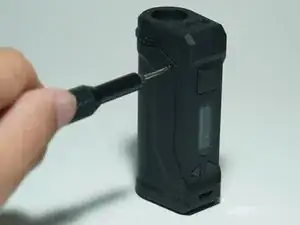

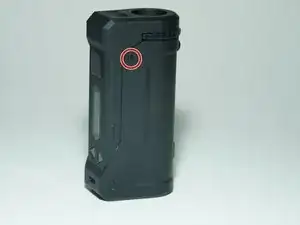

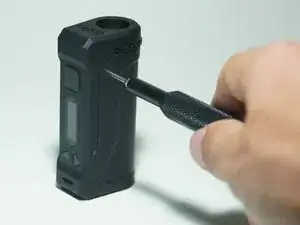

Удалите 2 винта с крестообразным шлицем. По одному с каждой стороны устройства
Шаг 2

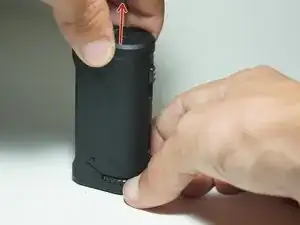

Переверните устройство и потяните крышку вверх
Шаг 3

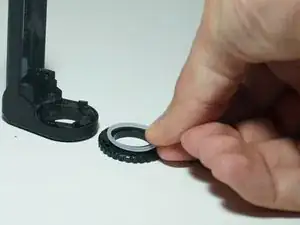

Снимите держатель регулировки апертуры
Шаг 4

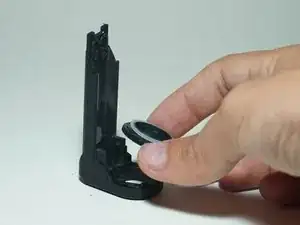

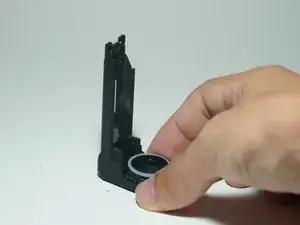

Снимите уплотнительное кольцо
Шаг 5

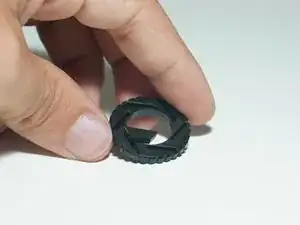

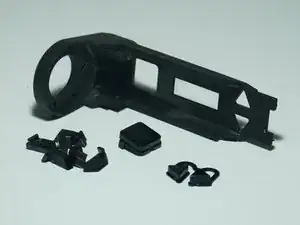

Удалите кнопки и детали апертуры/затвора
Они должны просто выпасть. Если нет — их можно вынуть пальцами
Шаг 6

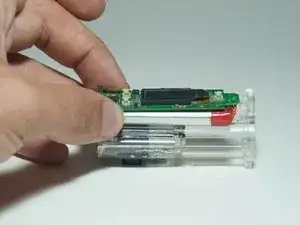

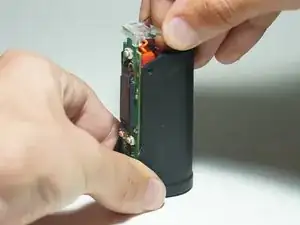

Схватите устройство за нижнюю и верхнюю части и слегка потяните вверх
Следующий шаг полностью его извлечёт
Шаг 7

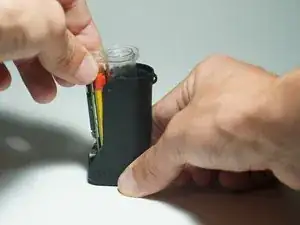

Вытяните прозрачный пластик наружу и влево
Тяните вверх под углом
Шаг 8

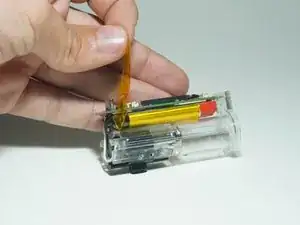

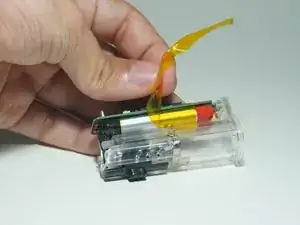

Отклейте каптон-ленту с аккумулятора и прозрачного пластика
Шаг 9

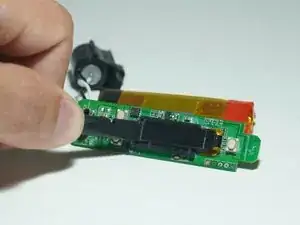

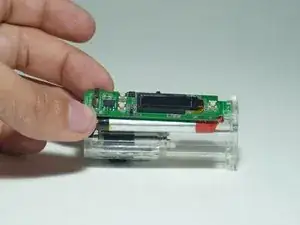

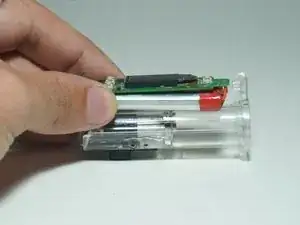

Сдвиньте плату назад, чтобы она не была под пластиковым фланцем
Шаг 10

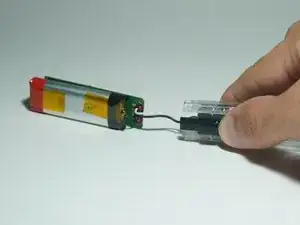

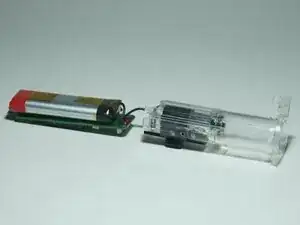

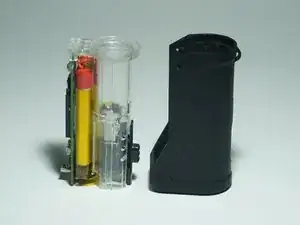

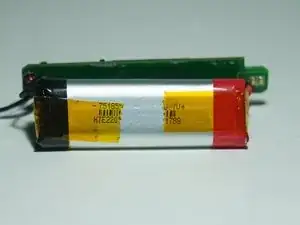

Медленно отделяйте аккумулятор и плату от пластикового корпуса
Под аккумулятором есть клей — будьте осторожны
Шаг 11

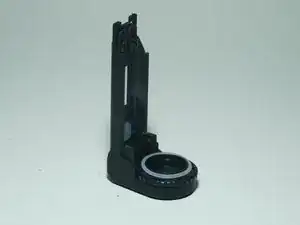

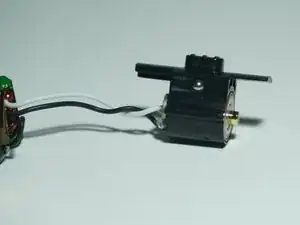

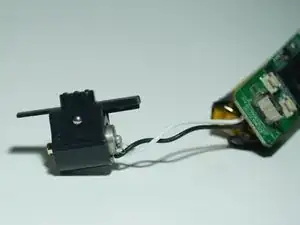

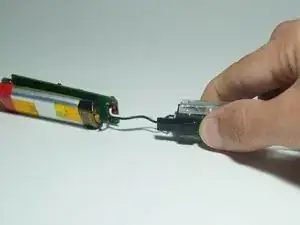

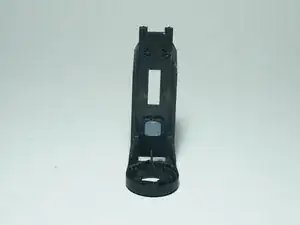

Схватите пластиковый корпус и выдвиньте модуль регулировки высоты большим пальцем
Он должен выскользнуть полностью
Шарикоподшипники в следующем шаге могут сразу выпасть — следите, чтобы они не укатились!
Шаг 12

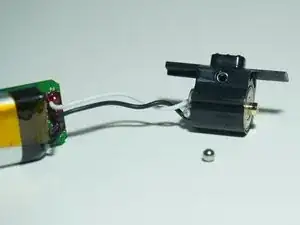

Два шарика обеспечивают работу модуля регулировки высоты и фиксацию в положении.
Один с каждой стороны, они легко выпадают, поэтому будьте осторожны
Шаг 13
Просто красивые фотографии
Шаг 14

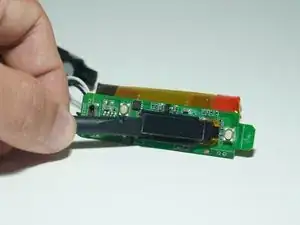

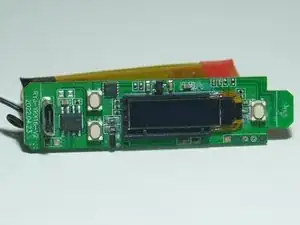

Используйте лопаточку, чтобы аккуратно снять экран
Он приклеен
Экран нельзя полностью снять, если не удалить красный материал для снятия напряжения и не распаять его с платы
Шаг 15

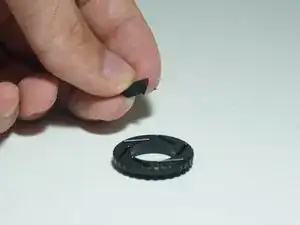

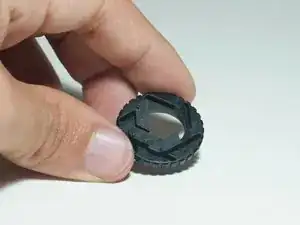

При сборке вставьте прорези на маленьких кусочках затвора в круглый держатель
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
