Sony PS-LX300USB Замена шестерён
Под металлическим диском находятся 2 пластиковые шестерни. Эти шестерни используются для перемещения тонарма, когда проигрыватель включён. Если тонарм не перемещается правильно во время работы, причиной могут быть эти шестерни. В этом руководстве показано, как их заменить
Шаг 1
Поднимите резиновый коврик и отложите его в сторону. Его должно быть легко снять, так как он просто лежит на металлическом диске и ничем не закреплён.
Шаг 2
Поверните диск так, чтобы шкив мотора был виден через одно из двух наружных отверстий в диске.
Если приводной ремень натянут на шкив мотора, снимите его.
При сборке не забудьте надеть новый приводной ремень на шкив мотора.
Шаг 3
Снятие диска может потребовать небольшого усилия. Если шкив снят с ремня и тонарм надёжно отведён в сторону, не бойтесь приложить небольшое усилие при подъёме диска.
Если вы ещё не сняли приводной ремень, шкив мотора и ремень могут быть повреждены.
Шаг 4
Снимите приводной ремень с внутреннего бортика металлического диска и отложите его в сторону.
Иногда приводной ремень может слететь с диска во время разборки. В этом случае просто извлеките его из устройства откуда бы он ни выпал.
Шаг 5
Используйте отвёртку, чтобы выкрутить четыре винта Phillips #2, удерживающие шестерни.
Снимите крупную шестерню.
Шаг 6

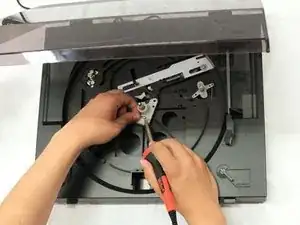

Отпаяйте провод заземления от его основания.
Снимите малую шестерню и её основание.
Шаг 7

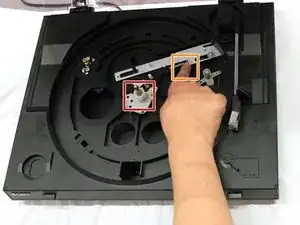

Установите запасную малую шестерню на её место.
Нажмите и удерживайте металлическую шайбу рядом с пружиной.
Шаг 8
Держась за шайбу, поместите крупную шестерню внутрь так, чтобы открытая часть шестерни была повернута от малой шестерни.
Отпустите шайбу и проверните крупную шестерню против часовой стрелки.
Заключение
Для сборки выполните пайку провода обратно, закрутите шестерни на место и выполните шаг первый в обратном порядке.
Перевод руководства с ifixit.com
