Замена платы клавиатуры Razer Huntsman Tournament Edition
Если клавиатура не работает, воспользуйтесь этим руководством, чтобы заменить основную плату. Выполнение инструкции займет более часа.
Razer Huntsman Tournament Edition — это механическая клавиатура без цифрового блока.
Вы должны знать, как снять корпус и переключатели, чтобы выполнить данное руководство.
Шаг 1
Установите отключенную клавиатуру на ровную и чистую поверхность, подходящую для работы.
Шаг 2
Захватите клавишу съемником клавиш.
Можно снимать клавиши пальцами, если нет съемника, но предварительно нужно удалить соседние клавиши, чтобы обеспечить надежный захват.
Шаг 3
Снимите клавишу, потянув её вверх.
Потратьте немного времени, чтобы протереть участок, который ранее был закрыт клавишей, если он загрязнен.
Применяйте умеренное усилие, чтобы не повредить стабилизаторы.
Шаг 4

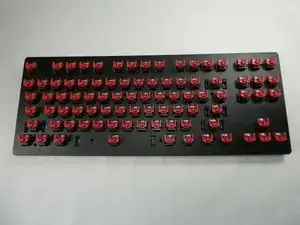

Снимите все клавиши с помощью съемника.
Шаг 5

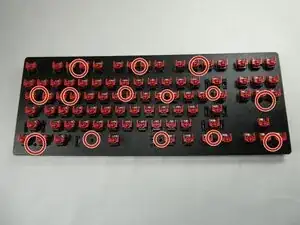

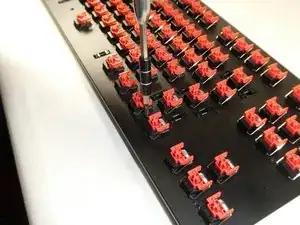

Открутите тринадцать винтов длиной 6,5 мм в передней панели с помощью отвёртки Phillips #0.
Расположение и количество винтов может отличаться в зависимости от экземпляра.

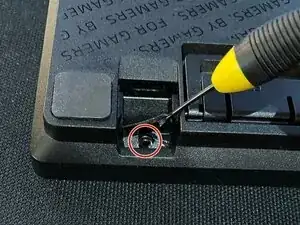

Если все винты удалены, но передняя панель не снимается, возможно, имеется дополнительный винт около разъёма USB под наклейкой. (См. третье фото)
Шаг 6

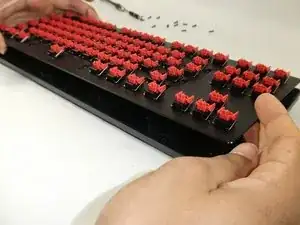

Воспользуйтесь инструментом для вскрытия, чтобы разъединить корпус.
Следите за тем, чтобы не прикладывать чрезмерное усилие на этом этапе, иначе пластик может деформироваться или сломаться.
Шаг 7
Осторожно поднимите переднюю панель.
Передняя панель может быть соединена с платой USB. Не тяните панель с усилием, чтобы не повредить другие компоненты.
Шаг 8

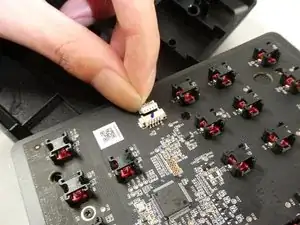

Отсоедините внутренний кабель.
Шаг 9

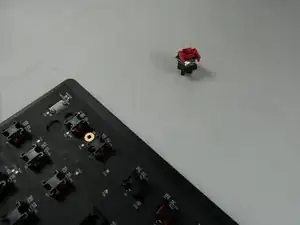

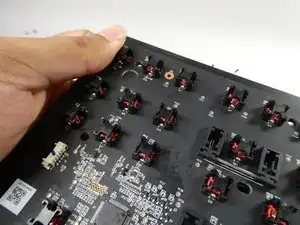

Аккуратно надавите большим пальцем, чтобы снять переключатель с основной платы.
Шаг 10
Снимите все переключатели.
Шаг 11

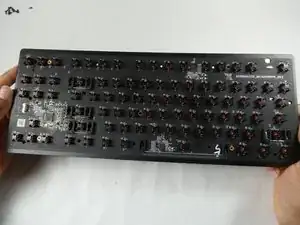

Замените основную плату.
Выполняйте это действие аккуратно
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
