Замена порта Razer Huntsman Tournament Edition
Если порт шатается или не работает, используйте это руководство для его замены. На выполнение этого руководства потребуется около получаса.
Razer Huntsman Tournament Edition — механическая клавиатура без цифрового блока. Её USB-порт легко заменить; он удерживается винтом и кабелем.
Вы должны уметь снимать заднюю панель клавиатуры до начала этого руководства.
Шаг 1
Разместите отключённую клавиатуру на ровной, чистой поверхности, подходящей для работы.
Шаг 2
Схватите колпачок клавиши съёмником для клавиш.
Вы можете снимать колпачки пальцами, если у вас нет съёмника, но соседние колпачки нужно удалить первыми для достаточного захвата.
Шаг 3
Тяните вверх, чтобы снять колпачок клавиши.
Если область под колпачком грязная, уделите время её очистке.
Используйте аккуратную силу, чтобы не повредить стабилизаторы.
Шаг 4
Снимите все колпачки клавиш съёмником для клавиш.
Шаг 5
Открутите тринадцать винтов 6,5 мм крестовой отвёрткой #0, расположенных на передней панели.
Расположение и количество винтов могут отличаться в разных экземплярах.
Если вы открутили все винты, а переднюю панель нельзя снять, возможно, есть дополнительный винт рядом с USB-портом под наклейкой. (См. третье фото)
Шаг 6
Используйте инструмент для вскрытия, чтобы поддеть корпус.
Будьте осторожны и не прикладывайте чрезмерную силу, чтобы пластик не деформировался и не сломался.
Шаг 7
Аккуратно поднимите переднюю панель.
Передняя панель должна быть соединена с платой USB. Не тяните панель резко, это может повредить другие детали.
Шаг 8
Отключите внутренний кабель.
Шаг 9

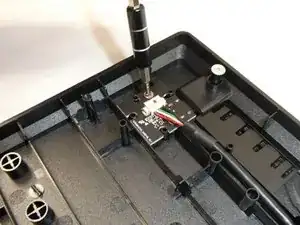

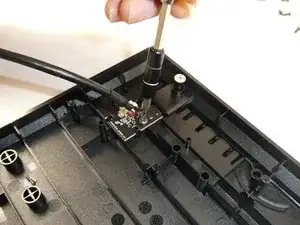

Открутите плату с портом.
Она находится в верхнем левом углу и удерживается двумя винтами 6,5 мм крестовой отвёрткой #0.
Сдвиньте кабель в сторону, чтобы получить доступ ко второму винту.
Шаг 10

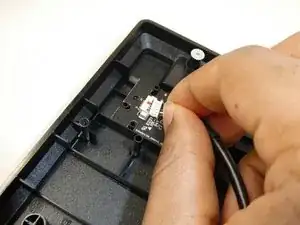

Отсоедините внутренний кабель от платы USB.
Делайте это осторожно.
Шаг 11

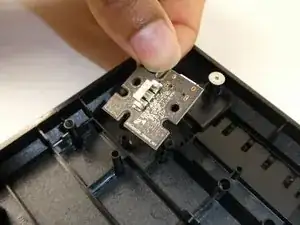

Снимите плату USB.
Заключение
Для сборки устройства выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
