Разборка Logitech K860

Удалите все видимые винты из основания клавиатуры.

Сохраните все винты вместе. При удалении винта обратите внимание, что он соответствует другим удаленным винтам, и храните одинаковые винты вместе. Часто бывают 2 или 3 винта, которые отличаются. Держите их отдельно, задокументируйте, куда они идут.

Под пластиковыми ножками и под наклейкой с серийным номером будут скрытые винты. Это предназначено для необратимой защиты от вскрытия. Это аннулирует вашу гарантию. Этот винт нужно удалить.

В общем, это трудный предмет для ремонта, и вероятность успеха низка, если вы пытаетесь получить доступ к мембране клавиатуры. Там есть хрупкие пластиковые опоры, с ними нужно быть осторожными.

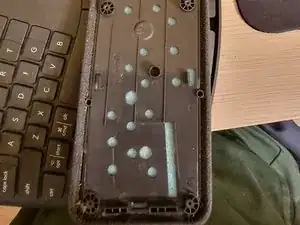

После удаления винтов из основания вы сможете снять подставку для запястья, что откроет другую половину отсека для батарей и даст доступ к дополнительным винтам.

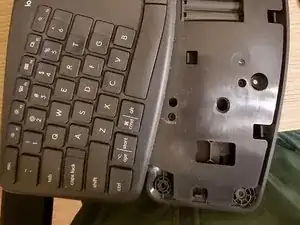

В любом случае вам нужно отщелкнуть подставку для запястья и снова открутить несколько винтов. Здесь около 4-5 винтов.

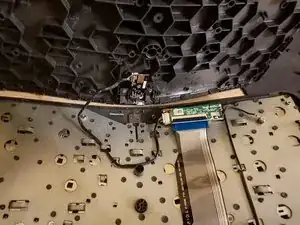

Когда рамка разбирается, будьте внимательны, что они соединены с помощью этого переключателя включения/выключения. Осторожно покачайте один из разъемов, чтобы отключить, и уберите основание в сторону.

Здесь начинается сложное. Вокруг металлической пластины находятся темно-серые пластиковые опоры, которые были расплавлены во время сборки.

По сути, это горячие заклепки, и они дешевле, чем винты. Каждая из них изначально имеет форму цилиндра или столба. Во время сборки на заводе, после установки металлической пластины, их все нажимают с помощью тепла, чтобы слегка расплавить, что приводит к образованию небольших грибовидных головок, которые видны вам здесь.

Чтобы отсоединить пластину, нам нужно сломать каждую из них острым ножом, раскалывая и поднимая часть сплюснутой, грибовидной 'головки'. Хотя это необратимо, это не повлияет на работу клавиатуры. Позже винты, которые уже были удалены, теперь будут нести всю нагрузку удерживания этих компонентов вместе.

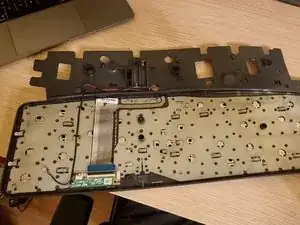

Теперь у вас остался этот красивый вид. Вы можете открутить землю для маленькой платы и саму плату. Вы даже можете открутить 2 винта с каждой стороны клавиатуры.

То, что остается, — это сборка мембраны клавиш, которая, возможно, предназначена для того, чтобы быть невзаимозаменяемой и не подлежащей ремонту.
