Замена печатной платы (ПП) клавиатуры Logitech Harmony Smart

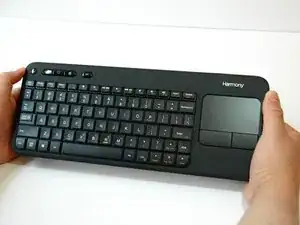

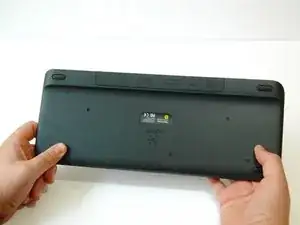

Переверните клавиатуру задней стороной вверх.

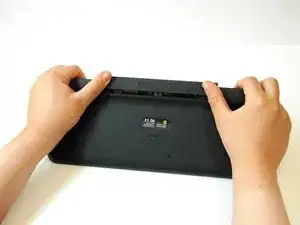

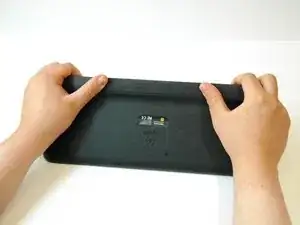

Нажмите и сдвиньте вверх защёлку батарейного отсека, используя оба больших пальца.

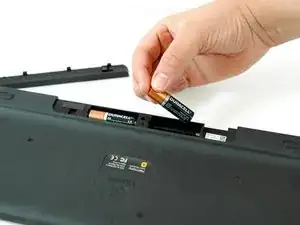

Извлеките две батарейки типа АА и отложите их в сторону.

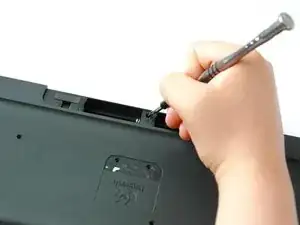

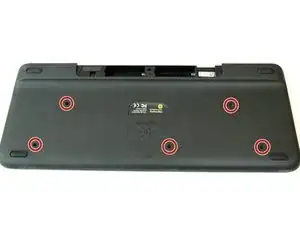

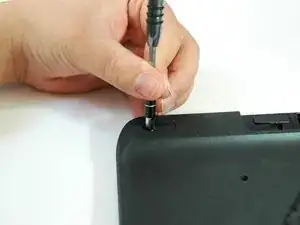

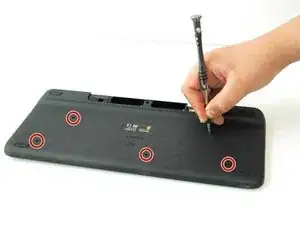

Открутите все пять винтов длиной 4,0 мм с помощью крестовой отвёртки №1.

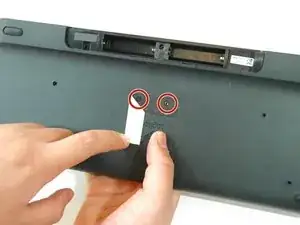

Отклейте центральную наклейку, чтобы обнажить два скрытых винта длиной 4,0 мм.

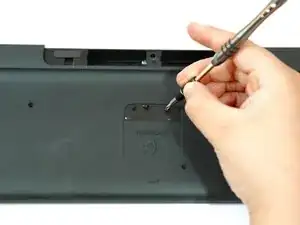

Открутите эти два винта с помощью крестовой отвёртки №1.

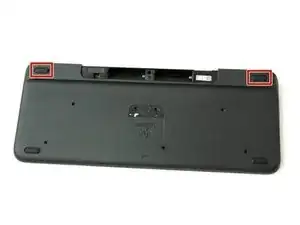

Подденьте с помощью острого конца пластиковой лопатки обе резиновые наклейки в верхнем левом и правом углах, приподнимите их наполовину.

Открутите в общей сложности два винта длиной 4,0 мм под резиновыми наклейками с помощью крестовой отвёртки №1.

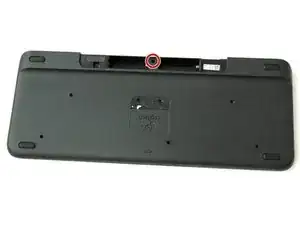

Открутите винт длиной 4,0 мм в верхней центральной части батарейного отсека с помощью крестовой отвёртки №1.

На данном этапе у Вас должно быть отложено в сторону в общей сложности десять винтов длиной 4,0 мм.

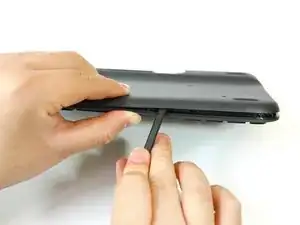

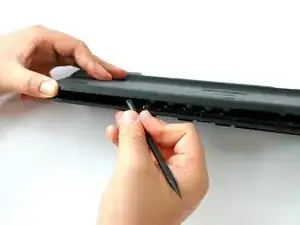

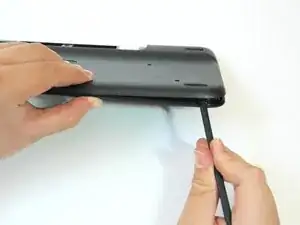

Вставьте плоский конец лопатки между задней и передней панелями.

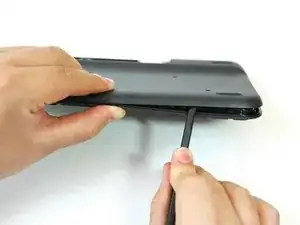

Перемещайте плоский конец лопатки справа налево, чтобы разъединить панели.

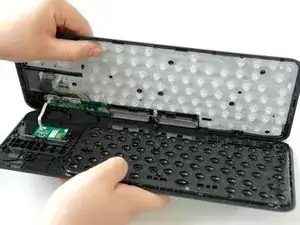

Полностью разъедините заднюю панель от передней, используя обе руки.

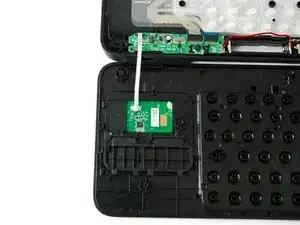

Белый ленточный гибкий кабель останется подключённым к обеим панелям.

Разъединяйте панели медленно и осторожно, иначе белый ленточный гибкий кабель может быть случайно отсоединён.

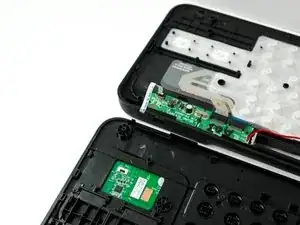

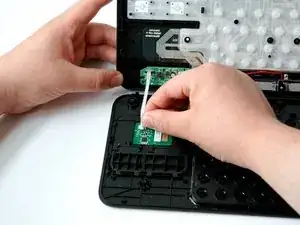

Захватите нижнюю часть ленточного гибкого кабеля (белая полоса) большим и указательным пальцами.

Затем выдвиньте полоску на себя движением, напоминающим черпание.

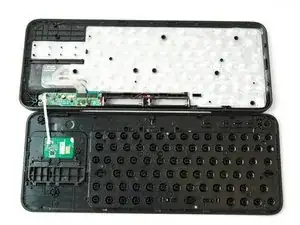

Теперь у Вас должно быть две полностью разъединённые детали панели.

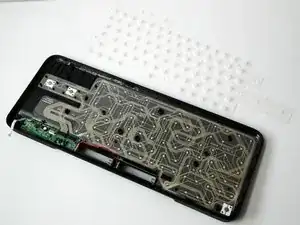

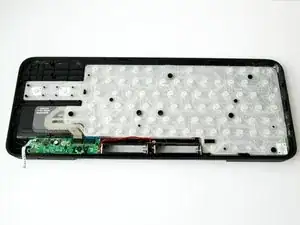

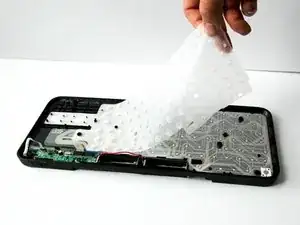

Поднимите и снимите белый резиновый лист, расположенный сверху над гибкой печатной платой клавиатуры.

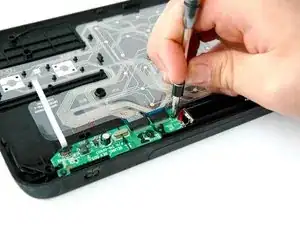

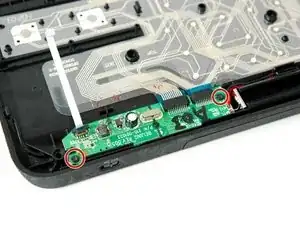

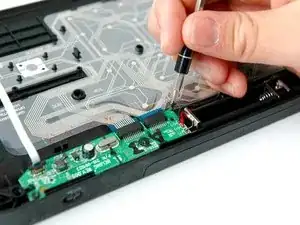

Открутите два винта длиной 4,0 мм по обе стороны зелёной платы с помощью крестовой отвёртки №1.

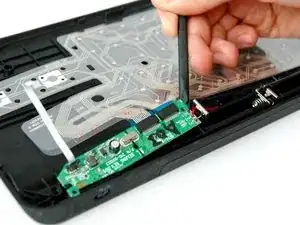

Поднимите зелёную плату, используя плоский конец пластиковой лопатки.

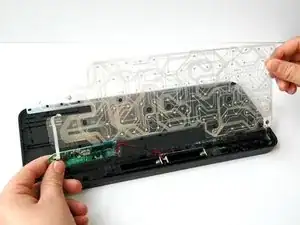

Захватите и поднимите печатную плату клавиатуры вверх и в сторону.

Провода батарейки останутся подключёнными.

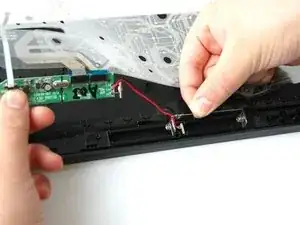

Захватите и вытяните из батарейного отсека планку проводов батарейки большим и указательным пальцами.

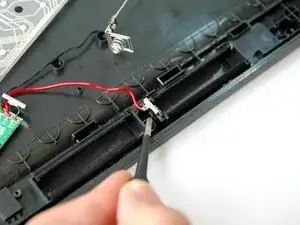

Сожмите пинцет остриём вниз и поднимите фиксатор проводов батарейки.

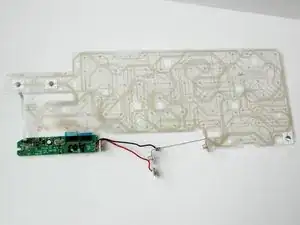

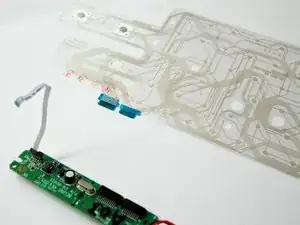

Выньте всю печатную плату клавиатуры из панели.

Печатная плата клавиатуры останется подключённой к зелёной плате.

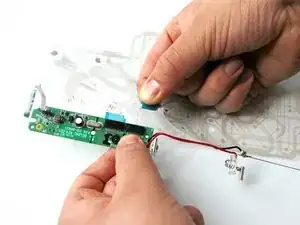

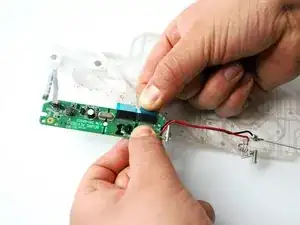

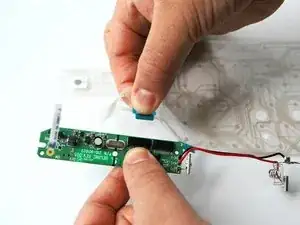

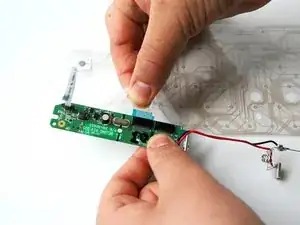

Вставьте указательный палец в паз под правой синей перемычкой.

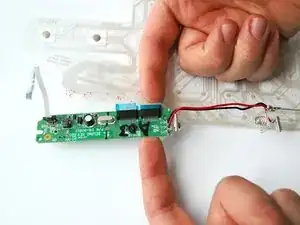

Сожмите и потяните правую синюю перемычку в сторону от зелёной платы.

Сожмите и потяните левую синюю перемычку в сторону от зелёной платы.
