Замена USB-кабеля клавиатуры Logitech K120
Кабели могут быть повреждены. Это руководство поможет при повреждении USB-кабеля клавиатуры Logitech K120.
Шаг 1
Отверните винт Phillips #000. Поворачивайте отвертку против часовой стрелки.
Шаг 2

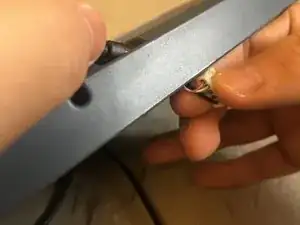

Используйте лопатку, чтобы отделить верхнюю часть клавиатуры от нижней.
Шаг 3
Снимите верхнюю часть клавиатуры и отложите её в сторону.
Шаг 4
Отвинтите выделенные винты крестовой отверткой Phillips #000. Поворачивайте отвертку против часовой стрелки.
Шаг 5

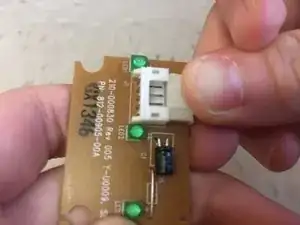

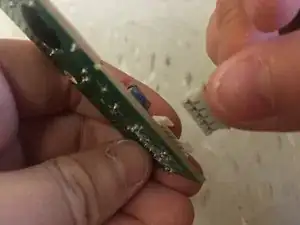

Используйте лопатку и аккуратно выпробуйте разъём из его гнезда. (Выделено на фотографиях)
Шаг 6

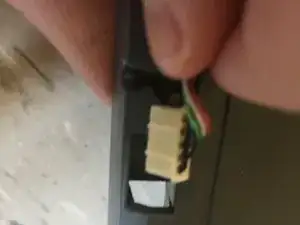

Аккуратно подденьте разъём и выведите его из отверстия, через которое кабель проходит в корпус клавиатуры.
Шаг 7
Осторожно отклейте мембрану так, чтобы она не порвалась.
Шаг 8
Вставьте острый конец лопатки в угол второй мембраны и частично заведите лопатку под мембрану.
Снимите мембрану с первого установочного столбика.
Осторожно отклейте остальную часть мембраны, чтобы она не порвалась.
Шаг 9
Протяните новый кабель через отверстие.
Шаг 10
Подключите кабель к плате.
Заключение
Для повторной сборки устройства следуйте инструкциям по сборке из руководства с предварительными требованиями.
Перевод руководства с ifixit.com
