Замена печатной платы (PCB) тачпада клавиатуры Logitech Harmony Smart Keyboard

В этом руководстве показано, как снять и заменить печатную плату тачпада клавиатуры Logitech Harmony Smart Keyboard.

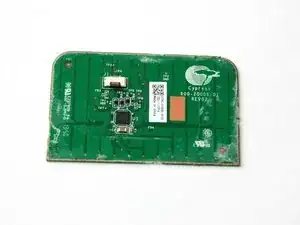

Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты с помощью проводящих дорожек, контактных площадок и других элементов. PCB представляет собой тонкую медную плату.

Шаг 1

Переверните клавиатуру на заднюю сторону.

Шаг 2

Нажмите и сдвиньте защёлку верхнего отсека батареек вверх, используя оба больших пальца.

Шаг 3

Извлеките две батарейки типа AA и отложите их в сторону.

Шаг 4

Отвинтите все пять винтов 4,0 мм с помощью отвертки Phillips #1.

Шаг 5

Снимите центральную наклейку, чтобы открыть два скрытых винта 4,0 мм.

Отвинтите эти два винта отверткой Phillips #1.

Шаг 6

Поднимите обе верхние левые и правые резиновые накладки наполовину, используя острый конец пластикового лопатки.

Отвинтите в сумме два винта 4,0 мм, расположенных под резиновыми накладками, используя отвертку Phillips #1.

Шаг 7

Отвинтите центральный верхний винт 4,0 мм в отсеке для батареек, используя отвертку Phillips #1.

Теперь у вас должно быть отложено в сумме десять винтов 4,0 мм.

Шаг 8

Заведите плоский конец лопатки между задней и передней панелями.

Проведите плоским концом лопатки справа налево, чтобы разъединить панели.

Шаг 9

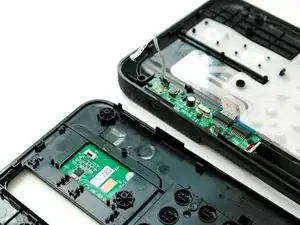

Полностью разъедините заднюю и переднюю панели, используя обе руки.

Белый ленточный гибкий кабель останется подключённым к обеим панелям.

Разъединяйте панели медленно и осторожно, иначе белый ленточный кабель может быть повреждён при съёме.

Шаг 10

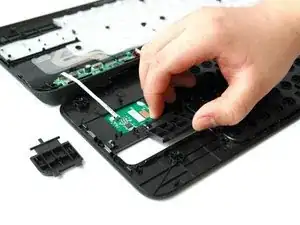

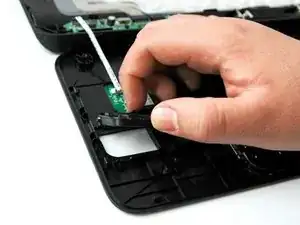

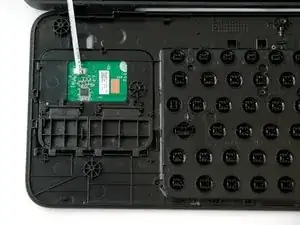

Поднимите и снимите левые и правые кнопки клика трекпада.

Действуйте осторожно при подъёме, поднимайте медленно с небольшим нажимом.

Шаг 11

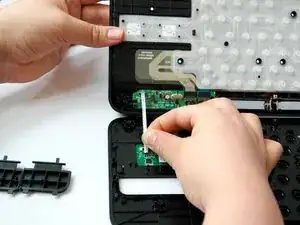

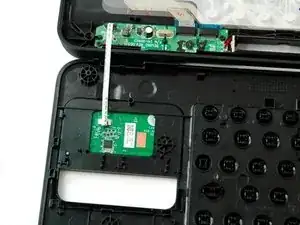

Схватите нижний конец ленточного гибкого кабеля (белая полоса) большим и указательным пальцами.

Затем проведите полоску к себе движением, похожим на зачерпывание.

Теперь у вас должны быть полностью разъединённые две части панели.

Шаг 12

Переверните переднюю панель лицевой стороной вверх и поверните так, чтобы клавиши оказались вверх ногами.

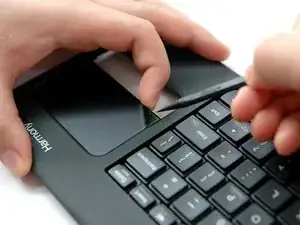

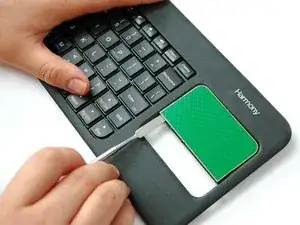

Подденьте верхний правый угол сенсорной наклейки острым концом лопатки и указательным пальцем.

Шаг 13

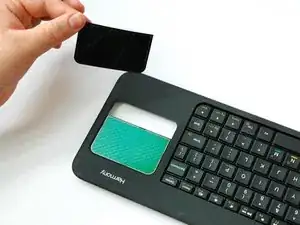

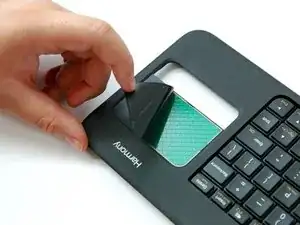

Снимите наклейку, зажав её угол между указательным пальцем и большим пальцем и потянув.

Шаг 14

Поверните переднюю панель так, чтобы клавиши оказались в нормальном положении.

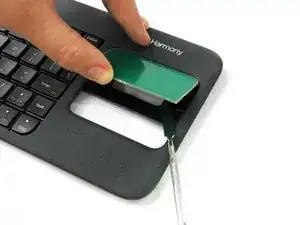

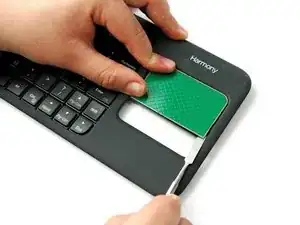

Заведите металлическую лопатку с плоским наконечником под нижний правый угол PCB.

Подденьте и проведите лопаткой вдоль правой стороны, чтобы добраться до верхнего правого угла.

Шаг 15

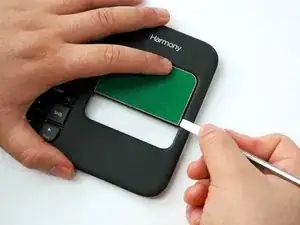

Заведите металлическую лопатку с плоским наконечником под нижний левый угол PCB.

Подденьте и проведите лопаткой вдоль нижней стороны, чтобы добраться до нижнего правого угла.

Шаг 16

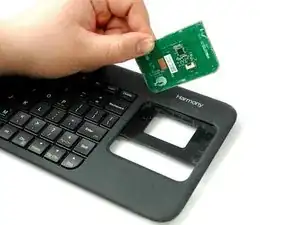

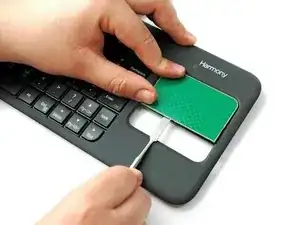

Подвигайте лопаткой и подтолкните её вверх под PCB.

Покачивая, поднимайте PCB большим пальцем по мере подталкивания лопатки вверх, чтобы освободить плату.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
