Замена колеса управления громкостью Logitech G910

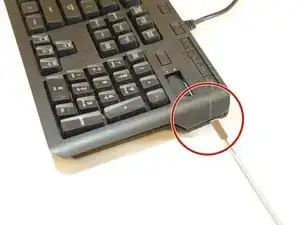

Засуньте металлическую лопатку под два слоя клавиатуры. Добавляя давление рукой, нажмите вниз и поворачивайте, чтобы отщёлкнуть.

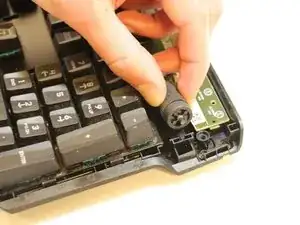

Аккуратно извлеките колесо управления громкостью из устройства, используя пальцы.

Существует две версии Logitech G910 — старшая и новая.

Старая версия имеет 5-мм декодер, припаянный на небольшой печатной плате, которая соединена с основной платой трёхпроводной лентой. Для выполнения оставшихся работ необходимо отпаять провод, соединённый со стороны маленькой платы.

Смотрите это видео для дополнительной информации.

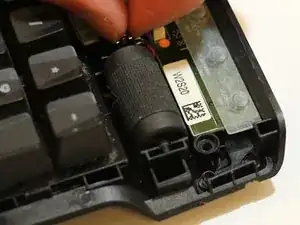

В новой версии 5-мм декодер непосредственно подключён к валу колеса. Рекомендуется сначала с помощью небольшой пластиковой лопатки отщёлкнуть правую сторону вала ролика, затем аккуратно вынуть энкодер и ролик вместе. При необходимости используйте лопатку. Тонкий вал, соединяющийся с энкодером, имеет склонность к перелому.

После замены энкодера — либо припаяйте его обратно к маленькой плате для старой версии, либо припаивайте три провода к трём контактам энкодера. Не имеет значения, будет ли красный провод слева или справа. Однако убедитесь, что шестиугольное отверстие энкодера обращено к ролику.

Для старой версии убедитесь, что энкодер припаян так же, как был при снятии. В худшем случае функция регулировки громкости будет инвертирована.

Для новой версии трёхконтактный разъём JST ZH 1.5 мм имеет три цвета проводов: красный, чёрный и синий. Синий провод — это масса; убедитесь, что он подключён к центральному контакту энкодера. Припаяйте остальные два провода к оставшимся контактам.

Вставьте небольшой шестиугольный вал ролика в энкодер. Для оригинальных деталей пластиковая сторона энкодера обращена к ролику.

Подключите USB-кабель клавиатуры к работающему ПК. Проверьте работу управления громкостью перед установкой ролика в посадочное место. Если регулировка громкости инвертирована, нет необходимости перепаивать контакты энкодера — просто переверните энкодер и вставьте вал ролика с другой стороны.

Если функция управления громкостью работает корректно, аккуратно установите сборку обратно в посадочное место ролика, аналогично процессу разборки. Сначала защёлкните правую сторону, затем левую. Убедитесь, что усилие при посадке прикладывается к основному валу ролика, а не к самому роликам.
