Замена радио-проигрывателя компакт-дисков в Mitsubishi Lancer 2008–2010 годов

Единственный инструмент, необходимый для установки — отвёртка Phillips #2. Кроме того, Вам понадобится новый радио-проигрыватель компакт-дисков, который будет установлен.

Перед началом работ убедитесь, что автомобиль выключен, поскольку нам предстоит работа с электрическими компонентами. Однако отключать аккумулятор не требуется.

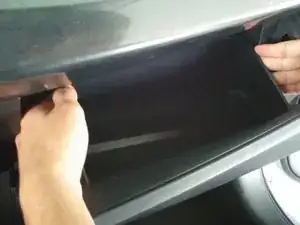

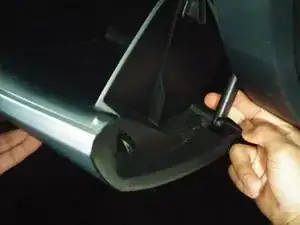

С помощью обеих рук надавите внутрь на боковые стороны перчаточного ящика, пока он не освободится и не сможет выдвинуться вперёд.

Боковые защёлки перчаточного ящика должны быть отпущены.

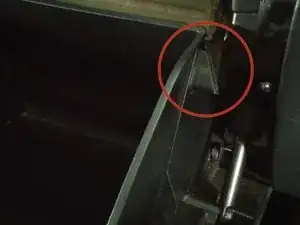

Снимите крепёжную пластиковую тягу, потянув её наружу до выхода из посадочного гнезда.

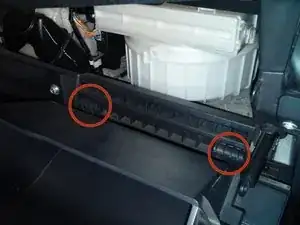

Теперь перчаточный ящик можно полностью снять, отведя его вверх от шарниров.

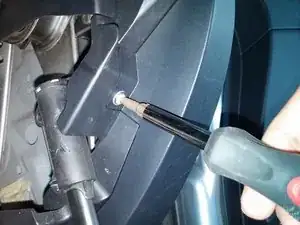

Отвёрткой Phillips #2 выверните один 15-миллиметровый винт, расположенный прямо выше демпферного поршня перчаточного ящика.

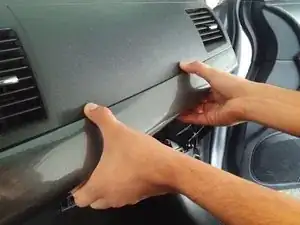

Осторожно снимите пластиковую облицовку, потянув её наружу.

Отвёрткой Phillips #2 выверните один 15-миллиметровый винт с облицовки.

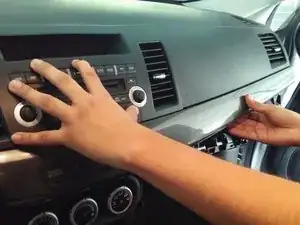

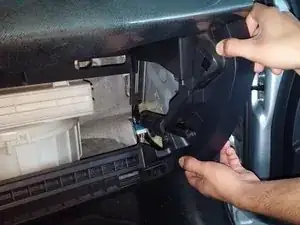

С помощью обеих рук осторожно потяните облицовку наружу по частям.

Панель приборов и декоративная облицовка соединены между собой, поэтому они снимутся единым блоком.

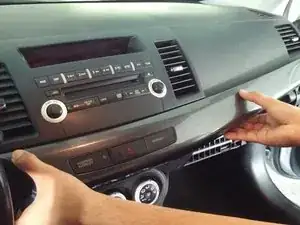

При снятии облицовки начинайте с правой стороны и продвигайтесь к центральной консоли.

Опционально: при желании можно отсоединить показанный разъём (см. инструкции на шаге 12 по снятию фиксатора разъёма). В противном случае просто положите устройство на верхнюю часть рукоятки переключения передач.

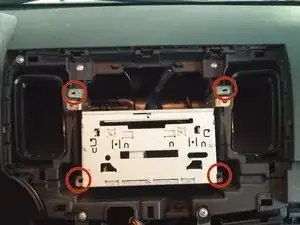

Отвёрткой Phillips #2 выверните четыре 12-миллиметровых винта, крепящих монтажный кронштейн.

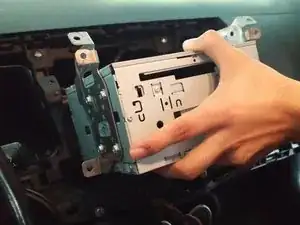

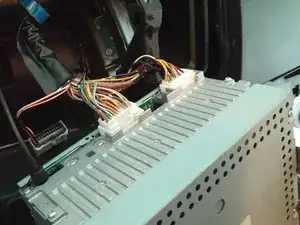

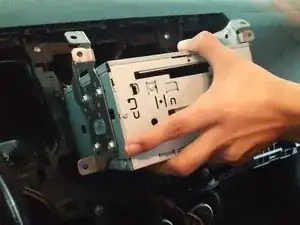

Выдвиньте радио-блок, чтобы получить доступ к разъёмам сзади него.

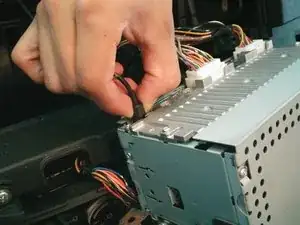

Отсоедините чёрный антенный разъём, просто потянув его наружу.

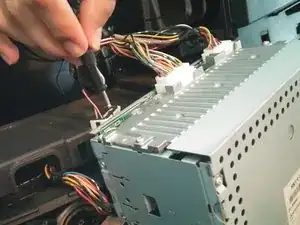

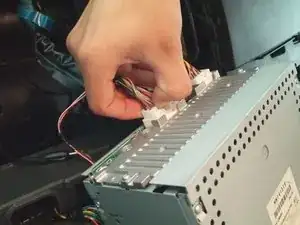

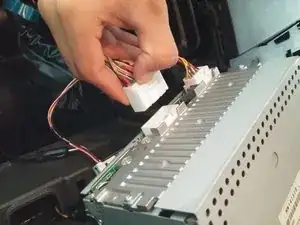

Отсоедините большой и малый жгуты проводов, плотно нажав и удерживая фиксатор.

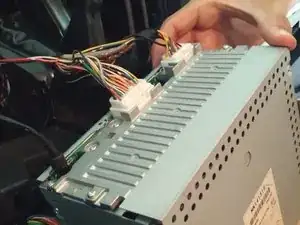

Продолжая удерживать фиксатор, плотно потяните жгуты наружу.

Не тяните жгуты за провода, чтобы не повредить или не оборвать их. Вместо этого тяните за белую пластиковую колодку жгута.

Теперь Вы готовы заменить радио-блок на новый.
