Как заменить замок левой распашной двери на Clubman 2008–2014
Распространённая неисправность у MINI Clubman 2007–2014 — левая задняя распашная дверь не открывается: защёлка просто не отпирается. Иногда она отпирается, но затем не защёлкивается при закрывании двери.
Оказалось, это очень быстрое и простое исправление! Я подготовил эти инструкции с диаграммами (по официальным схемам запчастей MINI, любезно предоставленным realoem.com). Думаю, они полные, но пожалуйста, сообщите, если что-то неясно или отсутствует, чтобы я мог их улучшить.
Изначально я написал это руководство и разместил его на форуме North American Motoring под названием Как заменить замок левой распашной двери на Clubman 2007–2014.
Обзор
Замок распашной двери довольно легко доступен. Нужно оттянуть пластиковую панель, которая лежит поперёк проёма задней двери. Это даст доступ к двум большим болтам Torx, которые крепят замок к кузову, чтобы вы могли его снять. Затем просто выдвиньте его через удобное отверстие в кузове, предусмотренное для этой цели, и отсоедините от проводного разъёма. Сборка проводится в обратном порядке.
Примечание: приобретение запасной детали

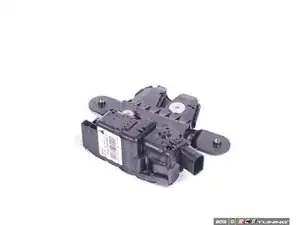

Номер детали MINI — 51247167498. Введите его в поисковик — вы получите множество результатов. Почти все продавцы будут отгружать её напрямую со складов MINI, так что выбирайте лучшее предложение.
(Лично мне нравится ECS Tuning. Хороший сервис и поддержка сообщества Mini. Приобретайте часть у них.)
Не можете открыть заднюю дверь?
Если дверь уже застряла закрытой, её нужно открыть, чтобы починить. Эта тема на North American Motoring может помочь: Как вручную открыть задние распашные двери.
Шаг 1
Отогните складной «плоский» пол багажника назад, чтобы он не мешал.
Уберите всё, что хранится под ним, поскольку позже вам придётся поднять сам нижний панельный пол.

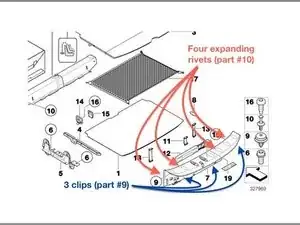

Вам нужно будет снять деталь №9 на этой диаграмме. Она удерживается четырьмя пластиковыми расширяющимися заклёпками внутри багажного отделения и тремя пластиковыми клипсами, которые мы просто вытащим.
Шаг 2
Снимите расширяющиеся заклёпки. Используйте отвёртку с плоским лезвием (или монтажную лопатку), чтобы аккуратно вытянуть центральный штифт. (Это позволит стержню заклёпки сжаться, чтобы вы могли вытащить её.)
Затем подденьте плоской отвёрткой край заклёпки и вытяните её. Потребуется некоторая сила.
Придётся нагнуться, чтобы увидеть заклёпки внутри багажника. Фонарь значительно поможет.
Шаг 3
Снимите нижнюю панель пола (деталь номер 9 на диаграмме)
Возьмите нижний край накладки проёма багажника (деталь номер 7) пальцами и потяните её вперёд, в сторону передней части автомобиля.
(Это от Вас, если Вы стоите снаружи сзади автомобиля.)
Вам нужно будет освободить металлические крепления для крепления груза, которые прикреплены к кузову автомобиля.
Накладка жёсткая, но несколько гибкая; вы её не сломаете и придётся приложить некоторую силу.
Шаг 4
Как только вы освободите крепления, потяните накладку проёма строго вверх.
Тяните сильно. Нет, ещё сильнее. Да, вот так сильно. Продолжайте тянуть. Вы её не сломаете.
Три пластиковые клипсы, удерживающие накладку, должны высвободиться.
Иногда клипсы отрываются от накладки и остаются в автомобиле! Подденьте их отвёрткой или монтажным инструментом и вставьте обратно в посадочные места на накладке проёма.
Самая трудная часть теперь сделана!
Шаг 5

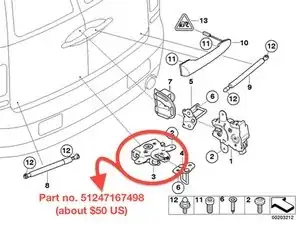

Вот новая диаграмма для вас!
Открутите два болта Torx (деталь номер 2 на этой диаграмме). Они немного тугие, но не должны быть слишком сложными для снятия.

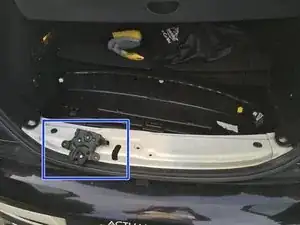

Механизм замка теперь свободен.
Просуньте руку в отверстие прямо за ним и вытащите его!
Шаг 6
Отключите электрический разъём жгута проводов.

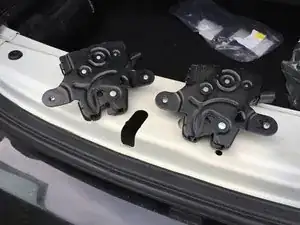

Выбросьте неработающий механизм замка.
Подключите новый замок к жгуту проводов.
Прикрутите механизм замка обратно; имеется некоторая боковая регулировка, но я обнаружил, что установка по центру обычно ставит его в правильное положение относительно двери.
Затяните болты очень плотно.
Не сорвите резьбу. Вы вкручиваете стальные болты в стальные резьбовые отверстия, так что это маловероятно, но это не колесные болты — действуйте аккуратно.
Шаг 7
Убедитесь, что распашная дверь правильно защёлкивается и отпирается при зажатии ручки
Шаг 8
Установите накладку проёма обратно.
Убедитесь, что три белые пластиковые клипсы вставлены в свои посадочные места внутри накладки проёма.
Установите накладку на место, совместите отверстия и нажмите вниз.
Совет: чтобы клипсы защёлкнулись, вероятно придётся сильно ударить по каждой рукой. (Клипсы редко ломаются; если ломаются, стоят примерно $0.70 каждая.)
Установите обратно четыре расширяющиеся заклёпки
Вставьте центральные штифты в расширяющиеся заклёпки.
Вставьте каждую заклёпку на место, затем вставьте центральный штифт и вдавите его.
Шаг 9
Проверьте резиновый уплотнитель
Убедитесь, что резиновый уплотнитель находится НАД накладкой проёма
Верните полы на место
Это чрезвычайно просто, поэтому я не описываю это.
Заключение
Наслаждайтесь прохладным освежающим напитком по вашему выбору, любуясь своей работой и считая, сколько денег вы сэкономили, сделав это самостоятельно!
