Замена головного устройства стереосистемы Dodge Ram 1500 2002–2008

Поднимите центральную консоль и сядьте так, чтобы удобно было видеть стереосистему.

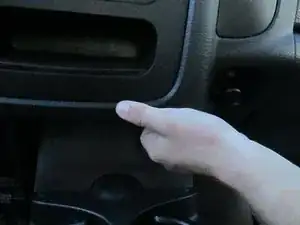

Найдите винт в правом нижнем углу консоли, прямо над крючком для одежды.

При откручивании винта следите, чтобы он не упал внутрь консоли. Прижмите его пальцем к отвертке, чтобы он не соскользнул.

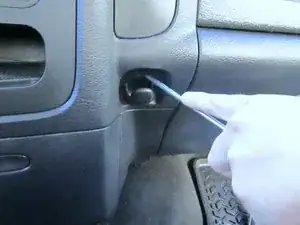

Удалите 12 мм длинный винт с крестообразной шлицем #2 при помощи отвертки #2.

Опустите подстаканник и отсек для мусора, чтобы обеспечить лучший доступ к нижней кромке обшивки консоли.

Будьте осторожны при отщелкивании обшивки консоли. К передней панели подведены тонкие провода управления кондиционером и прикуривателем. Сильное рывковое усилие может повредить соединения.

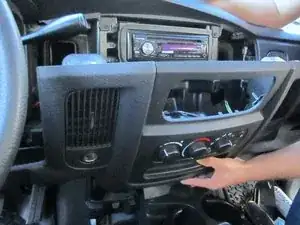

Схватите правый нижний угол обшивки консоли и медленно потяните на себя. Постепенно увеличивайте силу, пока не почувствуете, как защелки с правой стороны отщелкнутся.

Повторите то же самое с нижней левой стороной, чтобы полностью освободить фиксаторы.

Когда защелки выйдут, медленно опустите лицевую панель и положите её, поддерживая проводами, выходящими с задней стороны.

Отметьте расположение проводов и места их подключения. Если во время демонтажа провода сместятся, вы сможете правильно подсоединить их при установке.

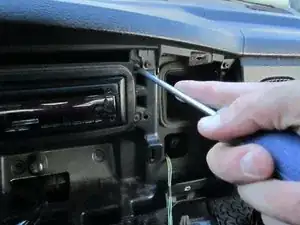

Найдите и удалите четыре крепёжных винта 12 мм длиной с крестообразным шлицем #2, фиксирующие головное устройство, используя отвертку #2.

Теперь можно вытащить головное устройство. Поддерживайте его одной рукой, чтобы уменьшить натяжение кабелей.

Поддерживайте блок одной рукой, чтобы снять напряжение с жгута проводов.

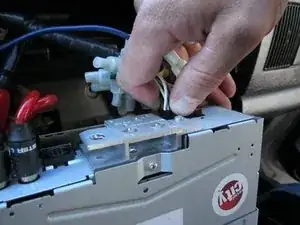

Сожмите многоконтактный разъём и оттяните его от блока, чтобы отсоединить.

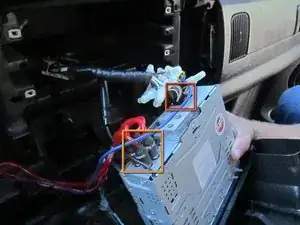

Отметьте положение и ориентацию RCA-кабелей для удобства при повторной установке. Обычно полезно сфотографировать кабели перед отсоединением.

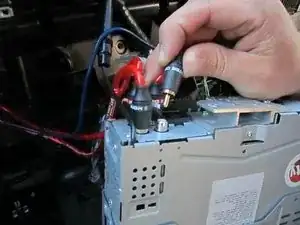

Удалите 4 RCA-кабеля, просто вытащив их из каждого гнезда.
