1997–2003 Ford F-150 Замена электронакладного зеркала бокового вида

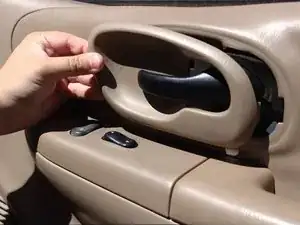

Осмотрите на наличие крепёжных винтов, удерживающих окантовку дверной ручки. Если их нет, это признак того, что окантовка защёлкивается. По краю окантовки должно быть небольшое отверстие.

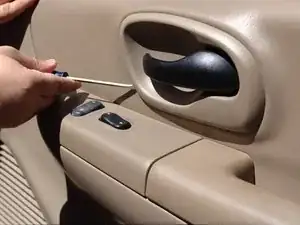

Вставьте наконечник плоской отвёртки в зазор и аккуратно подденьте — окантовка начнёт отщёлкиваться; затем просто сдвиньте её с ручки.

По краю верхней обшивки двери должен быть небольшой зазор. Вставьте наконечник плоской отвёртки в зазор и аккуратно подденьте — сопротивление должно быть минимальным.

При сборке обратно обшивка просто защёлкнется на место.

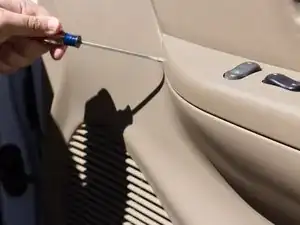

Панель управления стеклоподъёмниками может иметь небольшой зазор, аналогичный окантовке двери; этот зазор предназначен для удобства. Если его нет — подденьте отвёрткой любой край и поднимите панель вверх и наружу.

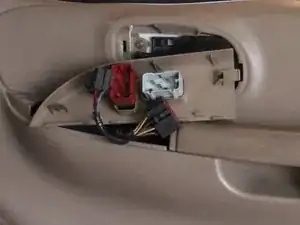

Снимите панель управления стеклоподъёмниками под ручкой — она должна также защёлкиваться, как и окантовка двери. Отключите электрические разъёмы.

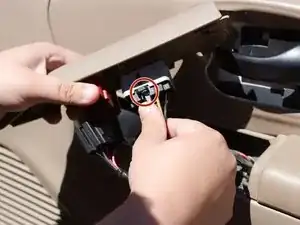

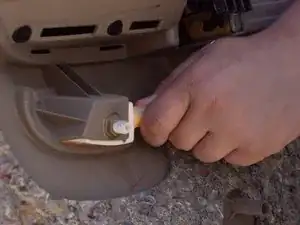

В разъёмах есть маленький фиксатор, который необходимо нажать перед отсоединением; используйте пальцы или небольшую плоскую отвёртку, как показано на фотографиях.

Аналогично окантовке двери и облицовочным панелям подденьте панель плоской отвёрткой и аккуратно снимите её.

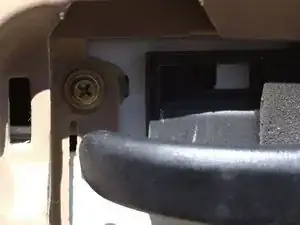

Удалите два винта за окантовкой двери и небольшой участок выше двери. Захватите обшивку двери и потяните вверх — она должна легко сниматься, но не снимайте её полностью, так как перед полным демонтажем остаётся ещё один шаг.

Перед окончательным снятием обшивки обязательно извлеките дверной фонарь. Поверните его на 180 градусов — он выйдет без применения силы.

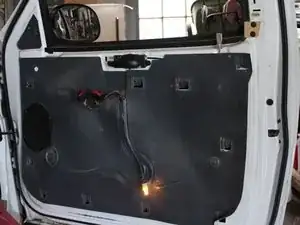

Теперь вы увидите чёрный материал, покрывающий дверь. Это пароизоляционная плёнка, защищающая внутренности двери от воды и влаги. Она должна сниматься легко, но при необходимости используйте отвёртку для рычага.

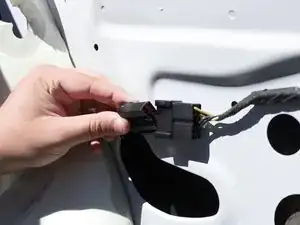

Вы обнаружите ещё один небольшой разъём, аналогичный тем, что были при отключении панели управления стеклоподъёмниками. Он управляет электрическим зеркалом и должен быть отключён перед откручиванием зеркала.

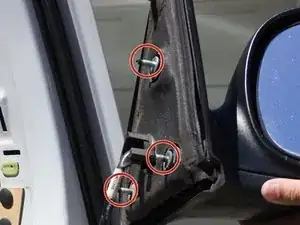

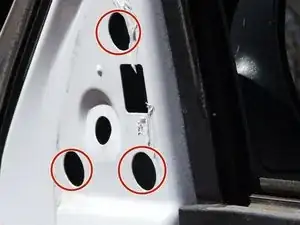

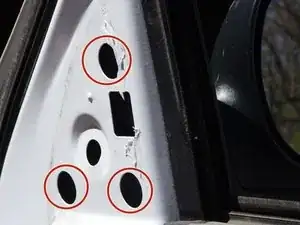

Удалите треугольный участок пароизоляционной плёнки в месте крепления зеркала — вы увидите три крупных отверстия, внутри которых находятся крепёжные винты зеркала.

После удаления винтов зеркало может упасть. Либо попросите помощника подстраховать его, либо опустите стекло, чтобы просунуть руку и удержать зеркало самостоятельно.

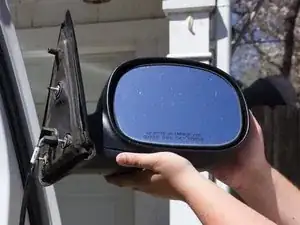

Удалите три крепёжных винта, следя, чтобы зеркало не упало; затем установите новое зеркало, совместив его с отверстиями, и закрепите винтами.
