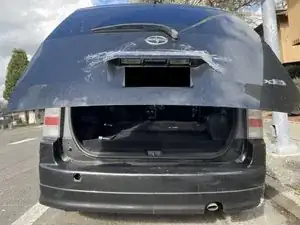

Замена ручки багажника Scion xB 2004–2006

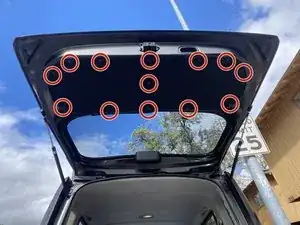

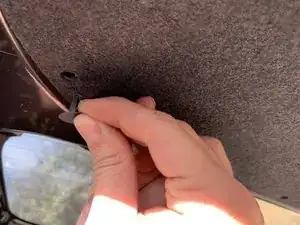

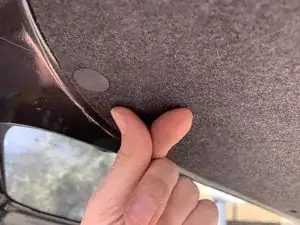

Откройте багажник автомобиля и найдите 13 клипс, удерживающих панель.

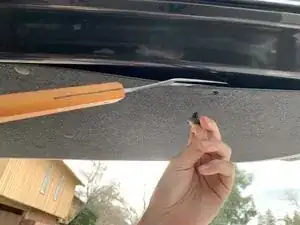

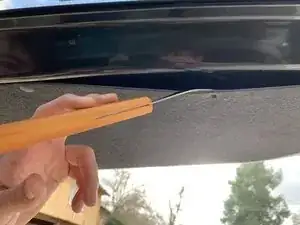

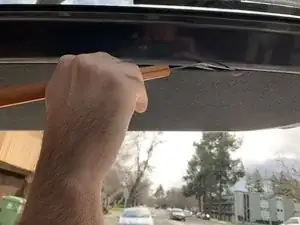

Подденьте инструментом для снятия клипс панель снизу и отожмите клипсы, чтобы вынуть их.

Повторите для всех 13 фиксирующих заглушек.

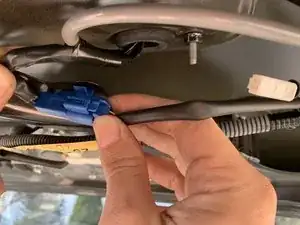

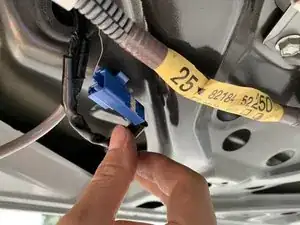

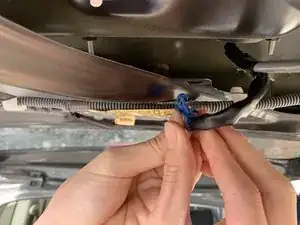

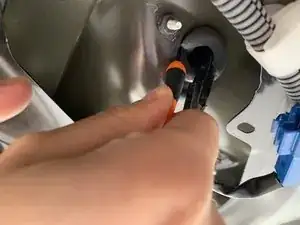

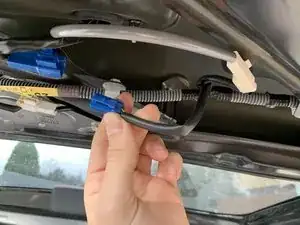

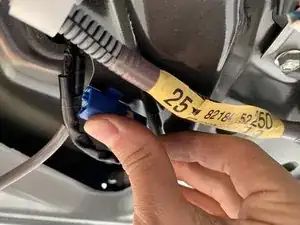

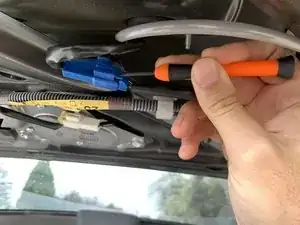

Используйте маленькую плоскую отвертку, чтобы нажать и освободить синий фиксатор.

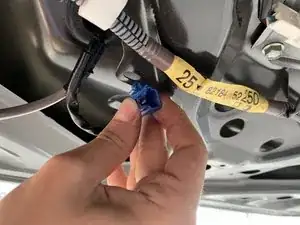

Схватите разъём и потяните кабель прямо из его гнезда.

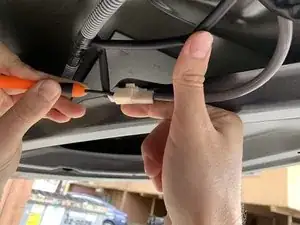

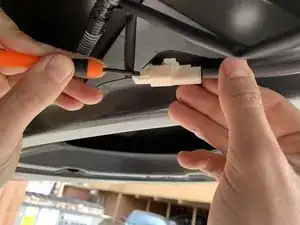

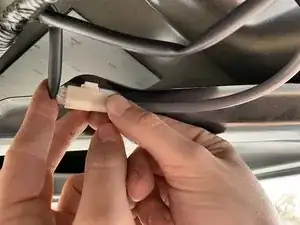

Используйте маленькую плоскую отвертку, чтобы нажать и освободить белый фиксатор.

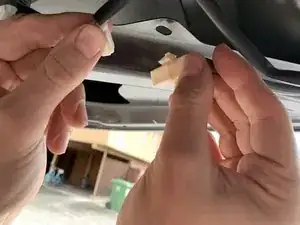

Схватите разъём и потяните кабель прямо из его гнезда.

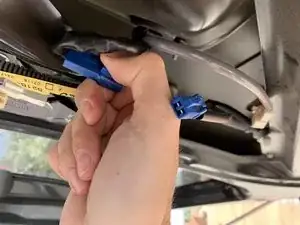

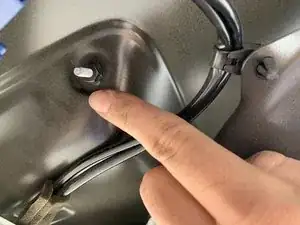

Возьмитесь за синий трос и поверните на 90 градусов против часовой стрелки.

Потяните наружу, чтобы отсоединить от крепления.

Возьмитесь за белый трос и поверните на 90 градусов против часовой стрелки.

Потяните наружу, чтобы отсоединить от крепления.

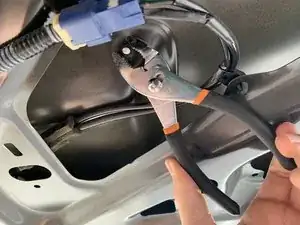

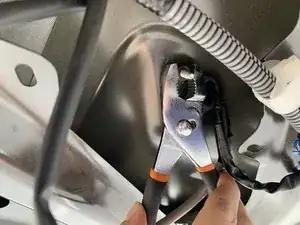

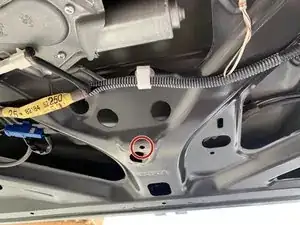

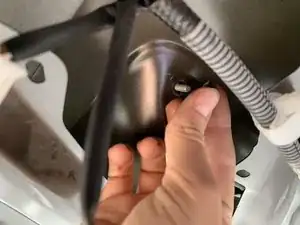

Захватите гайку плоскогубцами.

Поворачивайте плоскогубцы против часовой стрелки, пока гайка не будет снята.

Повторите предыдущий шаг для другой гайки.

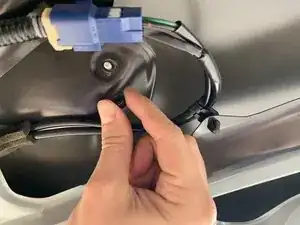

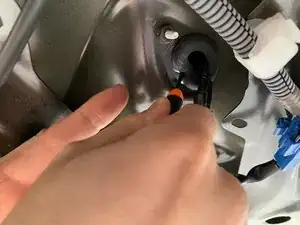

Протолкните резиновый уплотнитель через отверстие на другую сторону с помощью пластикового инструмента.

Если используете металлический инструмент, будьте осторожны, чтобы не поцарапать металл.

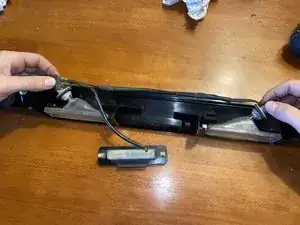

Держа сборку ручки, аккуратно вытяните тросы, прикреплённые к ручке.

Снимите сборку ручки.

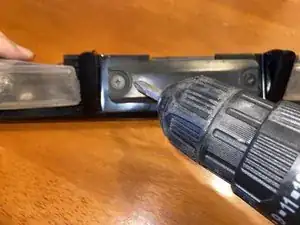

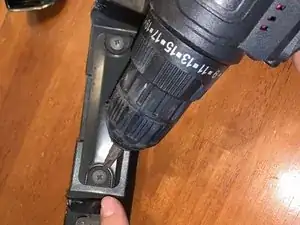

Удалите два винта с крестообразной головкой с помощью шуруповёрта или отвертки.

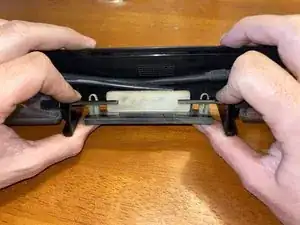

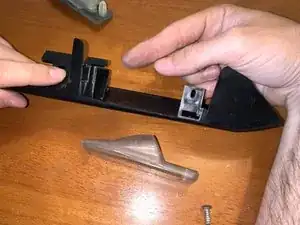

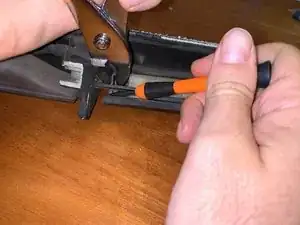

Сожмите плоскогубцами две стороны пластикового зажима вместе.

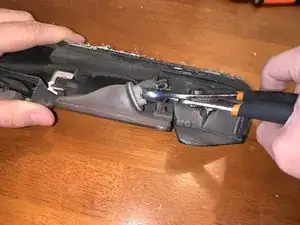

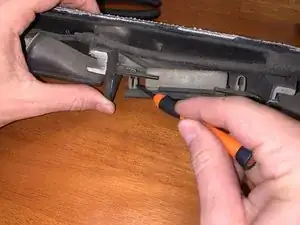

Используйте монтажную лопатку, чтобы отжать защёлку из её гнезда.

Повторите два предыдущих пункта с правой стороны, чтобы отсоединить кнопку.

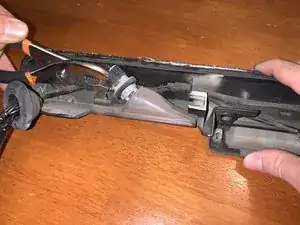

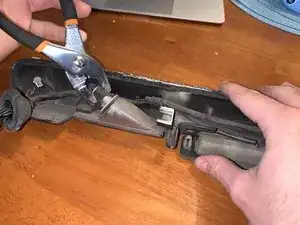

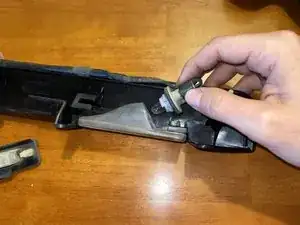

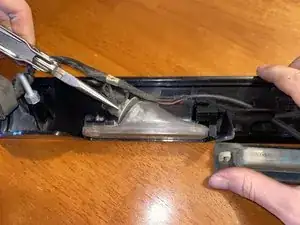

Аккуратно зажмите плоскогубцами резиновую посадочную часть лампочки справа от кнопки.

Поворачивайте плоскогубцы против часовой стрелки.

Пошевелите цоколь лампы, чтобы вынуть его из посадочного места.

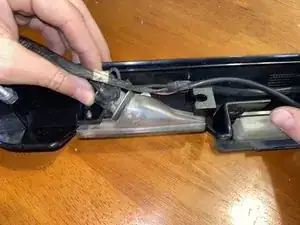

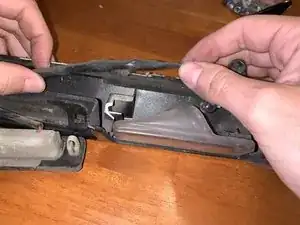

Освободите правую проводку лампы из канала, в котором она размещена.

Для этого может потребоваться усилие.

Аккуратно зажмите плоскогубцами резиновую посадочную часть лампочки слева от кнопки.

Поворачивайте плоскогубцы против часовой стрелки.

Пошевелите цоколь лампы, чтобы вынуть его из посадочного места.

Освободите левую проводку лампы из канала, в котором она размещена.

Для этого может потребоваться усилие.

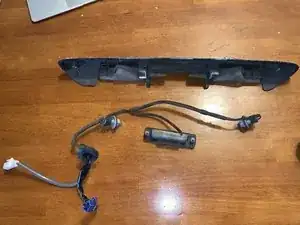

Снимите кнопку, лампочки и проводку со старой ручки багажника.

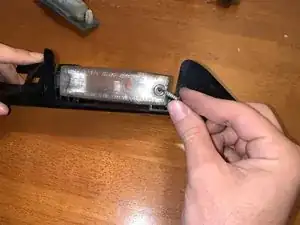

Используйте отвертку с крестообразным шлицем, чтобы вынуть винт на крышке лампы.

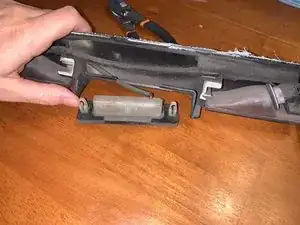

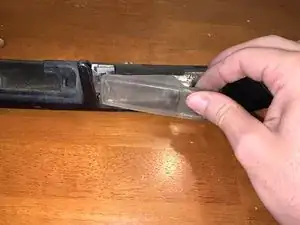

Снимите крышку лампы.

Повторите предыдущий шаг, а затем этот шаг с другой крышкой.

Все крепления сняты со старой ручки лючка, готовые к установке на новую ручку лючка.

Остальная часть руководства демонстрирует процедуру обратной сборки.

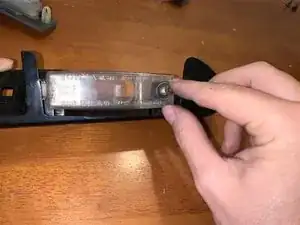

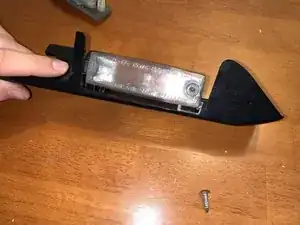

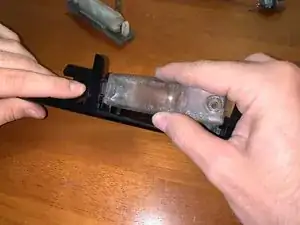

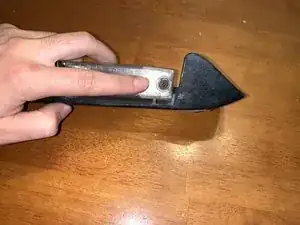

Вставьте крышку лампочки на правую сторону новой ручки люка.

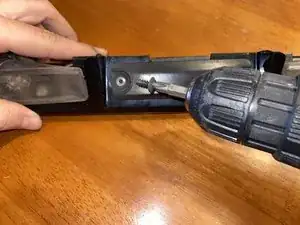

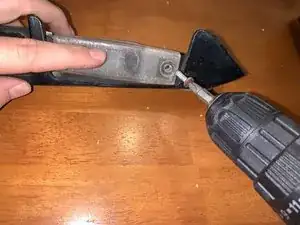

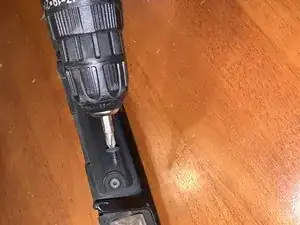

Вверните винт с крестообразным шлицом при помощи шуруповёрта.

Повторите предыдущий шаг, а затем этот шаг для левой крышки.

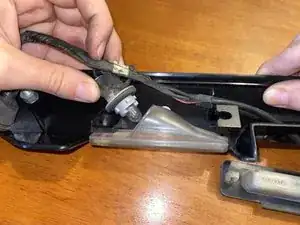

Выровняйте кнопку, лампочку и разъём проводки.

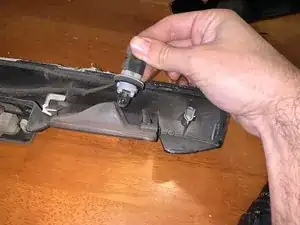

Вставьте левую патрон лампочки слева от кнопки.

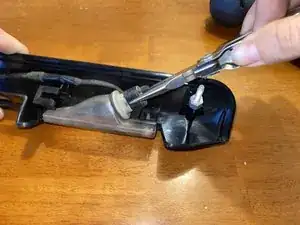

Используйте плоскогубцы, чтобы аккуратно повернуть патрон лампочки по часовой стрелке до фиксации.

Убедитесь, что лампочка установлена в гнездо.

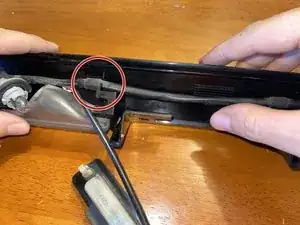

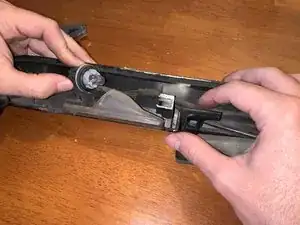

Уложите проводку в канал новой ручки лючка.

Убедитесь, что проводка зафиксирована на месте.

Вставьте правую лампочку в её гнездо.

Используйте плоскогубцы, чтобы вкрутить лампочку по часовой стрелке, закрепив её в новой ручке лючка.

Уложите проводку правой лампочки в канал.

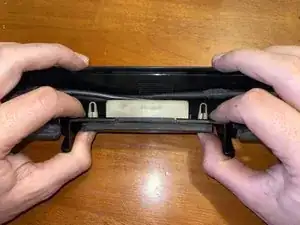

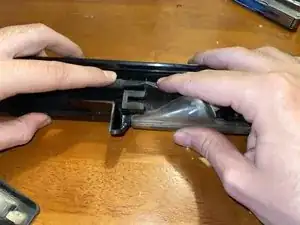

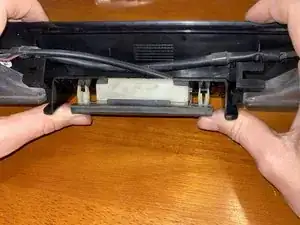

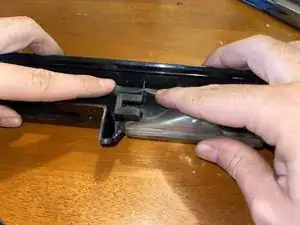

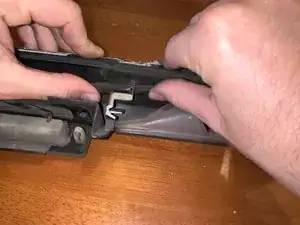

Выровняйте оба язычка на задней стороне кнопки с квадратными отверстиями на ручке.

Нажмите, пока пластиковые U-образные защёлки полностью не пройдут.

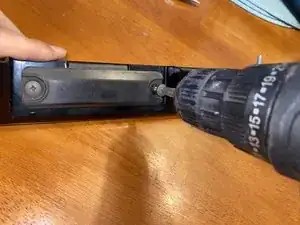

Заново закрепите два винта с крестообразным шлицем, чтобы зафиксировать ручку.

Сборка ручки готова к установке на автомобиль.

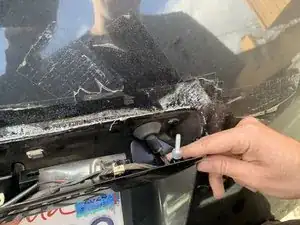

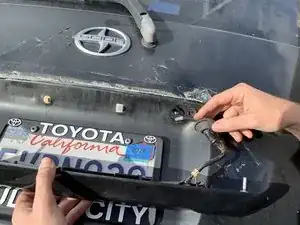

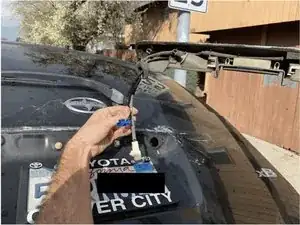

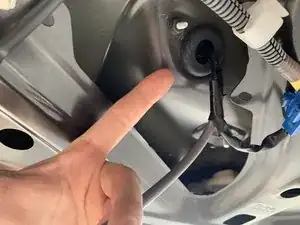

Протяните проводку через большое отверстие над правым верхним углом номерного знака.

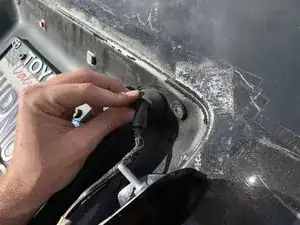

Уплотните проводку, сжав её и проталкивая переднюю половину резинового уплотнителя через отверстие.

Поместите свисающую проводку под болт.

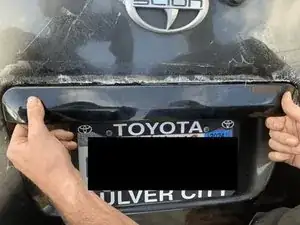

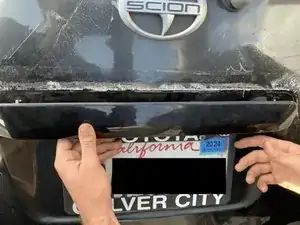

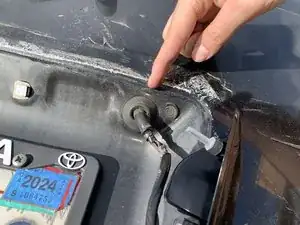

Выровняйте болты на ручке с соответствующими отверстиями на люке.

Нажмите ручку люка, пока болты полностью не пройдут.

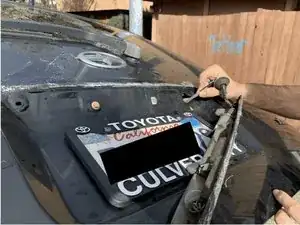

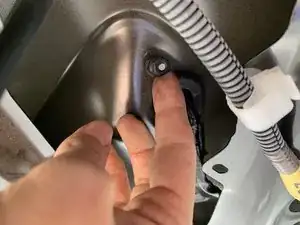

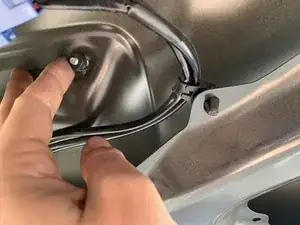

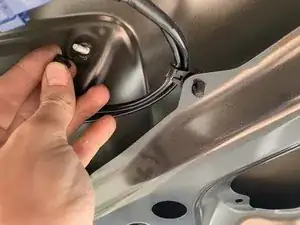

Плотно заверните гайку вокруг болта, выходящего из ручки люка.

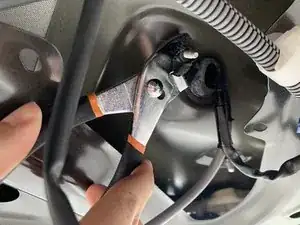

При необходимости затяните гайку плоскогубцами.

Плотно заверните гайку вокруг болта, выходящего из ручки люка.

При необходимости затяните гайку плоскогубцами.

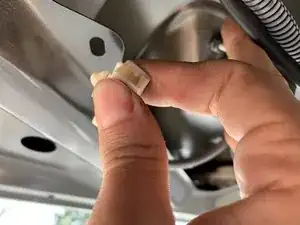

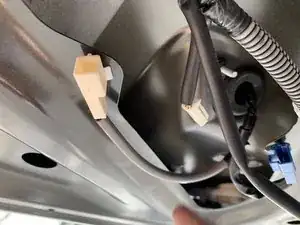

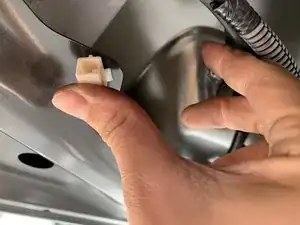

Выровняйте белую колпачковую клемму с соответствующим отверстием в люке.

Нажмите и поверните против часовой стрелки до фиксации.

Выровняйте синюю колпачковую клемму с соответствующим отверстием в люке.

Нажмите и поверните против часовой стрелки до фиксации в правильном положении.

Подсоедините белый кабель до щелчка «CLICK».

Подсоедините синий кабель до щелчка «CLICK».

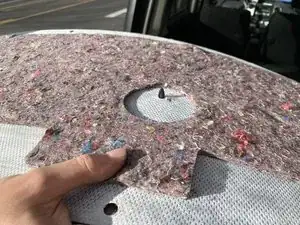

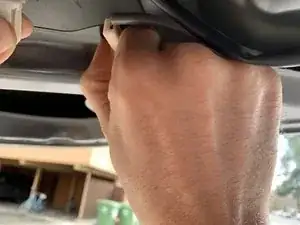

Выровняйте отверстия панели с металлическими отверстиями на люке.

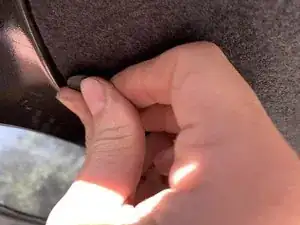

Нажмите центральную фиксирующую крышку в центральное отверстие до щелчка «CLICK».

Протолкните фиксирующую крышку через отверстие панели до щелчка «CLICK»

Повторите для всех тринадцати фиксирующих крышек.
